Szczegóły Produktu:
|
| Produkt: | IPS TFT LCD 3,97" | Rozstrzygnięcie: | 480x800 punktów |
|---|---|---|---|
| Układ scalony sterownika: | NT35512SH lub odpowiednik | Wym. konturu: | 570,14 x 96,85 x 1,95 mm |
| Ekran dotykowy: | Bez | Wymiary szkła nakrywkowego: | Możliwość dostosowania |
| Kierunek patrzenia: | Wszystkie kąty widzenia | Interfejs: | Interfejs MIPI |
| Połączenie: | Typ złącza | Kod PIN: | 24 szpilki |
| Luminancja powierzchni: | 420 cd/m2 (nity) | typ podświetlenia: | Biała dioda LED |
| Żywotność diody LED: | 40 000 godzin | Zgodność: | Zgodny z REACH i RoHS |
| Podkreślić: | 3,97-calowy wyświetlacz TFT LCD REACH,wyświetlacz TFT LCD RoHS 480x800 |
||
4" TFT DSI MIPI 480x800 IPS Moduł wyświetlacza LCD NT35512SH 2.8V
3.97" cali 480x800 TFT LCD Opis
Moduł SF-TC397B-8275A-N TFT LCD jest wyświetlaczem w kolorze 480x800 w trybie portretu diagonalnego o rozmiarze 3,97 ′′.Model SF-TC397B-8275A-N ma wymiar modułu 57.14 x 96,85 x 1,95 mm i rozmiar powierzchni aktywnej 51,84 x 86,4 mm. SF-TC397B-8275A-N model został szeroko stosowanyd w systemach wbudowanych, automatyce, GPS, sprzęcie medycznym, urządzeniu przemysłowym, sprzęcie bezpieczeństwa, które wymaga wyświetlania TFT w wysokiej jakości i kolorowym obrazie.
| Produkt: | IPS TFT LCD 3,97" | Rozstrzygnięcie: | 480x800 kropek |
|---|---|---|---|
| System sterowania: | NT1pozycja RTpozycja RTpozycja RTpozycja RTpozycja RTpozycja RTpozycja RTpozycja RTpozycja RTpozycja RTpozycja RTpozycja RTpozycja RTpozycja RTpozycja RTpozycja RTpozycja RTpozycja RTpozycja RTpozycja | Opis: | 570,14 x 96,85 x 1,95 mm |
| Ekran dotykowy: | Bez | Wymiar szkła pokrywy: | Dostosowywalne |
| W kierunku widzenia: | Wszystkie kąty widzenia | Interfejs: | Interfejs MIPI |
| Połączenie: | Rodzaj złącza | Numer szpilki: | 24 szpilki |
| Światłość powierzchni: | 420 Cd/m2 (nits) | Typ światła tylnego: | Biała dioda LED |
| Żywotność LED: | 40000 godzin | Zgodność: | Zgodność z przepisami REACH i RoHS |
Definicja szpilki
Pin1, MIPI_TCN, sygnały zegarowe DSI-CLK.
Pin2, MIPI_TCP, MIPI_TCP.
Pin 3, GND, na ziemi.
Pin4, MIPI_TDN0, sygnały danych DSI-D0.
Sygnały danych Pin5, MIPI_TDP0, DSI-D0+
Pin 6, GND, na ziemi.
Pin7, MIPI_TDP1, sygnały danych DSI-D1+.
Pin8, MIPI_TDN1, sygnały danych DSI-D1.
Pin 9, GND, na ziemi.
Pin10, NC
Pin11, NC
Pin 12, GND, na ziemi.
Pin13, NC
Pin14, NC
Pin15, GND, na ziemi.
Pin16, VDD18_PMU, Zasilanie 1,8V-2,8V
Pin17, NC
Pin18, LRSTB,Wprowadzenie LCM resetowania
Pin19, NC
Pin20, LPTE,Wydajność efektu rozdzierania
Pin21, VDD28_PMU, zasilacz 2,8V.
Pin22, GND, GROUND
Pin23, VLED_P, anoda LED.
Pin24, VLED_N, katoda LED
4" 480x800 TFT rysunek LCD

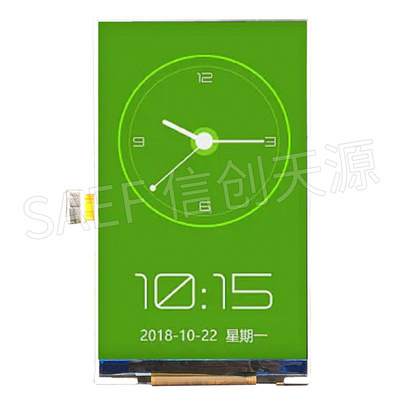

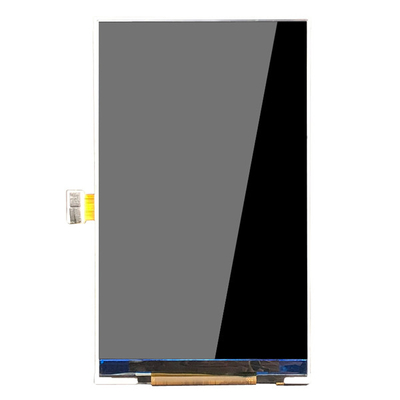

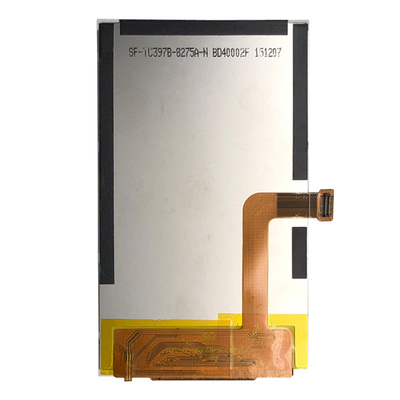

4" 480x800 TFT LCD Rzeczywisty obraz produktu
Zakłady produkcyjne i certyfikaty
Słowo kluczowe: tft 3.97", 3.97 tft lcd, 3.97 "tft lcd, 3.97 cala tft lcd, tft lcd 3.97Wyświetlacz 3,97" tft, wyświetlacz 3,97" tft, wyświetlacz 3,97" tft, wyświetlacz 3,97" tft, wyświetlacz 3,97" tft, wyświetlacz 3,97" tft, wyświetlacz 3,97" tft, wyświetlacz 3,97",ekran 30,97", 3,97 cala ekran LCD, WVGA TFT, 3,97 cala WVGA, 3,97 cala 480x800, NT35512 TFT.
