Szczegóły Produktu:
|
| Produkt: | 5-calowy dotykowy wyświetlacz TFT LCD | Rezolucja: | 720x1280 punktów |
|---|---|---|---|
| Układ scalony kierowcy: | ILI9881C lub odpowiednik | Ekran dotykowy: | z pojemnościowym panelem dotykowym (opcjonalnie) |
| Wymiar szkła pokrywy: | Konfigurowalny | Kierunek oglądania: | Bezpłatnie (80/80/80/80) |
| Wym. obrys.: | 66,10 (szer.) x 120,40 (dł.) x 2,16 (głęb.) mm | Aktywny obszar: | 62,10 x 110,40 mm |
| Berło: | MIPI (konfigurowalny) | Połączenie: | Typ złącza FPC |
| Kod PIN: | 25 pinów (konfigurowalny) | Luminancja powierzchni: | 300 cd/m2 (gnidy) |
| Napięcie zasilania: | 2,8 V (wartość typowa) | Typ podświetlenia: | białe LED |
| Żywotność LED: | 40 000 godzin | Zgodność: | Zgodność z REACH i RoHS |
| Podkreślić: | MIPI 5-calowy TFT LCD,5-calowy TFT LCD 720x1280,CTP TFT LCD 5-calowy |
||
TFT LCD Touch 5 "Cal HD 720x1280 Portret IPS Pełny kąt widzenia TFT z interfejsem MIPI z modułem LCD CTP
5.0" TFT 720x1280, TFT LCD 5.0" Opis
Moduł SF-TC500I-8725B-N TFT LCD to 5-calowy, pełnokolorowy wyświetlacz HD o przekątnej 5 cali i rozdzielczości HD 720x1280 IPS o dowolnym kącie widzenia.SF-TC500I-8725B-N ma inną wersję, czyli pojemnościowy ekran dotykowy, numer modelu to SF-TC500I-8725B-CT.Opcjonalnie może być z PCAP lub bez.Ten moduł obsługuje interfejs MIPI.Model SF-TC500I-8725B-N ma wymiary modułu 66,10(W) x 120,40(L) x 2,16(T) mm i obszar aktywny 62,10 x 110,40 mm.
SF-TC500I-8725B-N jest zintegrowany ze sterownikiem ILI9881C na module, a jego napięcie pracy waha się od 2,6V do 3,3V.typowa wartość to 2,8V.
Luminancja powierzchni wynosi 300 cd/m2 (nitów).Jeśli chcesz użyć go jako trybu poziomego lub dostosować jasność, skontaktuj się z nami, aby uzyskać więcej pomocy technicznej.Model był szeroko stosowanyd w automatyce domowej, sprzęcie domowym, systemach wbudowanych, GPS, sprzęcie medycznym, urządzeniu przemysłowym, sprzęcie zabezpieczającym, który wymaga wyświetlacza TFT w wysokiej jakości i kolorowym obrazie.
| Produkt: | 5-calowy dotykowy wyświetlacz TFT LCD | Rezolucja: | 720x1280 Kropki |
|---|---|---|---|
| Układ scalony sterownika: | ILI9881C lub odpowiednik | Ekran dotykowy: | bez dotyku, PCAP opcjonalnie |
| Wymiar szkła pokrywy: | Konfigurowalny | Kierunek oglądania: | Bezpłatnie (80/80/80/80) |
| Wym. obrysu: | 66,10 (szer.) x 120,40 (dł.) x 2,16 (głęb.) mm | Aktywny obszar: | 62,10 X 110,40 nm |
| Berło: | MIPI (konfigurowalny) | Połączenie: | Typ złącza FPC |
| Kod PIN: | 25 szpilek (konfigurowalny) | Luminancja powierzchni: | 300 Cd/m2 (nitów) |
| Napięcie zasilania: | 2,8 V (wartość typowa) | Typ podświetlenia: | Biała dioda LED |
| Żywotność diody LED: | 40 000 godzin | Zgodność: | Zgodność z REACH i RoHS |
Definicja pinów
Pin1, LED A, LED anoda
Pin2, LED K, LED katoda
Pin3, VCC, zasilanie 2,8 V
Pin4, IOVCC, napięcie zasilania 1,8 V/2,8 V
Pin5, GND, uziemienie zasilania
Sygnały zegara Pin6, CLKP , DSI-CLK+
Pin7, CLKN, DSI-CLK- sygnały zegara
Pin8, GND, uziemienie zasilania
Pin9, D0N, DSI-D0-sygnały danych
Sygnały danych Pin10, D0P, DSI-D0+
Pin11, GND, uziemienie zasilania
Sygnały danych Pin12, D1N, DSI-D1
Sygnały danych Pin13, D1P, DSI-D1+
Pin14, GND, uziemienie zasilania
Sygnały danych Pin15, D2N, DSI-D2
Sygnały danych Pin16, D2P, DSI-D2+
Pin17, GND, uziemienie zasilania
Sygnały danych Pin18, D3N, DSI-D2-
Sygnały danych Pin19, D3P, DSI-D2+
Pin20, GND, uziemienie zasilania
Pin21, TE, zasilacz 2,8 V
Pin22, LCD_ID, LCD_ID
Pin23, RESET, Zarejestruj wybierz pin
Pin24, GND, uziemienie zasilania
Pin25, GND, uziemienie zasilania
5.0" TFT 720x1280, TFT LCD 5.0" Rysunek

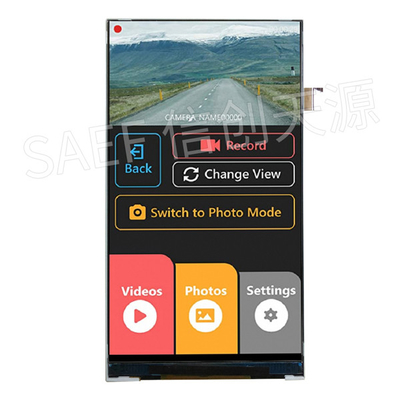

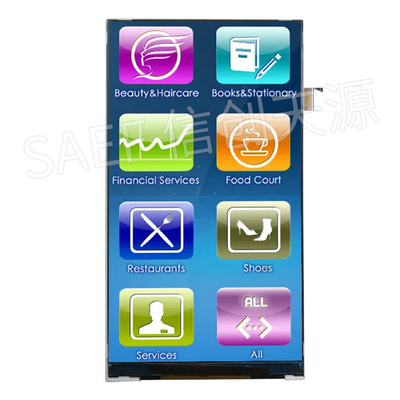

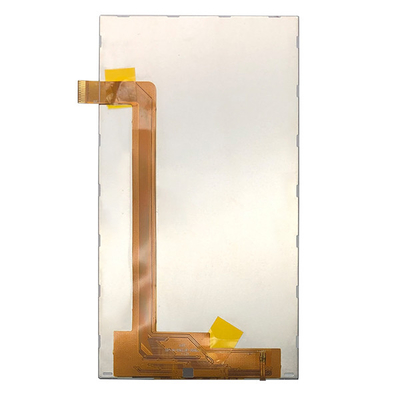

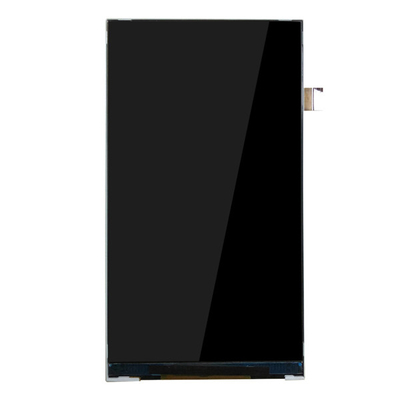

5.0" TFT 720x1280, TFT LCD 5.0" Obraz produktu
