Szczegóły Produktu:
|
| Produkt: | Wyświetlacz panelowy LCD TFT o przekątnej 2,0 cala | Rezolucja: | QVGA 240x320 punktów |
|---|---|---|---|
| Kierowca Ic: | ST7789V IC lub odpowiednik | Ekran dotykowy: | Bez ekranu dotykowego (konfigurowalny) |
| Wymiar szkła pokrywy: | Konfigurowalny | Kierunek oglądania: | godzina 12 |
| Wym. obrys.: | 38,5 (szer.) x 52,05 (dł.) x 2,95 (głęb.) mm | Aktywny obszar: | 30,60 x 40,80 mm |
| Berło: | MCU/SPI/RGB (konfigurowalny) | Połączenie: | Typ złącza FPC |
| Kod PIN: | 51 pinów (konfigurowalny) | Luminancja powierzchni: | 250 cd/m2 (nitów) |
| Napięcie robocze: | 2,8V | Typ podświetlenia: | białe LED |
| Żywotność LED: | 40 000 godzin | Zgodność: | Zgodność z REACH i RoHS |
| Podkreślić: | Wyświetlacz TFT LCD 240x320,Wyświetlacz TFT LCD QVGA,Wyświetlacz TFT ST7789V QVGA 240x320 |
||
Wyświetlacz panelowy TFT LCD 2,0 cala QVGA 240x320 TFT typu TN z wyświetlaczem TFT LCD ST7789V IC
2,0" TFT 240x320, TFT LCD 2,0" Opis
SF-TC200L-8939A-N Moduł TFT LCD to 2,0-calowy, pełnokolorowy wyświetlacz QVGA 240x320 w trybie pionowym o przekątnej przekątnej, SF-TC200L-8939A-N LCD obsługuje interfejs MCU/SPI/RGB.Interfejs można dostosować.Model SF-TC200L-8939A-N ma wymiary modułu 38,5 (szer.) x 52,05 (dł.) x 2,95 (głęb.) mm i obszar aktywny 30,60 x 40,80 mm.
SF-TC200L-8939A-N jest zintegrowany z ST7789V lub równoważnym sterownikiem IC na module, a jego logiczne napięcie zasilania wynosi od 2,6 V do 3,3 V.typowa wartość to 2,8V.Luminancja powierzchni wynosi 250 cd/m2 (nitów).Ten model ma temperaturę pracy od -20 do 70 stopni, a temperaturę przechowywania od -30 do 80 stopni.
Model był szeroko stosowanyd w urządzeniach przenośnych, terminalach POS, czytnikach gotówki, systemach wbudowanych, automatyce domowej, GPS, sprzęcie medycznym, urządzeniu przemysłowym, sprzęcie zabezpieczającym, który wymaga wyświetlacza TFT o wysokiej jakości i kolorowym obrazie.
| Produkt: | Wyświetlacz panelowy LCD TFT o przekątnej 2,0 cala | Rezolucja: | QVGA 240x320 punktów |
|---|---|---|---|
| Układ scalony sterownika: | ST7789V IC lub odpowiednik | Ekran dotykowy: | Bez ekranu dotykowego (konfigurowalny) |
| Wymiar szkła pokrywy: | Konfigurowalny | Kierunek oglądania: | godzina 12 |
| Wym. obrysu: | 38,5 (szer.) x 52,05 (dł.) x 2,95 (głęb.) mm | Aktywny obszar: | 30,60 X 40,80 mm |
| Interfejs: | MCU/SPI/RGB (konfigurowalny) | Połączenie: | Typ złącza FPC |
| Kod PIN: | 51 szpilek (konfigurowalny) | Luminancja powierzchni: | 250 Cd/m2 (nitów) |
| Napięcie robocze: | 2,8V | Typ podświetlenia: | Biała dioda LED |
| Żywotność diody LED: | 40 000 godzin | Zgodność: | Zgodność z REACH i RoHS |
Definicja pinów
Pin1, GND, uziemienie
Pin2-3, VCI, napięcie zasilania 2,8 V
Pin4-5, IOVCC, napięcie zasilania 2,8 V / 1,8 V
Pin6, IM3, wybierz tryb interfejsu
Pin7, IM2, wybierz tryb interfejsu
Pin8, IM1, wybierz tryb interfejsu
Pin9, IM0, wybierz tryb interfejsu
Pin10, RESET, LCM Reset sygnału wejściowego
Pin11, CS, pin wejściowy dla sygnału wyboru chipa
Pin12, RS, rejestr wybierz sygnał
Pin13, WR, pin wejściowy sygnału stroboskopowego zapisu;
Pin14, RD, odczyt sygnału wejściowego sygnału stroboskopowego;
Pin15, VSYNC, pionowy sygnał synchronizacji
Pin16, HSYNC, sygnał synchronizacji poziomej
Pin17, ENABLE, dane wejściowe umożliwiają sterowanie
Pin18, DOTCLK, sygnał zegarowy do próbkowania każdego dat
Pin19, SDA, szeregowy sygnał wejściowy
Pin20-37, DB0-DB17, wyświetlanie danych we/wy
Pin38, TE, wyjście efektu łzawienia
Pin39, SDO, odczyt sygnału wejściowego sygnału stroboskopowego;
Pin40, PWM
2" TFT 240x320, TFT LCD 2" Rysunek

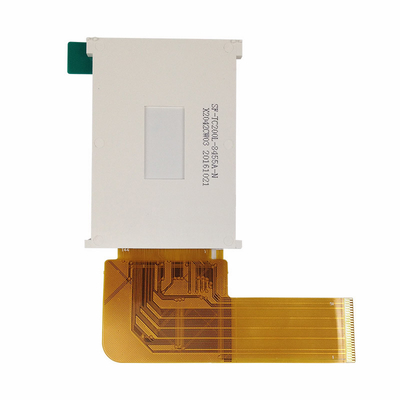

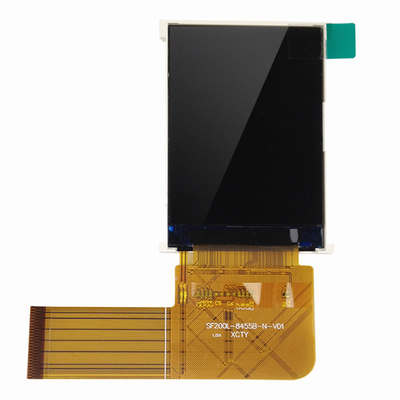

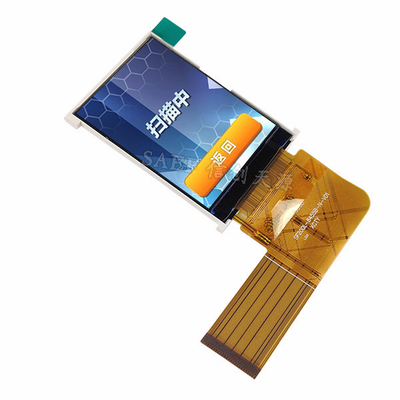

2" TFT 240x320, TFT LCD 2" Obraz produktu
