Szczegóły Produktu:
|
| Produkt: | Wyświetlacz LCD TFT | Rozmiar ekranu: | 13,3 cala (przekątna) |
|---|---|---|---|
| Rezolucja: | 1920 (w poziomie) x 1080 (w pionie) Full HD | Jasność: | 1000 cd/m² (nitów), wysoka jasność |
| Interfejs: | 2-torowy eDP (wbudowany DisplayPort) 1.2 | Ekran dotykowy (CTP): | Przewidywany pojemnościowy (PCAP), szkło-szkło |
| Temperatura pracy: | -20°C do +70°C (szeroka temperatura) | Kąt widzenia: | 85°/85°/85°/85° (wszystkie kierunki) |
| Kolor Gamut: | 72% NTSC (typowo) | Typ panelu: | TFT LCD, zwykle czarny, IPS |
| Kluczowa aplikacja: | Przemysłowe HMI, urządzenia medyczne, POS | Zgodność: | REACH, RoHS, bezhalogenowy |
| Podkreślić: | 13.3 cali FHD TFT LCD,1000 nits PCAP Ekran dotykowy,Ekran dotykowy eDP PCAP |
||

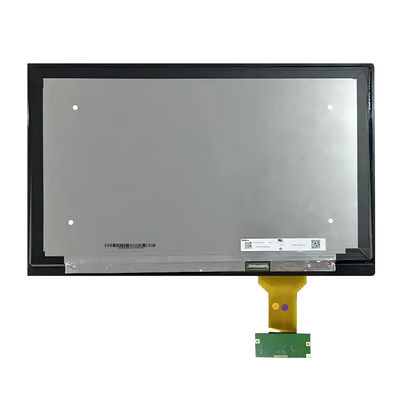

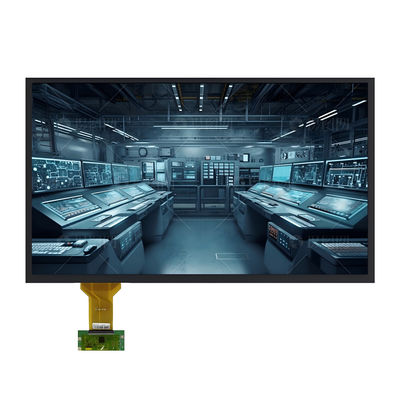

13,3-calowy moduł przemysłowy TFT LCD FHD | 1000 nitów, eDP 1.2, ekran dotykowy PCAP
SFTO1330SM-7208A3CT2: Wysokowydajny, 13,3-calowy moduł TFT LCD FHD zaprojektowany dla wymagających zastosowań przemysłowych i interaktywnych
Saef Technology Limited prezentuje SFTO1330SM-7208A3CT2, wysokiej klasy 13,3-calowy moduł TFT LCD łączący w sobie klarowność Full HD (1920x1080), wyjątkową jasność 1000 nitów i wytrzymały pojemnościowy ekran dotykowy (PCAP). Zaprojektowany od podstaw z myślą o niezawodności, moduł ten posiada nowoczesny 2-liniowy interfejs eDP 1.2 i działa bezproblemowo w zakresie temperatur od -20°C do +70°C. Jest to definitywne rozwiązanie wyświetlania dla inżynierów w USA i Europie opracowujących zaawansowane interfejsy człowiek-maszyna (HMI), sprzęt do diagnostyki medycznej, przemysłowe panele sterowania i publiczne terminale interaktywne, gdzie wydajność wizualna, trwałość i bezproblemowa integracja są bezdyskusyjne.
Spełnianie krytycznych wymagań dla projektów klasy profesjonalnej:
Doskonała czytelność w trudnych warunkach i przy wysokim oświetleniu otoczenia: Dzięki szczytowej jasności 1000 nitów i powłoce antyodblaskowej (twardość 6H) wyświetlacz ten zapewnia wyraźny, wolny od odblasków obraz nawet przy jasnym oświetleniu fabrycznym lub pośrednim świetle słonecznym, rozwiązując powszechny problem w ustawieniach przemysłowych i zbliżonych do zewnętrznych.
Uproszczona integracja systemu o dużej prędkości: Zintegrowany interfejs eDP (Embedded DisplayPort) oferuje usprawnione, niskolatencyjne połączenie cyfrowe, zmniejszając problemy z EMI i upraszczając układ PCB w porównaniu z przestarzałym LVDS. Ten nowoczesny interfejs jest coraz częściej preferowany w nowych projektach ze względu na jego niezawodność i kompatybilność z nowoczesnymi SBC i procesorami wbudowanymi.
Wytrzymała konstrukcja do wymagających środowisk: Oprócz szerokiego zakresu temperatur pracy, moduł przechodzi rygorystyczne 240-godzinne testy niezawodności (wysoka temperatura/wilgotność, cykle termiczne, wibracje) i posiada ochronę ESD ±8kV przed wyładowaniami powietrznymi. Wzmocniona chemicznie szklana osłona obiektywu (≥6H twardości) na ekranie dotykowym PCAP jest odporna na zarysowania i uderzenia.
Wysoka wierność interakcji dotykowej: Pojemnościowy ekran dotykowy (PCAP) obsługuje gesty wielodotykowe (konfigurowalne), oferuje doskonałą przejrzystość optyczną z przepuszczalnością światła ≥85% i działa niezawodnie nawet przy wilgoci na powierzchni (mgła/lekka woda). Obsługuje interfejsy I²C, USB lub UART i elastyczne działanie 3,3 V lub 5 V.
Niezawodne, długotrwałe oświetlenie: Wysokowydajny system podświetlenia LED jest napędzany przez dedykowaną płytkę stałoprądową, oferując typową żywotność 50 000 godzin i szeroki zakres ściemniania PWM (100 Hz-1,6 kHz) dla optymalnego zarządzania energią i adaptacji do oświetlenia otoczenia.
Idealny do produktu nowej generacji w:
Automatyzacja przemysłowa i HMI (z naciskiem na Niemcy/USA): Do systemów sterowania, interfejsów PLC i sprzętu do testowania wymagających czytelności w świetle słonecznym i niezawodnej interakcji dotykowej.
Urządzenia medyczne i opieka zdrowotna: Odpowiednie do monitorowania pacjentów, wyświetlaczy obrazowania diagnostycznego i sprzętu chirurgicznego, gdzie wysoka jasność, przejrzystość i solidne wejście dotykowe są krytyczne.
Punkty sprzedaży i kioski interaktywne: Idealne do punktów sprzedaży detalicznej, terminali samoobsługowych i oznakowania cyfrowego, gdzie żywe efekty wizualne i trwały, przyjazny dla użytkownika dotyk są niezbędne.
Saef Technology: Twój partner, a nie tylko dostawca
Bezkosztowa personalizacja do prototypowania: Potrzebujesz innej konfiguracji ekranu dotykowego (np. inny kontroler, interfejs) lub wersji bez dotyku? Oferujemy elastyczne opcje personalizacji o niskim minimum, aby dopasować się do Twoich dokładnych specyfikacji prototypu, przyspieszając cykl rozwoju.
Kompletne wsparcie ekosystemu: Ten moduł można połączyć z naszą opcjonalną płytą sterownika A/D (konwertuje HDMI na eDP) lub naszą zintegrowaną płytą sterownika/inwertera LED, zapewniając kompletny podsystem wyświetlania i redukując koszty inżynieryjne.
Bezkompromisowa zgodność dla rynków globalnych: Produkt jest w pełni zgodny z EU RoHS (2011/65/EU & 2015/863), REACH i jest wolny od halogenów, zapewniając płynne wejście na rynek w Niemczech, Unii Europejskiej i Ameryce Północnej.
Zapewnienie techniczne i wezwanie do działania
Jakość i gwarancja: Wyprodukowano w systemie certyfikowanym ISO9001:2015 i objęte kompleksową roczną gwarancją.
Zaprojektowany dla ekspertów: Zapewniamy pełną dokumentację: kartę katalogową, rysunki mechaniczne (DXF), wyprowadzenia interfejsu, wytyczne dotyczące sekwencji zasilania i specyfikacje czasowe, aby umożliwić precyzyjną integrację.
Poproś o próbkę do oceny: Zapraszamy inżynierów, projektantów produktów i specjalistów ds. zaopatrzenia do oceny SFTO1330SM-7208A3CT2. Skontaktuj się z naszym zespołem sprzedaży technicznej już dziś, aby poprosić o próbkę, omówić swoje niestandardowe wymagania lub uzyskać szczegółową wycenę projektu. Współpracuj z Saef, aby uzyskać rozwiązanie wyświetlania, które zapewnia niezrównaną wartość dzięki wydajności, niezawodności i wsparciu ekspertów.
Wymiary mechaniczne
Maksymalne wartości znamionowe
| Parametr | Symbol | Min. | Maks. | Jednostka |
| Temperatura pracy | TOP | +20 | +70 | ℃ |
| Temperatura przechowywania | TST | -30 | +80 | ℃ |
| Wilgotność otoczenia podczas pracy | Hop | - | 90 | %RH |
| Wilgotność przechowywania | Hst | - | 90 | %RH |
| Wymagania dotyczące uwalniania ciepła | Trls | 15 | ℃ | |
Charakterystyka elektryczna modułu TFT LCD
|
Parametr |
Symbol | Oceny |
Jednostka |
||
| MIN | TYP | MAX | |||
| Napięcie wejściowe zasilania | VDD | 3.0 | 3.3 | 3.6 | V |
| Prąd zasilania | IDD | - | - | - | mA |
|
Zasilanie sterownika LED Napięcie |
HVDD | 2.7 | 24 | V | |
|
Zasilanie sterownika LED Prąd |
IHVDD | 20 |
- |
mA | |
| Pobór mocy LED | PLED | 2.7 | W | ||
| Dodatnie napięcie progowe wejścia | VIT+ | +100 | mV | ||
| Ujemne napięcie progowe wejścia | VIT- | -100 | mV | ||
| Różnicowe napięcie wspólne wejścia | Vcom | TBD | V | ||
Charakterystyka jednostki podświetlenia
| Parametr | Symbol | Min. | Typ. | Maks. | Jednostka |
| Napięcie zasilania | VBL | 5 | 12.0 | 37 | V |
|
Prąd zasilania dla podświetlenia światło |
ILED | 6 |
- |
25 | mA |
| Zasilanie podświetlenia | PLED | 0.18 | - | 5.55 | W |
| Napięcie sygnału światła modulowanego | VPWM H | 1.2 | - | 5.0 | V |
| VPWM L | 0 | - | 0.6 | V | |
| Współczynnik wypełnienia regulacji jasności | Duty | 1 | - | 100 | % |
| Częstotliwość regulacji jasności | fPWM | 100 | - | 1,600 | KHz |
| LED-BL WŁ./WYŁ. wysokie napięcie | VCNTH | 1.2 | 5.0 | V | |
| LED-BL WŁ./WYŁ. niskie napięcie | VCNTL | 0 | - | 0.6 | V |
| Żywotność LED | - | 40,000 | 50,000 | - | h |
Definicja pinów interfejsu
| Nr pinu | Symbol | I/O | Funkcja |
| 1 | CABC_ EN / NC | - | Zarezerwowane dla CD |
| 2 | H_GND | P | Szybka runda |
| 3 | Lane1_N | I | Sygnał uzupełniający Link Lane 1 |
| 4 | Lane1_P | I | Prawdziwy sygnał Link Lane 1 |
| 5 | H_GND | P | Szybka runda |
| 6 | Lane0_N | I | Sygnał uzupełniający Link Lane 0 |
| 7 | Lane0_P | I | Prawdziwy sygnał Link Lane 0 |
| 8 | H_GND | P | Szybka runda |
| 9 | AUX_CH_P | I | Prawdziwy sygnał kanału pomocniczego |
| 10 | AUX_CH_N | I | Sygnał uzupełniający kanału pomocniczego |
| 11 | H_GND | P | Szybka runda |
| 12 | LCD_VDD | P | Zasilanie logiki i sterownika LCD (3,3 V) |
| 13 | LCD_VDD | P | Zasilanie logiki i sterownika LCD (3,3 V) |
| 14 | NC | I | Zarezerwowane do użytku przez producenta LCD |
| 15 | LCD_GND | P | Masa logiki i sterownika LCD |
| 16 | LCD_GND | P | Masa logiki i sterownika LCD |
| 17 | HPD | O | Pin sygnału HPD |
| 18 | LED-1 | P | Masa podświetlenia |
| 19 | LED-2 | P | Masa podświetlenia |
| 20 | LED-3 | P | Masa podświetlenia |
| 21 | LED-4 | P | Masa podświetlenia |
| 22 | BL_ ENABLE | I | Włączanie/wyłączanie podświetlenia |
| 23 | BL_PWM_DIM | I | PWM systemu |
| 24 | SCL/NC | - | Zarezerwowane do użytku przez producenta LCD |
| 25 | SDA/NC | - | Zarezerwowane do użytku przez producenta LCD |
| 26 | BL_PWR | P | Zasilanie podświetlenia |
| 27 | BL_PWR | P | Zasilanie podświetlenia |
| 28 | BL_PWR | P | Zasilanie podświetlenia |
| 29 | BL_PWR | P | Zasilanie podświetlenia |
| 30 | NC | - | Zarezerwowane do użytku przez producenta LCD |
Specyfikacja CTP
| Kategoria | Parametr | Specyfikacja |
|
Ogólne |
Struktura | Szkło ochronne + szkło DITO |
| Wzmocnienie osłony obiektywu | Wzmocnione chemicznie | |
| Twardość powierzchni osłony obiektywu |
≥6H (twardość ołówka) |
|
| Współczynnik przepuszczalności światła | ≥85% | |
| Temperatura pracy | -20℃ ~ +70℃, ≤85% RH | |
| Temperatura przechowywania | -30℃ ~ +80℃, ≤85% RH | |
|
Elektryczne |
Interfejs | IIC / USB / UART |
| Układ dotykowy | IL12511 | |
| Napięcie zasilania (VDD) |
3,3 V lub 5 V (do wyboru) |
|
|
Rezystancja hosta (SDA/SCL) |
Konfigurowalny na płycie głównej |
|
| Środowiskowe | Warunki pracy | Funkcjonalny w mgle/wodzie powierzchniowej |
|
Powierzchnia Właściwości |
Tusz powierzchniowy | Anty-UV |
| Obróbka powierzchniowa | Antyodblaskowa (zamglenie: 10%) | |
| Laminacja LCD-TP | OCA (optycznie przezroczysty klej) | |
| Zgodność | Standardy materiałowe | Zgodny z RoHS i wolny od halogenów |
