Szczegóły Produktu:
|
| Kluczowe słowa: | 7-calowy wyświetlacz TFT | Ekran dotykowy: | CTP (pojemnościowy ekran dotykowy) |
|---|---|---|---|
| Rozstrzygnięcie: | 1024x600 punktów | Wymiary szkła nakrywkowego: | Można je dostosować |
| Interfejs LCM: | LVDS | Luminancja powierzchni: | 300 cd/m2 |
| Żywotność diody LED: | 40 000 godzin | Szpilki: | 20 PINÓW |
| Kierunek patrzenia: | Cały kąt widzenia (85/85/85/85) | Interfejs CTP: | I2C |
| Temperatura robocza: | ¥20°C do +70°C | Zgodność: | Zgodny z REACH i RoHS |
| Podkreślić: | 1024x600 TFT LCD,7-calowy LCD TFT,PCAP Touch Screen TFT LCD |
||
7" 1024x600 LVDS TFT LCD z CTP, PCAP Touch Screen 7 cali IPS Wprowadzenie produktu
Krótkie informacje o produkcie:
1Rozmiar LCD: 7 ′′ TFT
2Rozdzielczość: 1024x600
3. Kąt widzenia: wolny
4Rozmiar konturów: 165x100x5.7mm
5. Typ interfejsu LCM: LVDS
6. Typ interfejsu CTP: I2C
7. Temperatura: od -20°C do +70°C; Tst -30°C do +80°C
8. Panel dotykowy: pojemnościowy ekran dotykowy ((CTP)
SAEF Technology ZDX070BIV1-B3 to 7-calowy wyświetlacz TFT LCD typu IPS z pełnym kątem widzenia o rozdzielczości 1024x600 pikseli.
Ten moduł LCD ma wymiary 165x100x5.7mm i rozmiar AA 154.2144 ((H) ×85.92 ((V) mm. Ten 7" TFT LCD jest z PCAP ((Capacitive Touch Screen).Interfejs LCM ZDX070BIV1-B3 jest z interfejsem LVDSInterfejs CTP jest I2C. ZDX070BIV1-B3 ma jasność powierzchni 300cd/m2 (nits), ten moduł wyświetlacza LCD może działać w temperaturze od 20 ° C do + 70 ° C.

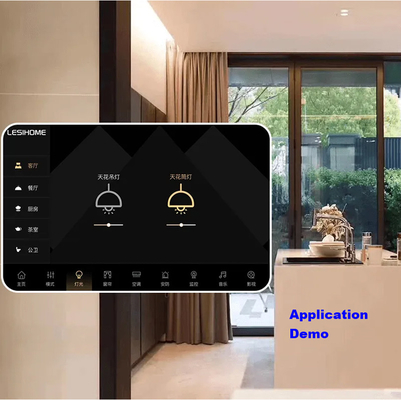

Moduł 7 ′′ TFT LCD jest szeroko stosowany w urządzeniach pomiarowych, urządzeniach medycznych, domowej automatyce, systemie bezpieczeństwa dostępu, etykiecie cenowej supermarketu oraz sprzęcie gospodarstwa domowego, urządzeniu GPS itp.
| Kluczowe słowa: | 7" TFT | Ekran dotykowy: | CTP ((Kapacytatywny ekran dotykowy) |
|---|---|---|---|
| Rozstrzygnięcie: | 1024x600 kropek | Wymiar szkła pokrywy: | Można je dostosować |
| Interfejs LCM: | LVDS | Światłość powierzchni: | 300 Cd/m2 |
| Żywotność LED: | 40000 godzin | Wyroby: | 20 szpilów |
| W kierunku widzenia: | Wszystkie kąty widzenia (85/85/85/85) | Interfejs CTP: | I2C |
| Temperatura pracy: | ¥20°C Do +70°C | Zgodność: | Zgodność z przepisami REACH i RoHS |
7" 1024x600 LVDS TFT LCD z CTP, PCAP Touch Screen 7 cali IPS Rysunek produktu

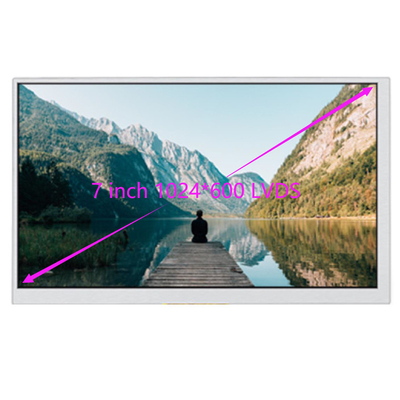

7" 1024x600 LVDS TFT LCD z CTP, PCAP Touch Screen 7 cali IPS Obraz produktu
Urządzenia i certyfikaty
Co to jest LVDS
LVDS (Low Voltage Differential Signaling): jest to interfejs technologii sygnalizacji różnicowej niskiego napięcia. It is a digital video signal transmission method developed by NS Corporation (National Semiconductor Corporation) in the United States to overcome the shortcomings of high power consumption and EMI electromagnetic interference when transmitting broadband and high bit rate data in TTL level.
W ostatnich latach, wraz z gwałtownym rozwojem przemysłu elektronicznego, inteligentne urządzenia wyświetleniowe również osiągnęły świetne osiągnięcia, a wyświetlacze wysokiej rozdzielczości zostały preferowane przez konsumentów.Obecnie, interfejsy protokołu wyświetlania wysokiej rozdzielczości obejmują RGB, LVDS, MIPI, eDP, HDMI, miniLVDS, V-by-One itd.
Standard poziomu LVDS wykorzystuje parę (dwie) linii sygnału różniczkowego do przesyłania danych.
Poprzez napęd stabilnego prądu 3,5 mA dane mogą być przesyłane z dużą prędkością przy bardzo niskiej amplitudzie sygnału różniczkowego 350 mV na końcowym 100Ω.Prędkość transmisji danych jest ograniczona do maksymalnie 655 Mbit/s w ramach specyfikacjiDzięki unikalnemu przetwarzaniu każdego producenta półprzewodników, możliwe jest osiągnięcie szybkiej prędkości przesyłu około 3 Gbit/s.
Dwa sygnały różniczkowe, sygnał elektrody dodatniej (A +) i sygnał elektrody ujemnej (B−), są skoncentrowane na wspólnym napięciu (Voc) 1,2 V,i oba sygnały oscylują z różnicą potencjału 350 mVNastępnie różnicę oscyloskopu mierzy się sondą i otrzymuje się falę sygnału, taką jak na rysunku 2.Pomiar za pomocą sondy różnicowej, różnica amplitudy może być obliczona, ale taka forma fali sygnału nie istnieje fizycznie.
Podstawowa struktura nadajnika i odbiornika LVDS jest przedstawiona na rysunku poniżej.i jest napędzany przez stałe źródło prądu, tj. napędzane prądem (w przeciwieństwie do poziomów napędowych, takich jak TTL i CMOS).
Wśród nich znajduje się tranzystor o działaniu pola w sterowniku (nie koniecznie tranzystor o działaniu pola, ponieważ specyfikacja techniczna LVDS koncentruje się głównie na elektrotechnice,połączenie i zakończenie linii interfejsu LVDS, a nie ma wyraźnych wymagań dotyczących procesu produkcji, nośnika przesyłowego i napięcia zasilania, tj. może być realizowana za pomocą CMOS, GaAs lub innych procesów,i czarny kot i biały kot, który może złapać myszy są dobrymi kotami) aby utworzyć pełny most przełącznik obwoduUżywane do sterowania kierunkiem przepływu prądu źródła stałego prądu 3,5 mA,rezystor końcowy 100 ohm jest podłączony równolegle między końcówkami odwracającymi i odwracającymi odbiornika, tak, że prąd może generować napięcie przez rezystor, a następnie wysokie i niskie poziomy są tworzone przez osąd odbiorcy.
Gdy Q2 i Q3 są włączone, a Q1 i Q4 wyłączone, prąd stałego prądu źródłowego przepływa do odbiornika przez Q3,i idzie w dół przez 100 ohm rezystor końcowy i następnie wraca do końca napędowego, a wreszcie przechodzi przez Q2 na ziemię (GND), prąd 3,5mA wytwarza spadek napięcia 350mV na rezystorze 100 ohm, w tym czasie,napięcie na końcowym odwracającym jest wyższe niż napięcie na końcowym odwracającym, a wyjście jest wysokim poziomem "H".
Słowo kluczowe wyszukiwania: tft 7", 7 tft lcd, 7" tft lcd, LVDS 7" tft lcd, tft lcd 7, 7 tft display LVDS, 7" tft display, 7" tft display, tft display 7" LVDS, tft display 7", 7" tft lcd display,7-calowy TFT dotykowy, 7-calowy wyświetlacz LCD dotykowy, 7-calowy wyświetlacz TFT z CTP, 7-calowy wyświetlacz TFT dotykowy, 7-calowy wyświetlacz TFT CTP dotykowy.
