Szczegóły Produktu:
|
| Produkt: | 3Ekran TFT LCD o szerokości 0,5 cala | Ekran dotykowy: | Pozostałe urządzenia i urządzenia, z wyłączeniem: |
|---|---|---|---|
| Dotyk pojemnościowy: | Opcjonalnie standardowe i niestandardowe szkło osłonowe | Rozstrzygnięcie: | 320x480 punktów |
| Kierunek patrzenia: | 12:00 | Interfejs: | MCU |
| Kod PIN: | 32 piny | Połączenie: | Podłączanie (konfigurowalne) |
| Luminancja powierzchni: | 200cd/m2 (nity) | Żywotność diody LED: | 40 000 godzin |
| Zgodność: | Zgodny z REACH i RoHS | Orzecznictwo: | ISO9001:2015 & ISO14001:2015 |
| Podkreślić: | 3,5-calowy wyświetlacz LCD TFT,Wyświetlacz LCD HVGA TFT |
||
3.5 cali wyświetlacz TFT typu portret LCD z sterownikiem interfejsu ILITEK ILI9488 MCU 320x480 HVGAOpis wyświetlacza
Saef Tech SF-TC350H-8942A-N to moduł LCD TFT diagonalnego rozmiaru 3,5 cala z rozdzielczością HVGA 320x480 pikseli.
Krótkie informacje o produkcie:
1Rozmiar LCD: 3,5 ′′ TFT
2Rozdzielczość: 320x480
3Kąt widzenia: 12
4Wymiary konturów: 55,26*84,69*2,1 mm
5. IC kierowcy: ILI9488
6Typ interfejsu: MCU
7. Panel dotykowy: z lub bez panela dotykowego opcjonalnie
8. Temperatura: od -20°C do +70°C; Tst -30°C do +80°C
Charakterystyka produktu:
1. SF-TC350H-8942A-N to moduł TFT LCD o rozmiarze diagonalnym 3,5 cala, 320xRGBx480, pełnobarwny wyświetlacz TFT LCD.
2Moduł SF-TC350H-8942A-N ma wymiary modułu 55,26*84,69 mm i rozmiar powierzchni aktywnej 48,96 x 73,44 mm;
3. SF-TC350H-8942A-N jest zintegrowany z kontrolerem ILI9488 na moduł, a jego napięcie zasilania logicznego waha się od 2,6 V do 3,3 V.
4Może pracować w temperaturze od -20°C do +70°C; temperatura przechowywania waha się od -30°C do +80°C.
5. SF-TC350H-8942A-N to moduł LCD w trybie portretowym, o jasności 200 cd/m2. Jeśli chcesz go użyć jako tryb krajobrazowy lub zwiększyć jasność, skontaktuj się z nami w celu uzyskania dalszego wsparcia technicznego.
6Ten 3.5" TFT LCD Module działa dobrze na urządzenia GPS, POS terminal, czytnik gotówki, skaner, domowa automatyka, telefon konferencyjny, analizatory, sprzęt domowy, domowa automatyka, system bezpieczeństwa itp.
| Produkt: | 3.5" ekran TFT LCD | Ekran dotykowy: | Z panelem dotykowym o odporności lub bez |
|---|---|---|---|
| Pojemnościowy dotyk: | Standardowe i niestandardowe szkło pokrycia opcjonalne | Rozstrzygnięcie: | 320x480 kropek |
| W kierunku widzenia: | 12:00 | Interfejs: | MCU |
| Numer szpilki: | 32 szpilki | Połączenie: | Wtyczka (wykonalna) |
| Światłość powierzchni: | 200cd/m2 (nits) | Żywotność LED: | 40000 godzin |
| Zgodność: | Zgodność z przepisami REACH i RoHS | Certyfikacja: | ISO9001:2015 i ISO14001:2015 |

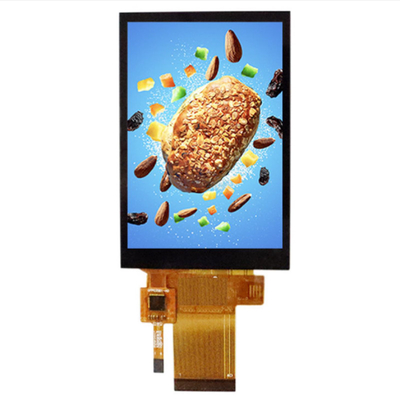

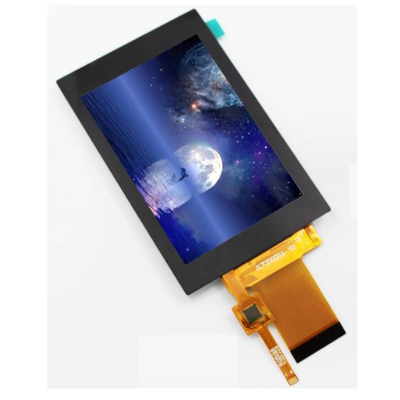

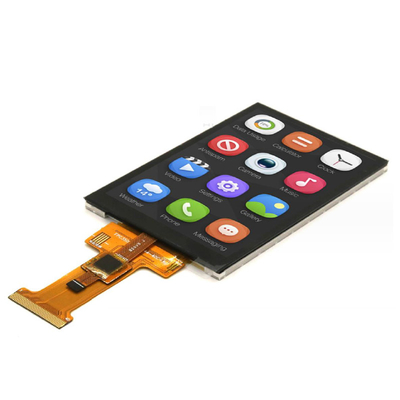

MCU 3,5 cali TFT LCD, 3,5" 320x480 HVGA LCD Display Real Product Image
ESP8266 podłączony do ili9488 3,5 cala ekran TFT do wyświetlania + dotyku
1. Użyj biblioteki TFT_eSPI
2Zawartość konfiguracji
2-1) Jak urządzenie jest podłączone?
VCCLED - 3.3
GND - GND
CS - D8
RST - D4
DC/RS - D3
SD1 ((MOSI) T_DIN - D7
Wymagania w odniesieniu do odnośników
T_D0 - D6
T_CS - D2
* XXX/XXX oznacza, że wymagana jest linia równoległa, która ma zastosowanie tylko do ekranów ESP8266 i ili9488.
*Inne ekrany muszą być dostosowane zgodnie z przypisami w User_Setup.h i User_Setup_Select.h, aby uniknąć obwodów!!
Zmień User_Setup.h
Znajdź plik User_Setup.h w katalogu biblioteki i zmodyfikuj przypisy zgodnie z modelem ekranu TFT
#define ILI9488_DRIVER // OSTRZEŻENIE: Nie łączyć wyświetlacza SDO ILI9488 z MISO, jeśli inne urządzenia dzielą się autobusem SPI (TFT SDO NIE TRISTATE, gdy CS jest wysoki)
Uncomment ten sterownik, i zwrócić domyślny li9341 do komentarza
Dodaj dwa parametry
#define TFT_WIDTH 480
#define TFT_HEIGHT 320
Ponieważ używam ekranu 480 * 320, nie ma odpowiednich parametrów w pliku, więc mogę dodać go i użyć go bezpośrednio, jeśli istnieją parametry odpowiedniego ekranu w pliku
Plik ciągle przewija się w dół
Znajdź #define TOUCH_CS PIN_D2 i uncomment (odpowiada port wiremap)
2-3) Zmień User_Setup_Select.h
Włącz #include
Włącz #include
*W przypadku innych typów ekranów należy otworzyć odpowiedni plik sterownika User_Setups/Setup20_ILI9488.h, aby sprawdzić, czy zdefiniowane szpilki są takie same jak na diagramie okablowania.
Spróbuj tego na bieganie.
Otwórz instancję -TFT_eSPI-Generic-Touch_calivrate w Arduino (ta instancja nazywa się kalibracją dotykową, dotykowa musi być kalibrowana)
Wykorzystaj przykłady znajdujące się w bibliotece i zagraj, co tylko chcesz
W końcu, nie wiem wiele o zasadzie, na szczęście dowiedziałem się, może być pominięcia w konkretnej konfiguracji, pamiętaj, aby studiować więcej notatek konfiguracji,i jednocześnie napotkać problemy z wejściem na krajowe i zagraniczne strony internetowe, aby spróbować szczęściaNie mam czasu na ponowne sprawdzenie, tylko porozmawiajmy o drodze, powodzenia wszystkim!
