Szczegóły Produktu:
|
| Produkt: | 3Ekran TFT LCD o szerokości 0,5 cala | Ekran dotykowy: | z CTP |
|---|---|---|---|
| Dotyk pojemnościowy: | Opcje standardowe i dostosowane | Rozstrzygnięcie: | 320x480 punktów |
| Kierunek patrzenia: | 12:00 | interfejs: | MCU i SPI |
| Kod PIN: | 32 piny | Połączenie: | Wtykanie |
| Luminancja powierzchni: | 300cd/m2 (nits) | Żywotność diody LED: | 40 000 godzin |
| Zgodność: | Zgodny z REACH i RoHS | Orzecznictwo: | ISO9001:2015 & ISO14001:2015 |
| Podkreślić: | 3,5-calowy wyświetlacz LCD TFT |
||
** Pobierz arkusz danych **
30,5-calowy wyświetlacz TFT LCD z interfejsem ILI9488 MCU,30,5-calowy pojemnościowy panel dotykowy TFT LCD Display Opis wyświetlacza
Saef Tech SFTO350PY-7118ACT to moduł LCD TFT o średnicy przekątnej 3,5 cala o rozdzielczości HVGA 320x480 pikseli.
Krótkie informacje o produkcie:
1Rozmiar LCD: 3,5 ′′ TFT
2Rozdzielczość: 320x480
3Kąt widzenia: 12
4Wymiary konturów: 55,26*84,69*2,1 mm
5. IC kierowcy: ILI9488
6Typ interfejsu: MCU
7. Panel dotykowy: z lub bez panela dotykowego opcjonalnie
8. Temperatura: od -20°C do +70°C; Tst -30°C do +80°C
Charakterystyka produktu:
1. SFTO350PY-7118ACT to moduł TFT LCD o rozmiarze diagonalnym 3,5 cala, 320xRGBx480, pełnokolorowy wyświetlacz TFT LCD.
2Moduł SFTO350PY-7118ACT ma wymiary modułu 55,26*84,69 mm i rozmiar powierzchni aktywnej 48,96 x 73,44 mm;
3. SFTO350PY-7118ACT jest zintegrowany z kontrolerem ILI9488 na moduł, a jego napięcie zasilania logicznego waha się od 2,6 V do 3,3 V.
4Może pracować w temperaturze od -20°C do +70°C; temperatura przechowywania waha się od -30°C do +80°C.
5. SFTO350PY-7118ACT to moduł LCD w trybie portretowym, o jasności 200 cd/m2. Jeśli chcesz go użyć w trybie krajobrazowym lub zwiększyć jasność, skontaktuj się z nami w celu uzyskania dalszego wsparcia technicznego.
6Ten 3.5" TFT LCD Module działa dobrze na urządzenia GPS, POS terminal, czytnik gotówki, skaner, domowa automatyka, telefon konferencyjny, analizatory, sprzęt domowy, domowa automatyka, system bezpieczeństwa itp.
| Produkt: | 3.5" ekran TFT LCD | Ekran dotykowy: | Z CTP |
|---|---|---|---|
| Pojemnościowy dotyk: | Standardowe i niestandardowe szkło pokrycia opcjonalne | Rozstrzygnięcie: | 320x480 kropek |
| W kierunku widzenia: | 12:00 | Interfejs: | MCU&SPI |
| Numer szpilki: | 32 szpilki | Połączenie: | Wtyczka (wykonalna) |
| Światłość powierzchni: | 300cd/m2 (nits) | Żywotność LED: | 40000 godzin |
| Zgodność: | Zgodność z przepisami REACH i RoHS | Certyfikacja: | ISO9001:2015 i ISO14001:2015 |

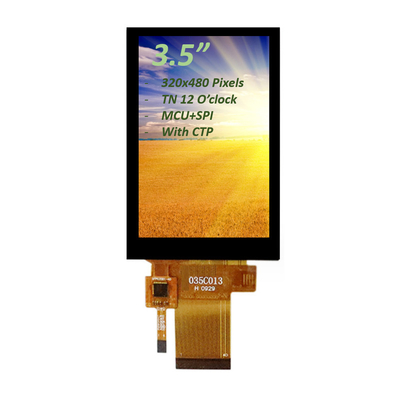

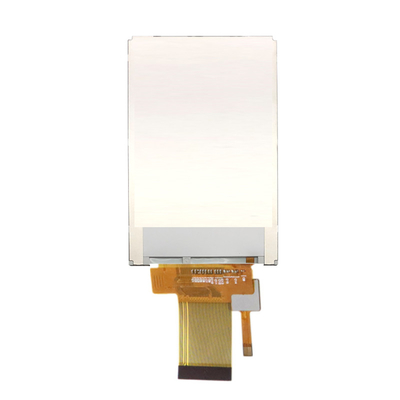

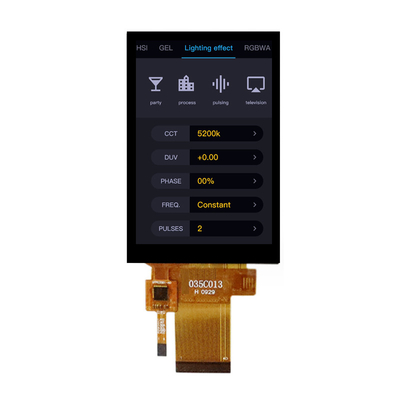

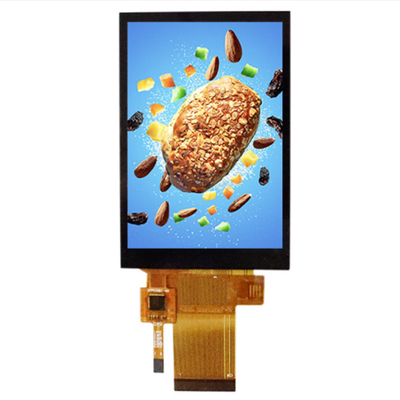

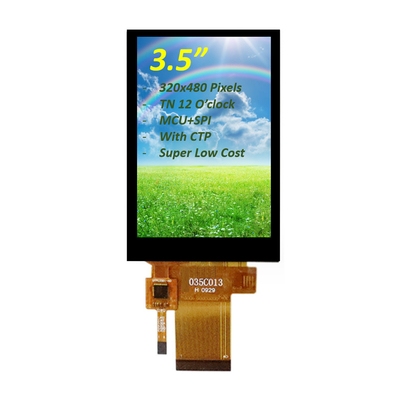

30,5-calowy wyświetlacz TFT LCD z interfejsem ILI9488 MCU,30,5-calowy pojemnościowy panel dotykowy TFT LCD DisplayObraz produktu
Specyfikacja optyczna
| Pozycja | Symbol | Warunki | Min. | Rodzaj | Maksymalnie | Jednostka | |
| Światłości białej (środek) | Lv |
Θ=0 Normalne Kąt widzenia IBL= 120mA |
- Tak. | 300 | - Tak. | cd/m2 | |
| Czas reakcji | Tr+Tf | - Tak. | 20 | 40 | ms | ||
| Wskaźnik kontrastu | CR | - Tak. | 500 | - Tak. | - Tak. | ||
|
Kolor Chromatyczność (CIE 1931) |
biały | Wx | 0.292 | 0.307 | 0.322 | ||
| Wy | 0.312 | 0.327 | 0.342 | ||||
|
Kąt widzenia |
- Co? |
ŚL |
CR≥10 |
- Tak. | 70 | - Tak. | |
| ΘR | - Tak. | 70 | - Tak. | ||||
|
Ver |
Świat | - Tak. | 60 | - Tak. | |||
| ΘD | - Tak. | 60 | - Tak. | ||||
| Jednorodność jasności | Średnia | Θ=0 | 80 | 90 | - Tak. | % | |
| Różnorodność kolorów | NTSC | Θ=0 | 57 | 60 | - Tak. | % | |
| Optymalny kierunek widzenia | 12 0'Clock | ||||||
Charakterystyka elektryczna
| Pozycja | Symbol | Min. | Typowy. | Max, proszę. | Jednostka |
| Analogiczne napięcie zasilania | VDD | 2.4 | 2.8 | 3.3 | V |
| Digitalne napięcie zasilania | VDDI | 1.65 | 1.8 | 3.3 | |
| Sygnał wejściowy | HIV | 0.7VDDI | - | VDDI | V |
| VIL | GND | - | 0.3VDDI | V |
Charakterystyka jednostki oświetlenia tylnego
| Pozycja | Symbol | Min. | Rodzaj | Maksymalnie | Jednostka |
| Prąd LED | IL | - | 90 | 120 | mA |
| napięcie LED | VL | - | 2.8 | 3.2 | V |
| Czas eksploatacji diody LED | Kr. | 30000 | 40000 | - | Godzina |
Interfejs LCM Definicja szpilki
|
Szpilka Nie, nie, nie. |
Symbol | Funkcja |
| 1 | XL | Dotknij lewej linii. |
| 2 | YU | Dotknij górnego obwodu. |
| 3 | XR | Dotknij prawej linii końcowej. |
| 4 | YD | Dotknij dolnej linii. |
| 5 | GND | Powierzchnia |
| 6 | IOVCC | Zasilanie 1,8 V |
| 7 | Wpływ | Zasilanie 2,8 V |
| 8 | FMARK | Sygnał synchronizacji ram |
| 9 | CS | Chip wybierz pin wejściowy (aktywny niski) |
| 10 | RS | Wyświetlanie danych/pin wyboru polecenia równolegle |
| 11 | WR/SPI_SCL | Aktywność zapisu w równoległym interfejsie MCU 8080 / pin SCL jako Serial Clock |
| 12 | R & D | Przeczytanie włączone w równoległym interfejsie MCU 8080. |
| 13 | SPI_SDA | dwu-dyscyplinarny szpil seryjnych danych wejściowych/wyjściowych |
| 14 | SPI_SDO | Wyjście danych seryjnych |
| 15 | Zresetowanie | Zewnętrzny wpis resetowy. |
| 16 | GND | Powierzchnia |
| 17-32 | DB0-DB15 | MCU równoległy przycisk danych interfejsu |
| 33 | LEDA | Światło tylne LED ((Anoda) |
| 34-36 | LEDK | Światło tylne LED (katodę) |
| 37 | GND | Powierzchnia |
| 38 | IM0 | Wybierz tryb interfejsu |
| 39 | IM1 | Wybierz tryb interfejsu |
| 40 | IM2 | Wybierz tryb interfejsu |
Definicja pinów FPC dotykowych
| 1 | CTP_RST | Zresetowanie ekranu dotykowego |
| 2 | CTP_INT | Sygnał przerwy ekranu dotykowego |
| 3 | CTP_SDA | Sygnał danych ekranu dotykowego |
| 4 | CTP_SCL | Sygnał zegara na ekranie dotykowym |
| 5 | GND | Powierzchnia |
| 6 | VDD | Zasilanie |
Dlaczego wybrać nas?
1Zapewniamy rozwiązania na wyświetlacz LCD
Czy produkt ma specjalne wymagania dotyczące zastosowania, specyfikacje elektryczne, specyfikacje optyczne, funkcje dotykowe lub wymiary mechaniczne, które wymagają dostosowanych wyświetlaczy?SAEF może spełniać wymagania LCD na zamówienie.
2. Całkowite rozwiązania dla ekranu dotykowego i wyświetlacza
Martwisz się o montaż ekranu dotykowego i wyświetlacza?SAEF może zapewnić niestandardowe i standardowe rozwiązania dotykowe, w tym rozwiązania wielo-dotknięcia rezystywne i pojemne, w tym usługę wiązania powietrza i optycznego..
3Zaangażowanie w zapewnienie rzetelności jakości
SAEF jest kwalifikowany przez ISO9001:2015 i ISO14000, spełniając wymagania RoHS, REACH i inne przepisy dotyczące środowiska na rynkach światowych.badania niezawodności i starzenia.
4. Długoterminowa podaż
W normalnych okolicznościach produkty, które zalecamy, mogą być dostarczane przez ponad 5 lat.Z góry zrobimy alternatywne plany, aby zapewnić Państwa długoterminowe zapotrzebowanie na dostawę.
ESP8266 podłączony do ili9488 3,5 cala ekran TFT do wyświetlania + dotyku
1. Użyj biblioteki TFT_eSPI
2Zawartość konfiguracji
2-1) Jak urządzenie jest podłączone?
VCCLED - 3.3
GND - GND
CS - D8
RST - D4
DC/RS - D3
SD1 ((MOSI) T_DIN - D7
Wymagania w odniesieniu do odnośników
T_D0 - D6
T_CS - D2
* XXX/XXX oznacza, że wymagana jest linia równoległa, która ma zastosowanie tylko do ekranów ESP8266 i ili9488.
*Inne ekrany muszą być dostosowane zgodnie z przypisami w User_Setup.h i User_Setup_Select.h, aby uniknąć obwodów!!
Zmień User_Setup.h
Znajdź plik User_Setup.h w katalogu biblioteki i zmodyfikuj przypisy zgodnie z modelem ekranu TFT
#define ILI9488_DRIVER // OSTRZEŻENIE: Nie łączyć wyświetlacza ILI9488 SDO z MISO, jeśli inne urządzenia dzielą się autobusem SPI (TFT SDO NIE TRISTATE, gdy CS jest wysoki)
Uncomment ten sterownik, i zwrócić domyślny li9341 do komentarza
Dodaj dwa parametry
#define TFT_WIDTH 480
#define TFT_HEIGHT 320
Ponieważ używam ekranu 480 * 320, nie ma odpowiednich parametrów w pliku, więc mogę dodać go i użyć go bezpośrednio, jeśli istnieją parametry odpowiedniego ekranu w pliku
Plik ciągle przewija się w dół
Znajdź #define TOUCH_CS PIN_D2 i uncomment (odpowiada port wiremap)
2-3) Zmień User_Setup_Select.h
Włącz #include
Włącz #include
*W przypadku innych typów ekranów należy otworzyć odpowiedni plik sterownika User_Setups/Setup20_ILI9488.h, aby sprawdzić, czy zdefiniowane szpilki są takie same jak na diagramie okablowania.
Spróbuj tego na bieganie.
Otwórz instancję -TFT_eSPI-Generic-Touch_calivrate w Arduino (ta instancja nazywa się kalibracją dotykową, dotykowa musi być kalibrowana)
Wykorzystaj przykłady znajdujące się w bibliotece i zagraj, co tylko chcesz
