Portret 1,77 cali TFT LCD Display SPI 128x160 ST7735 Driver Touch Screen Opcjonalny, TFT LCD 1,77 cali

Portret 1,77 cali TFT LCD Display SPI 128x160 ST7735 Driver Touch Screen Opcjonalny, TFT LCD 1,77 cali Opis produktu

SFTO177DG-7062A-Njest 1,77 cali w trybie portretowymModuł TFT LCD o rozdzielczości 128x160 kropek. Wspiera interfejs mpu 8 bitów, szeroko stosowany w urządzeniach przenośnych, urządzeniach medycznych i niektórych innych małych urządzeniach elektronicznych. SFTO177DG-7062A-N Moduł FT LCD jest wbudowany z układem ST7735 IC (kompatybilny z układem ILI9163V IC). napięcie zasilania dla analogowego (Vcc) wynosi od 2,6 V do 3,3 V, typowa wartość 2,8 V. Moduł ten posiada panel powierzchniowy przeciwbłyskowy,kierunek widzenia 12:00Inwersja skali szarości o szóstej.

SF-TS177H-8784A-NModuł jest w trybie portretowym TFT-LCD i jest również dostępny w opcji wyświetlacza dotykowego, którego część nr.SFTO177DG-7062A-TTemperatura pracy wynosi od -20°C do +70°C; temperatura przechowywania wynosi od -30°C do +80°C.

Częste pytania:
Czy mogę prosić o próbkę?
O: Tak, witamy zamówienie na próbki do testowania i sprawdzania jakości.
Co z czasem realizacji?
Odpowiedź: W przypadku produktów dostępnych na półce, próbki na magazynie natychmiast. 1-1,5 tygodnia dla ponownego wykonania próbek. 4-6 tygodni dla masowej produkcji. W przypadku produktów projektowanych, 2-3 dni dla propozycji rysunku licznika;2 godziny do pobierania próbek przy zatwierdzaniu rysunku; 5-6 godzin w przypadku serii próbnej/produkcji seryjnej przy zatwierdzeniu próbki.
Q3. Czy macie jakieś ograniczenie MOQ dla zamówienia próbki i produkcji?
A: Niski MOQ. Dostępne są 3-5 sztuk do sprawdzenia próbek. MOQ produkcji masowej jest zwykle 1K / partia. Wspieramy ilość niższą niż MOQ MP dla zamówienia trail-run / PP-run.
P4: Jak wysyłasz towary i jak długo trwa ich przywóz?
Odpowiedź: Wysyłka za pomocą DHL, UPS, FedEx lub TNT. Dojazd trwa 5-7 dni. Wysyłka lotnicza i morska również opcjonalna.
P5: Jak wykonać zamówienie modułu LCD?
A: Po pierwsze, daj nam znać swoje wymagania lub aplikację.
Po drugie, cytujemy zgodnie z Waszymi wymaganiami lub sugestiami.
Po trzecie, klient potwierdza próbki i składa depozyt na formalne zamówienie.
Po czwarte, zorganizujemy produkcję.
P6: Czy można wydrukować moje logo na produkcie LCD?
O: Tak. Proszę poinformować nas formalnie na etapie projektowania, a my zrobimy próbki z Twoim logo na próbkę i zatwierdzenie. Po zatwierdzeniu próbki, produkcja masowa będzie kontynuować zatwierdzone próbki.
Q7: Czy oferujesz gwarancję na produkty?
O: Tak, oferujemy 1 rok gwarancji na nasze produkty.
P8: Jak postępować z wadliwymi?
A: Po pierwsze, Nasze produkty są produkowane w ścisłym systemie kontroli jakości i wadliwy wskaźnik będzie mniejszy niż 0,2%.
Po drugie, w okresie gwarancji wyślemy nowe płyty LCD z nowym zamówieniem w niewielkiej ilości.Naprawiamy je i odesłamy do Ciebie lub możemy omówić rozwiązanie w tym ponowne połączenie zgodnie z rzeczywistą sytuacją.

Portret 1,77 cali TFT LCD Display SPI 128x160 ST7735 Driver Touch Screen Opcjonalny, TFT LCD 1,77 cali Rysunek produktu

Opis szpilki

1 NC NC

2 System GND na ziemi

3 BL_K Katodę LED o podświetleniu tylnym.

4 BL_A Atodę LED o podświetleniu tylnym.

5 System GND na ziemi

6 RESET Reset Pin sygnałowy (włączony ′Low′)

7 RS Dane lub polecenie wyboru szpilki.

8 SDA PIN serii danych wejściowych/wyjściowych

9 SCK Interfejs seryjny Wejście zegara

10 IOVCC Zasilanie ((1.8)

11 VCC Zasilanie ((2.8)

12 CHIP CS wybrany (włączony “Low”)

13 System GND

14 CN CN

Kod początkowy:

/ST7735S+HSD177
/WriteComm(0x11); //Spać
Opóźnienie 120 ms
Wymagania w zakresie ochrony środowiska
WriteComm(0xB1);
WpiszData ((0x05);
WpiszData ((0x3A);
WpiszData ((0x3A);
WriteComm ((0xB2));
WpiszData ((0x05);
WpiszData ((0x3A);
WpiszData ((0x3A);
WriteComm ((0xB3));
WpiszData ((0x05);
WpiszData ((0x3A);
WpiszData ((0x3A);
WpiszData ((0x05);
WpiszData ((0x3A);
WpiszData ((0x3A);
/ / / / / / / / / / / / / / / / /
WriteComm ((0xB4); //Inwersja kropek
WpiszData ((0x03);
WpiszComm(0xC0);
WriteData ((0x62));
WpiszData ((0x02);
WpiszData ((0x04);
WypiszCom ((0xC1);
WypisData ((0XC0));
WpiszCom ((0xC2);
WypisData ((0x0D);
WriteData ((0x00);
WpiszCom ((0xC3);
WypisData ((0x8D);
WriteData ((0xEA);
WpiszCom ((0xC4);
WypisData ((0x8D);
WriteData ((0xEE);
/ / / / / / / / / / / / / / / / / / /
WypiszCom ((0xC5); //VCOM
WypisData ((0x0D);
WriteComm ((0x36); //MX, MY, tryb RGB
WypisData ((0xC8));
/ ST7735S Sekwencja gamma /
WpiszComm(0xE0);
WypisData ((0x0A);
WriteData ((0x1F);
WypisData ((0x0E);
WriteData ((0x17));
WriteData ((0x37));
WriteData ((0x31);
WriteData ((0x2B);
WpiszData ((0x2E);
WpiszData ((0x2C);
WriteData ((0x29));
WriteData ((0x31);
WypisData ((0x3C);
WriteData ((0x00);
WpiszData ((0x05);
WpiszData ((0x03);
WypisData ((0x0D);
WpiszCom ((0xE1);
WypisData ((0x0B);
WriteData ((0x1F);
WypisData ((0x0E);
WriteData ((0x12));
WriteData ((0x28));
WriteData ((0x24));
WriteData ((0x1F);
WriteData ((0x25));
WriteData ((0x25));
WriteData ((0x26));
WriteData ((0x30);
WypisData ((0x3C);
WriteData ((0x00);
WpiszData ((0x05);
WpiszData ((0x03);
WypisData ((0x0D);
/ / / / / / / / / / / / / / / / / / / / / / / / /
WriteComm ((0x3A); // Tryb 65k
WpiszData ((0x05);
Wyświetlanie na

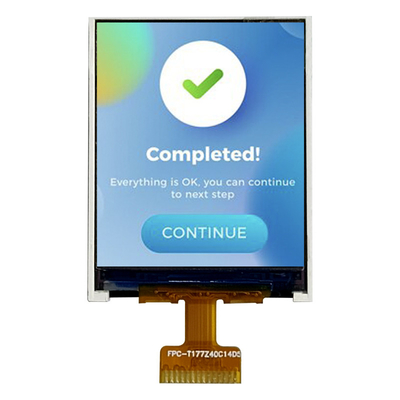

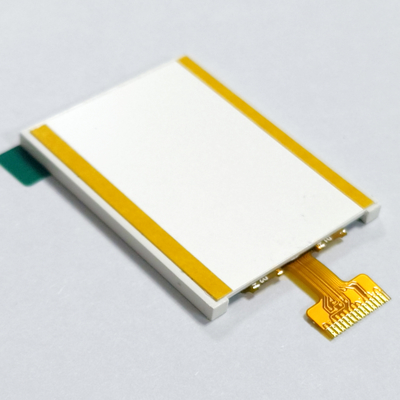

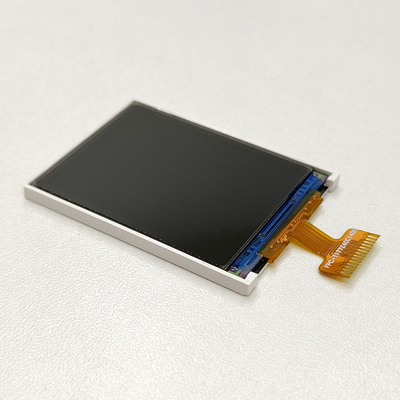

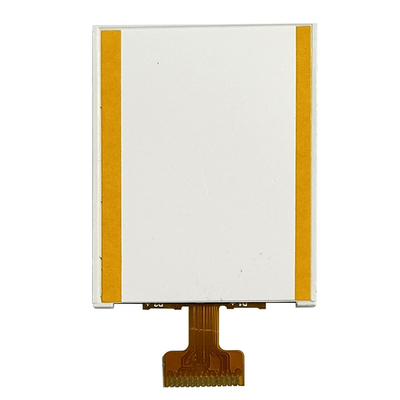

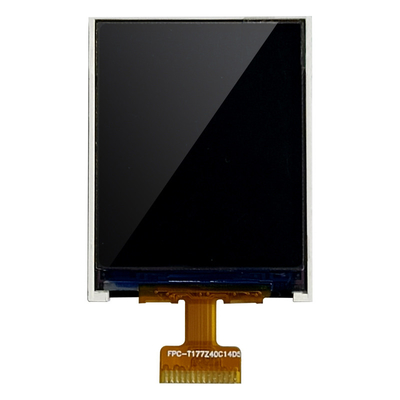

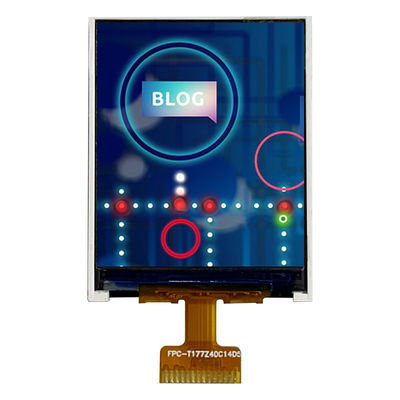

Portret 1,77 cali TFT LCD Display SPI 128x160 ST7735 Driver Touch Screen Opcjonalny, TFT LCD 1,77 cali Obraz produktu


Zakłady produkcyjne i certyfikacja



Portret 1,77 cali wyświetlacz TFT LCD SPI 128x160 ST7735 Płytka dotykowa kierowcy opcjonalna, dla TFT LCD 1,77 cali więcej informacji, prosimy o przesłanie zapytania na adres sales2@saef.com.cn lub ck@saef.com.cn
