2.2'' Inch SPI TFT LCD Display ILI9225G QCIF 176x220 Touch Panel Screen, chiński producent TFT

2.2'' Inch SPI TFT LCD Display ILI9225G QCIF 176x220 Panel dotykowy Ekran, Chiński producent TFT Wprowadzenie produktu

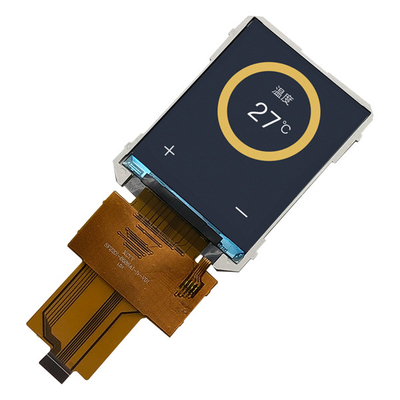

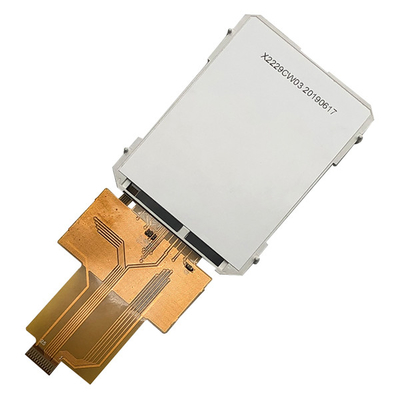

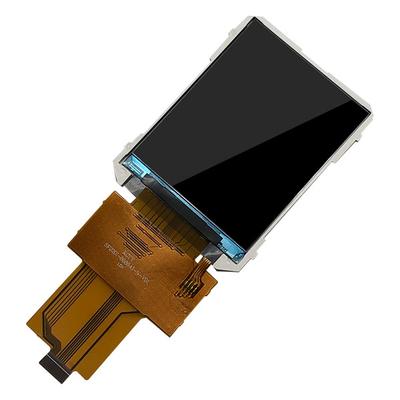

SF-TC220I-8686A1-Njest 2,2-calowy diagonalny pełnokolorowy wyświetlacz QCIF 170x220 TFT LCD. jest łatwo sterowany przez MCU. Ten 2,2-calowy LCD TFT bez ekranu dotykowego (opcjonalnie) może być stosowany w systemach wbudowanych,urządzenie przemysłowe, zabezpieczeń i urządzeń przenośnych, które wymagają wyświetlania w wysokiej jakości i kolorowy obraz.FFC/FPC z łatwym do znalezienia gniazdkiem.

SF-TC220I-8686A1-N ma wiele opcjonalnych konstrukcji ze względu na różne środowisko aplikacyjne. obsługuje testy EMI i testy niezawodności, z panelem dotykowym o opornym działaniu i bez niego,z lub bez pojemnościowego ekranu dotykowego, większa jasność do 1000 nitów.

Charakterystyka:

Częste pytania:

Czy mogę prosić o próbkę?

O: Tak, witamy zamówienie na próbki do testowania i sprawdzania jakości.

Co z czasem realizacji?

Odpowiedź: W przypadku produktów dostępnych na półce, próbki na magazynie natychmiast. 1-1,5 tygodnia dla ponownego wykonania próbek. 4-6 tygodni dla masowej produkcji. W przypadku produktów projektowanych, 2-3 dni dla propozycji rysunku licznika;2 godziny do pobierania próbek przy zatwierdzaniu rysunku; 5-6 godzin w przypadku serii próbnej/produkcji seryjnej przy zatwierdzeniu próbki.

Q3. Czy macie jakieś ograniczenie MOQ dla zamówienia próbki i produkcji?

A: Niski MOQ. Dostępne są 3-5 sztuk do sprawdzenia próbek. MOQ produkcji masowej jest zwykle 1K / partia. Wspieramy ilość niższą niż MOQ MP dla zamówienia trail-run / PP-run.

P4: Jak wysyłasz towary i jak długo trwa ich przywóz?

Odpowiedź: Wysyłka za pomocą DHL, UPS, FedEx lub TNT. Dojazd trwa 5-7 dni. Wysyłka lotnicza i morska również opcjonalna.

P5: Jak wykonać zamówienie modułu LCD?

A: Po pierwsze, daj nam znać swoje wymagania lub aplikację.

Po drugie, cytujemy zgodnie z Waszymi wymaganiami lub sugestiami.

Po trzecie, klient potwierdza próbki i składa depozyt na formalne zamówienie.

Po czwarte, zorganizujemy produkcję.

P6: Czy można wydrukować moje logo na produkcie LCD?

O: Tak. Proszę poinformować nas formalnie na etapie projektowania, a my zrobimy próbki z Twoim logo na próbkę i zatwierdzenie. Po zatwierdzeniu próbki, produkcja masowa będzie kontynuować zatwierdzone próbki.

Q7: Czy oferujesz gwarancję na produkty?

O: Tak, oferujemy 1 rok gwarancji na nasze produkty.

P8: Jak postępować z wadliwymi?

A: Po pierwsze, Nasze produkty są produkowane w ścisłym systemie kontroli jakości i wadliwy wskaźnik będzie mniejszy niż 0,2%.

Po drugie, w okresie gwarancji wyślemy nowe płyty LCD z nowym zamówieniem w niewielkiej ilości.Naprawiamy je i odesłamy do Ciebie lub możemy omówić rozwiązanie w tym ponowne połączenie zgodnie z rzeczywistą sytuacją.

2.2'' Inch SPI TFT LCD Display ILI9225G QCIF 176x220 Touch Panel Screen, China TFT Manufacturer Rysunek produktu

2.2'' Inch SPI TFT LCD Display ILI9225G QCIF 176x220 Panel dotykowy Ekran, Chiński producent TFT Wprowadzenie produktu

Zakłady produkcyjne i certyfikaty

Ekran dotykowy LCD - dotykowy
1.1 Rezystywny ekran dotykowy
Przed pojawieniem się iPhone'a, używano wyłącznie ekranów dotykowych, które wykonywały czujniki ciśnienia do kontroli wykrywania kontaktu,o pojemności nieprzekraczającej 10 W.

Główną częścią oporowego ekranu dotykowego jest oporowy ekran filmowy, który jest bardzo dobrze dopasowany do powierzchni ekranu, który jest wielowarstwowym filmem kompozytowym,o masie nieprzekraczającej 1 mm,, a powierzchnia pokryta jest przejrzystą warstwą przewodzącą z tlenku metalu (przezroczystej oporności przewodzącej), która jest pokryta warstwą utwardzania powierzchni zewnętrznej,gładkie i antyrobne warstwy plastikowe, a jego wewnętrzna powierzchnia jest również pokryta powłoką,i istnieje wiele małych (mniej niż 1/1000 cali) przejrzystych punktów izolacji między nimi, aby oddzielić dwie warstwy izolacji warstwy przewodzącejKiedy palec dotyka ekranu, dwie warstwy przewodzących warstw są w kontakcie w punkcie dotyku, a rezystancja zmienia się, generując sygnał w kierunku X i Y,który jest następnie wysyłany do kontrolera ekranu dotykowegoKontroler wykrywa ten kontakt, oblicza pozycję (X,Y) i następnie symuluje zachowanie myszy w oparciu o uzyskaną pozycję.To najważniejsza zasada technologii oporowych ekranów dotykowych.

Ekran dotykowy używany przez autora jest ekranem dotykowym o odporności, a jego własny układ sterowania ekranem dotykowym jest XPT2046 (na tylnej stronie wyświetlacza LCD U1 znajduje się układ).XPT2046 to 4-przewodowy sterownik ekranu dotykowego (komunikacja SPI) z 12-bitową rozdzielczością 125KHz slew rate step-by-step approximation A/D converter. XPT2046 obsługuje nisko napięte interfejsy I/O od 1,5 V do 5,25 V. XPT2046 może wykrywać położenie naciskanego ekranu poprzez wykonanie dwóch konwersji A/D,oraz oprócz pomiaru ciśnienia na ekranie dotykowymZakres temperatury roboczej wynosi -40°C~+85°C.

Czip jest w pełni kompatybilny z ADS7843 i ADS7846, a szczegółowe informacje na temat jego użytkowania można znaleźć w arkuszu danych tych dwóch chipów.
Uwaga:

(1) Przy użyciu chipu XPT2046 bezpośrednio użyć komunikacji SPI (zarówno oprogramowania, jak i sprzętu) do odczytu wysokiego wyjścia danych 12-bitowego przez terminal MISO,a następnie odczytać współrzędne X i Y poprzez konwersję współrzędnych i operacje filtrowania; (Widoczne jest to w procesie programowania)

(2) Ze względu na szczególne właściwości fizyczne, podstawowe zastosowanie oporowego ekranu dotykowego wymaga kalibracji błędu dotykowego,ale dane kalibracyjne ekranu rezystywnego tego samego typu LCD są przybliżone;

(3) Ze względu na istnienie mechanizmu, który musi zostać skalibrowany dla wyświetlaczy dotykowych o oporności, przed użyciem jest zazwyczaj konieczne ich skalibrowanie.możemy użyć 24CXX (EEPROM) do zapisania parametrów kompensacji kalibracji, a potem nie musimy ponownie kalibrować za każdym razem, gdy włączamy komputer; (Jako ostateczna opcja, biorąc pod uwagę koszty,faktycznie możliwe jest zapisanie danych kalibracyjnych w pamięci błyskawicznej - nie jest to zalecane);

Zalety wyświetlacza dotykowego: wysoka precyzja, niska cena, silna zdolność przeciwdziałania zakłóceniom i dobra stabilność.
Wady wyświetlacza dotykowego: łatwo się drapie, przepuszczalność światła nie jest bardzo dobra i nie obsługuje funkcji wielo-dotknięcia (wymagana jest korekta daty,w przeciwnym razie przesunięcie nie jest małe)

1.2 Pojemny ekran dotykowy
W dzisiejszych czasach prawie wszystkie smartfony, w tym tablety, używają ekranu pojemnościowego jako ekranu dotykowego, ekranu pojemnościowego jest użycie czujników ciała ludzkiego do kontroli wykrywania kontaktu,brak bezpośredniego kontaktu lub tylko niewielki kontakt, wykrywając indukcyjny prąd w celu zlokalizowania współrzędnych dotykowych.

Istnieją dwa główne rodzaje pojemnościowych ekranów dotykowych:

1Powierzchnia pojemnościowa pojemnościowy ekran dotykowy.

Technologia powierzchniowo pojemnościowego ekranu dotykowego wykorzystuje ITO (indyjowy tlenek cyny,przezroczysty materiał przewodzący) film przewodzący do wykrywania zachowania dotykowego powierzchni ekranu poprzez wykrywanie pola elektrycznegoAle powierzchniowo pojemne ekrany dotykowe mają pewne ograniczenia, mogą rozpoznać tylko jeden palec lub jeden dotyk.

2Projektowany pojemnościowy ekran dotykowy.

Projektowane capacitive touch screens to czujniki, które wykorzystują elektrody ekranu dotykowego do emitowania linii pola elektrostatycznego.Istnieją dwa rodzaje pojemności, które są powszechnie stosowane w projekcji pojemnościowej technologii wykrywania: samokapacytans i pojemność interakcyjna.

Samokapacytans, znany również jako absolutna pojemność, jest najczęściej stosowaną metodą, a samokapacytans zwykle odnosi się do pojemności składającej się z elektrody skanującej i uziemienia.Na powierzchni szkła, są elektrody skanujące poprzeczne i wzdłużne wykonane z ITO, a między tymi elektrodami a ziemią tworzą połączenie pojemnościowe.kondensator jest dodawany równolegle do obwodu, zmieniając w ten sposób całkowitą pojemność linii skanującej.

Pojemność współdziałania, znana również jako pojemność rozciągania, tworzy pojemność na przecięciu elektrod ITO poprzecznych i wzdłużnych na powierzchni szkła.Interaktywna metoda skanowania pojemności polega na skanowaniu zmiany pojemności na każdym skrzyżowaniu w celu określenia położenia punktu dotykuPo dotknięciu, będzie wpływać na sprzężenie sąsiednich elektrod, zmieniając tym samym pojemność na skrzyżowaniu,i metoda skanowania pojemności interaktywnej może wykryć wartość pojemności każdego przecięcia i zmianę pojemności po dotknięciu, więc wymaga dłuższego czasu skanowania niż metoda skanowania samo-kondensacji, i musi skanować i wykrywać elektrody X * Y. Obecnie ekrany dotykowe smartfonów, tabletów itp.,wszystkie wykorzystują interaktywną technologię pojemnościową. (LCD autorskiej punktualnej deski elitarnej jest pojemnościowym ekranem dotykowym)

Przepuszczalny, pojemnościowy ekran dotykowy wykorzystuje dwie kolumny elektrod w kolumnach pionowych i poziomych, aby utworzyć matrycę czujnika do czuwania dotyku.elektrody osi X i elektrody osi YElektrody na zdjęciu są w rzeczywistości przezroczyste i są tutaj dla wygody wszystkich.dokładność i rozdzielczość ekranu pojemnościowego przezroczystej elektrody w osi X i Y są związane z liczbą kanałów w osi X i YIm więcej kanałów, tym większa dokładność.
