Szczegóły Produktu:
|
| Kluczowe słowa: | 7-calowy wyświetlacz HDMI TFT LCD | Rozstrzygnięcie: | 1024x600 pikseli |
|---|---|---|---|
| Wsparcie sygnału: | HDMI 480i,480p,576i,576p,720p,1080i,1080p | Interfejs CTP: | USB |
| Luminancja powierzchni: | 500 cd/m2 - 1000 cd/m2 | Ekran dotykowy: | CTP (pojemnościowy ekran dotykowy) |
| Wejście zasilania: | wejście USB 5V ((+/- 0,5V) | Kompatybilny z: | Malinowy PI |
| Wsparcie: | Raspbian, Ubuntu, WIN10 IOT i inne systemy | Kierunek patrzenia: | IPS Wszystkie kąty widzenia ((85/85/85/85) |
| Żywotność diody LED: | 40 000 godzin | Temperatura robocza: | ¥20°C do +70°C |
| Temperatura przechowywania.: | –30℃ do +80℃ | Wyjście audio: | 8Ω1,5W |
| Pobór mocy płyty głównej w trybie gotowości: | <0,25 W | przycisk (rezerwowany): | Władza, menu, w górę, w dół, wyjście |
| świadectwo: | ISO9001:2015 / ISO1400:2015 | Zgodność: | Zgodny z REACH i RoHS |
| Podkreślić: | 7-calowy wyświetlacz HDMI TFT LCD,Pojemnościowy wyświetlacz LCD TFT dotykowy |
||

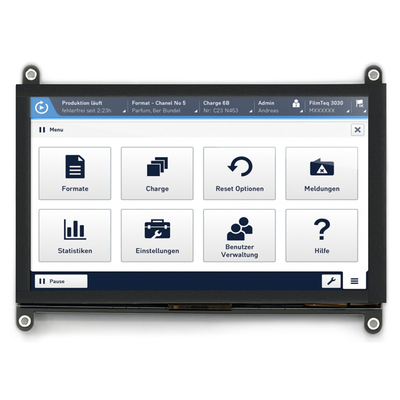

7-calowy wyświetlacz HDMI TFT LCD z pojemnościowym ekranem dotykowym

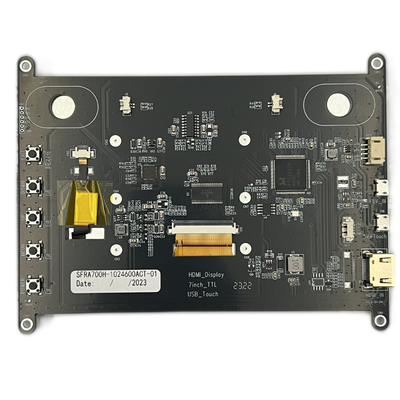

SFRA700H-1024600ACT-01 jest modułem HDMI TFT LCD, który zintegrował TFT LCD, PCAP touch i deskę sterującą.
1- Moduł doskonale prezentuje sygnał cyfrowy HDMI z komputera na ekranie LCD 1024*600.
Wsparcie HDMI 1.3HDMI 1.4, HDCP 1.4Źródło sygnału HDMI jest kompatybilne z głównymi mini-komputerami, takimi jak Raspberry Pi, BB Black, Banana Pi itp.
3-TOUCH jest z USB do I2C, nie trzeba instalować sterowników.
4- Projekt jest wykorzystywany głównie na wyświetlaczu Raspberry Pi, a także może być używany na innych urządzeniach dotykowych o małym ekranie z kontrolą przemysłową HDMI.wspiera Raspbian, Ubuntu, WIN10 IOT i inne systemy.
5- gdy jest używany jako wyświetlacz komputera, obsługuje system Windows 7/8/10, pięciopunktowy dotyk, bez sterownika.
| Kluczowe słowa: | 7 cali HDMI TFT LCD |
| Rozstrzygnięcie: | 1024x600 pikseli |
| Wspierany sygnał: | HDMI 480i,480p,576i,576p,720p,1080i,1080p |
| Interfejs CTP: | USB |
| Kompatybilny z: | Raspberry Pi |
| W kierunku widzenia: | IPS Wszystkie kąty widzenia ((85/85/85/85) |
| Światłość powierzchni: | 500 Cd/m2 - 1000 Cd/m2 |
| Ekran dotykowy: | CTP (kompatybilny ekran dotykowy) |
| Wprowadzenie mocy: | Wpis USB 5V ((+/- 0,5V) |
| Wsparcie: | Raspbian, Ubuntu, WIN10 IOT i inne systemy |
| Żywotność LED: | 40000 godzin |
| Temperatura pracy: | ¥20°C Do +70°C |
| Temperatura przechowywania: | ¥30°C do +80°C |
| Zużycie energii w stanie gotowości tablicy głównej: | < 0,25 W |
| Wyjście audio: | 8Ω1,5 W |
| Przycisk (rezerwowany): | Władza, menu, w górę, w dół, wyjście. |
| Certyfikat: | ISO9001:2015 / ISO1400:2015 |
| Zgodność: | Zgodność z przepisami REACH i RoHS |
Charakterystyka
| Wersja | 01 | ||
| Wspierany sygnał | HDMI | 480i,480p,576i,576p,720p,1080i,1080p | |
| Dotknij | Standard USB | ||
| VGA | Nie wsparcie | ||

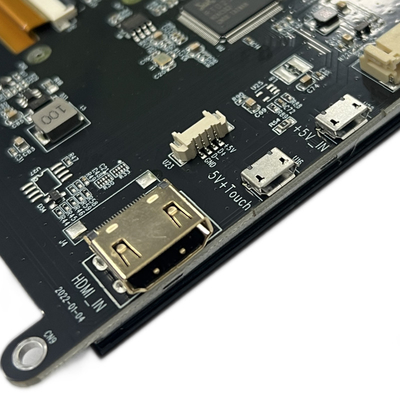

| Interfejs na płycie głównej | wejście | HDMI | Rodzaj płata HDMI płata 19Pin żeńska (horyzontalna) |
| USB | MICRO 5P USB kobiecy typu B 5,9 mm (horyzontalny) | ||
| Interfejs słuchawkowy | NC | ||
| Interfejs dotykowy | 6 szpilki | FPC-0.5-6PIN (horyzontalny) | |
| Interfejs wyświetlania | RGB 50 pin | FPC-0.5-50PIN (horyzontalny) | |
| Audio | Wyjście audio | 8Ω1,5 W | 4PIN-1.25 H1.8 Bardzo cienkie siedzenie dla kobiet (horyzontalnie) |
| Zasilanie | Wprowadzenie mocy | wejście USB 5V ((+/- 0,5V) | |
| Wyświetlacz Vop | 3.3V | ||
| Wykorzystanie mocy | Moc na wyświetlaczu | ||
| Zużycie mocy w stanie gotowości tablicy głównej | < 0,25 W | ||
| Menu OSD | Menu (rezerwacja) | Jasność, kontrast, automatyczna korekta, faza, zegar, pozycja pola, ustawienie funkcji, resetowanie itp. | |
| Język (rezerwacja) | Chiński, angielski, francuski, niemiecki, włoski, hiszpański, rosyjski, koreański, japoński itp. | ||
| przycisk (rezerwowany) | Władza, menu, w górę, w dół, wyjście. | ||
7-calowy wyświetlacz HDMI TFT LCD z pojemnościowym ekranem dotykowym do rysunku produktu Raspberry PI
Definicja pinów interfejsu HDMI
| 1 | T.M.D.S. DATA2+ |
| 2 | T.M.D.S. DATA2 Osłonięty |
| 3 | T.M.D.S. DATA2- |
| 4 | T.M.D.S. DATA1+ |
| 5 | T.M.D.S. DATA1 osłonięta |
| 6 | T.M.D.S. DATA1- |
| 7 | T.M.D.S. DATA0+ |
| 8 | T.M.D.S. DATA0 Osłonięty |
| 9 | /T.M.D.S. DATA0- |
| 10 | T.M.D.S. DATA CLOCK+ |
| 11 | Zegar danych TMDS zabezpieczony. |
| 12 | /T.M.D.S. /DATY CLOCK- |
| 13 | CEC (kontrola elektroniki konsumenckiej opcjonalna) |
| 14 | Rezerwowane (w kablu, ale N.C. na urządzeniu) |
| 15 | SCL(DDC) |
| 16 | SDA ((DDC) |
| 17 | DDC/CEC Ground |
| 18 | +5V (zasilanie) |
| 19 | Kabel sondy do wymiany na gorąco |
7-calowy wyświetlacz HDMI TFT LCD z pojemnościowym ekranem dotykowym
Zakłady produkcyjne i certyfikaty
Przewidywany pojemnościowy ekran dotykowy (PCAP)
Technologia dotykowa PCAP (Projected Capacitive) zapewnia szybką i wrażliwą reakcję oraz niezawodność profesjonalną.Przewidywany pojemnościowy ekran dotykowy firmy Saef Technology jest przeznaczony do ściśleMożemy również łączyć ekrany dotykowe PCAP z ekranami ciekłych kryształów (LCD),które jest zintegrowanym rozwiązaniem wbudowanym, które pomaga uprościć łańcuch dostaw i montaż.
Okładka szkłowa:
1kształt: specjalne rozmiary, kształty, obróbki krawędzi, otwory i wycięcia
2Kolor: drukowanie jedwabiu, logo
3Materiał szklany: szkło gorylskie, szkło hartowane, PMMA
4.Oprawy: lustro, AG, AR, AF
Czujnik:
1Materiał czujnika: szkło, film, film+film
2. FPC: Konstrukcja kształtu opcjonalna
3. IC: EETI, ILITEK, SIS, Cypress, Focaltech, Goodix itp.
4Interfejs: I2C, USB, RS232
