Szczegóły Produktu:
|
| Produkt: | 7-calowy wyświetlacz TFT LCD | Temperatura robocza: | -30°C do +75°C |
|---|---|---|---|
| Luminancja powierzchni: | 1000 cd/m2 (nitów) | Rozstrzygnięcie: | 1024 RGB x 600 |
| Interfejs: | RGB | Kod PIN: | 50 pinów |
| Kierunek patrzenia: | IPS, wszystkie kąty widzenia (85/85/85/85) | Wym. konturu: | 164.9 ((H) x100.0 ((V) × 5,5 ((T) (mm) |
| Aktywny obszar: | 154,21(W)x85,92(V) (mm) | Ekran dotykowy: | CTP Opcjonalnie |
| Obsługa powierzchni: | Twarda powłoka (3H) | Wyświetl kolory: | 16,7 mln |
| Połączenie: | Podłącz | Temperatura przechowywania.: | -30℃ do +80℃ |
| świadectwo: | ISO9001:2015 / ISO1400:2015 | Zgodność: | Zgodny z REACH i RoHS |
| Podkreślić: | Wyświetlacz LCD TFT o wymiarach 1024x600,50 pinów wyświetlacz TFT LCD |
||

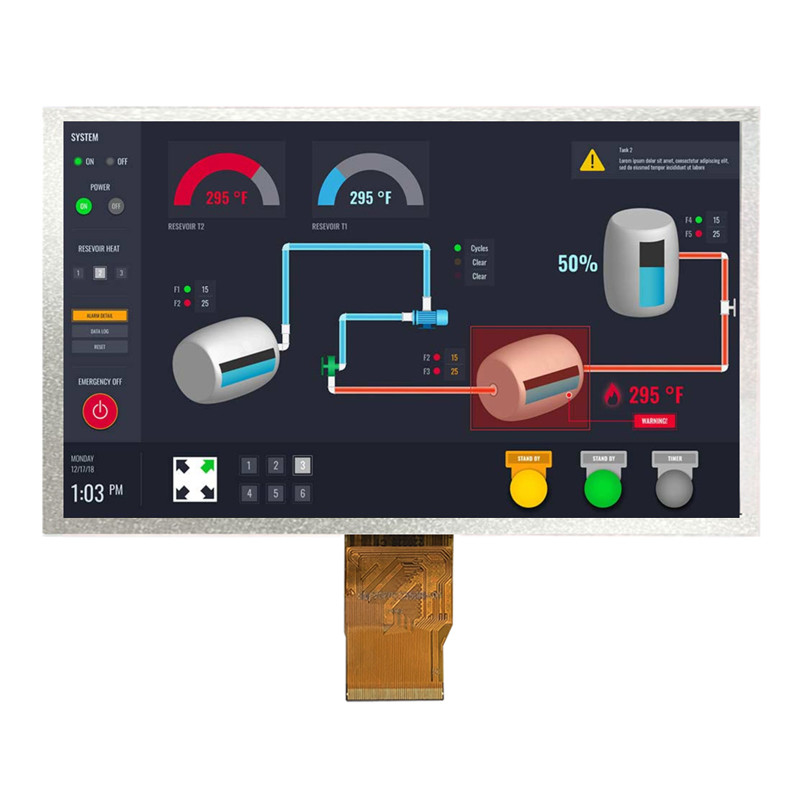

7-calowy wyświetlacz TFT LCD szerokotemperaturowy 1024x600 HMI Ekran RGB 50 pinów Wprowadzenie produktu
SFTO700XC-7026AN TFT LCD Display to 7-calowy ekran typu IPS z pełnym kątem widzenia o rozdzielczości 1024x600 pikseli.ten ekran TFT SFTO700XC-7026AN jest uruchamiany na 3.3V (( napięcie mocy), Vdd wynosi od 3,0V do 3,6V.
SFTO700XC-7026AN jest zaprojektowany z pojemnościowym panelem dotykowym, IIC i interfejsem USB opcjonalnie.TFT touch LCD SFTO700XC-7026AN jest w dobrej jakościJako wyświetlacz klasy przemysłowej, produkt ten jest szeroko stosowany w zastosowaniach przemysłowych i medycznych, terminalu POS, HMI, domowej automatyce, systemie bezpieczeństwa itp.
| Produkt: | 7-calowy wyświetlacz TFT LCD |
| Światłość powierzchni: | 1000 Cd/m2 (nits) |
| Temperatura pracy: | -30°C do +75°C |
| Temperatura przechowywania: | -30°C do +80°C |
| Numer szpilki: | 50 pinów |
| Rozstrzygnięcie: | 1024 RGB X 600 |
| Interfejs: | RGB |
| W kierunku widzenia: | IPS, wszystkie kąty widzenia (85/85/85/85) |
| Obszar aktywny: | 154.21 ((H) x85.92 ((V) (mm) |
| Opis: | 164.9 ((H) x100.0 ((V) × 5,5 ((T) (mm) |
| Ekran dotykowy: | CTP nieobowiązkowe |
| Kolory wyświetlania: | 160,7 M |
| Obsługa powierzchni: | Twarda powłoka ((3H) |
| Połączenie: | Wtykacz |
| Certyfikat: | ISO9001:2015 / ISO1400:2015 |
| Zgodność: | Zgodność z przepisami REACH i RoHS |
Cechy
Ten 7-calowy wyświetlacz TFT to kolor aktywny matrycy TFT LCD z wykorzystaniem amorficznych krzemu TFT (ThinFilm Transistors) jako aktywnych urządzeń przełączania.

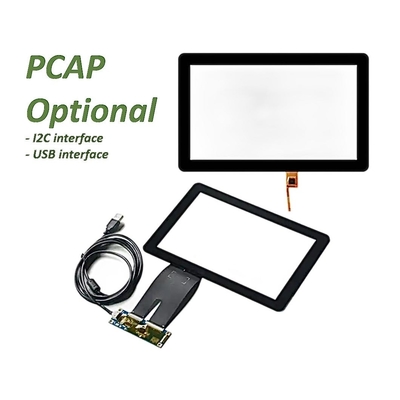

Ten PCAP TFT LCD 7-calowy wyświetlacz jest zaprojektowany z pojemnościowym ekranem dotykowym, szkło pokrycia może być dostosowane zgodnie z wymaganiami klienta.
Ten 7-calowy ekran TFT jest z zakresem kolorów typ. 50% Min.45%.
Czas reakcji tego 7-calowego LCD TFT wynosi typ. 30 ms, maks. 35 ms.
Ten 7-calowy wyświetlacz TFT 1024x600 ma współczynnik kontrastu Typ:1000 min:800.
Ten 7-calowy RGB TFT działa w szerokiej temperaturze od -30 do +75 stopni.
7-calowy wyświetlacz TFT LCD szerokotemperaturowy 1024x600 HMI Ekran RGB 50 pinów Rysunek produktu
Specyfikacje elektryczne modułu LCD
Definicja szpilki
I: wejście, O: wyjście, P: moc
Uwaga 1: Wybierz tryb DE/SYNC. Zazwyczaj pociągnij wysoko.Kiedy wybierzesz tryb DE, MODE=1 ̇, VS i HS muszą pociągać wysoko.Kiedy wybierzesz tryb SYNC, MODE= ̇0 ̇, DE musi być uziemione.
Uwaga 2: Przy wprowadzaniu 18-bitowych danych RGB, dwa niskie bity danych R, G i B muszą być zakorzenione.
Uwaga 3: Dane należy zablokować na krawędzi spadającej DCLK

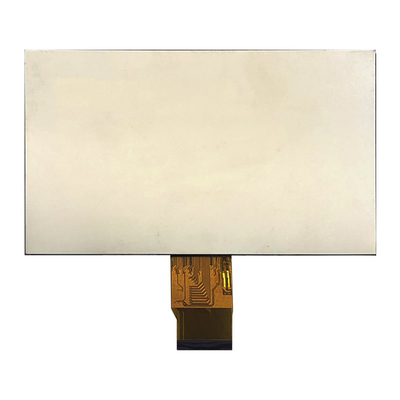

7-calowy wyświetlacz TFT LCD szerokotemperaturowy 1024x600 HMI Ekran RGB 50pin Obraz produktu
Zakłady produkcyjne i certyfikaty
TFT LCD Display Module Producent - ponad 300 standardowych elementów TFT na linii
SAEF Technology jest wiodącym światowym producentem ekranów TFT LCD z siedzibą w Chinach.22" okrągły, 1,28" okrągły,1.44", 1.54", 1.77, 2", 2.1" okrągły, 2.2" 2.3", 2.4", 2.6", 2.8", 3", 3.1", 3.2", 3.4" okrągły, 3.5", 3.6" okrągły, 3.7", 4"okrągły, 4.3", 4.6", 5", 5.5", 5.6", 5.7", 6.5", 7", 8", 9", 10.1", 10.2", 10.4", 11.6", 12.1", 12.3",13.3", 14", 15", 15.6", 17", 17.3" 18.4", 18.5", 19", 21.3", 21.5", 23.8", 24", 25", 27" i 28" TFT (rozmiar poprzeczny obszaru aktywnego) itp.Na tej stronie internetowej znajduje się ponad 300 standardowych modeli TFTPonadto niemal każda pozycja jest dopuszczalna do pochodzenia ze standardowych pozycji w celu spełnienia wymagań klientów.
Ekrany SAEF TFT kwalifikują się zgodnie ze standardem przemysłowym, w tym standardowe moduły TFT-LCD, IPS TFT, wysokiej jasności TFT LCD (ekran czytelny na światło słoneczne), panele TFT z płytami sterowania,Rodzaj pręta TFTWyświetlacze te obejmują tryb krajobrazu lub portretów.Wyświetlacze SAEF TFT LCD są dostępne w różnych rozdzielczościach, a ekran dotykowy jest opcjonalny w technologii rezystywnej i przewidującej pojemność (PCAP touch screen)Wiele naszych modułów wyświetlaczy TFT posiada więcej niż jeden interfejs, w tym MCU, RGB, TTL, LVDS i MIPI DSI.Moduły SAEF TFT są idealne do wielu zastosowań, w tym kontroli przemysłowej, maszyny do kawy, sprzęt medyczny, system POS, automatyka, nawigacja GPS, artykuły branżowe, kontrola energii, telekomunikacja, sprzęt medyczny itp.
