7 cali TFT 40 pin LVDS LCD Display Wyposażenie fabryczne Ekran 1024x600 pikseli
SFTO700XC-7052AN TFT LCD Display to 7-calowy ekran typu IPS o pełnym kącie widzenia o rozdzielczości 1024x600 pikseli.ten ekran TFT SFTO700XC-7052AN jest uruchamiany przy 3.3V (( napięcie mocy), Vdd wynosi od 3,0V do 3,6V.
SFTO700XC-7052AN jest zaprojektowany z pojemnościowym panelem dotykowym, IIC i interfejsem USB opcjonalnie.TFT touch LCD SFTO700XC-7052AN jest w dobrej jakościJako wyświetlacz klasy przemysłowej, produkt ten jest szeroko stosowany w zastosowaniach przemysłowych i medycznych, terminalu POS, HMI, domowej automatyce, systemie bezpieczeństwa itp.
Cechy
| Produkt: |
7-calowy wyświetlacz LVDS TFT LCD |
| Rozstrzygnięcie: |
1024 RGB X 600 |
| Interfejs: |
LVDS |
| W kierunku widzenia: |
IPS, wszystkie kąty widzenia (85/85/85/85) |
| Światłość powierzchni: |
300 Cd/m2 (nits) |
| Numer szpilki: |
40 pinów |
| Opis: |
164.9(H) x100.0(V) ×2.8(T) (mm) |
| Obszar aktywny: |
154.21 ((H) x85.92 ((V) (mm) |
| Obsługa powierzchni: |
Twarda powłoka ((3H) |
| Połączenie: |
Wtykacz |
| Ekran dotykowy: |
CTP nieobowiązkowe |
| Kolory wyświetlania: |
160,7 M |
| Temperatura pracy: |
-20°C do +70°C |
| Temperatura przechowywania: |
-30°C do +80°C |
| Certyfikat: |
ISO9001:2015 / ISO1400:2015 |
| Zgodność: |
Zgodność z przepisami REACH i RoHS |
>Ten 7-calowy wyświetlacz TFT to kolor aktywny matrycy TFT LCD, który wykorzystuje amorficzny krzemowy TFT (transistor z cienką warstwą) jako aktywne urządzenie przełączania.
>Ten 7-calowy wyświetlacz PCAP TFT LCD posiada pojemnościowy ekran dotykowy z szybą pokrywającą, która może być dostosowana zgodnie z wymaganiami klienta.
>Różnica kolorów typowa dla tego 7-calowego ekranu TFT wynosi 50% Min.45%.
>Ten 7-calowy LCD TFT ma typowy czas reakcji 30 ms i maksymalnie 35 ms.
>Ten 7-calowy wyświetlacz LCD TFT o rozdzielczości 1024x600 ma współczynnik kontrastu Typ:1000 min:800.
>Ten 7-calowy monitor LVDS TFT może działać w szerokim zakresie temperatur od -20 do +70 stopni.
>Ten 7-calowy IPS TFT LCD jest ekologicznym i przyjaznym dla środowiska produktem, wolnym od RoHS i halogenów.
>Ten 7 cali monitor pojemnościowy dotykowy ma niskie napięcie napędowe i niskie zużycie energii.

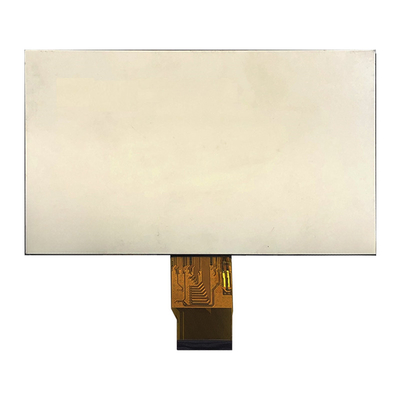

7 cali TFT 40 pin LVDS LCD Display Wyposażenie fabryczne 1024x600 pikseli Obraz produktu
Definicja szpilki
Uwaga 1:
jeżeli dane wejściowe LVDS wynoszą 6 bitów, selb musi być ustawione na wysoki;
jeżeli dane wejściowe LVDS wynoszą 8 bitów, selb musi być ustawione na niską wartość;
Uwaga 2:
Jeżeli CABC_EN=00, CABC OFF.
Jeżeli CABC_EN=01, obraz interfejsu użytkownika.
Kiedy CABC_EN=10, nadal obraz.
Kiedy CABC_EN=11, ruchomy obraz.
Kiedy CABC wyłączony, nie podłączyć DIMO, inaczej podłączyć go do podświetlenia
Uwaga 3:
Kiedy L/R=0 ustawione prawo na lewo kierunek skanowania.
Kiedy L/R=1 ustawione z lewej na prawą stronę skanowania.
Kiedy U/D=0 ustawić kierunek skanowania od góry do dołu.
Kiedy U/D=1 ustawić kierunek skanowania od dołu do góry

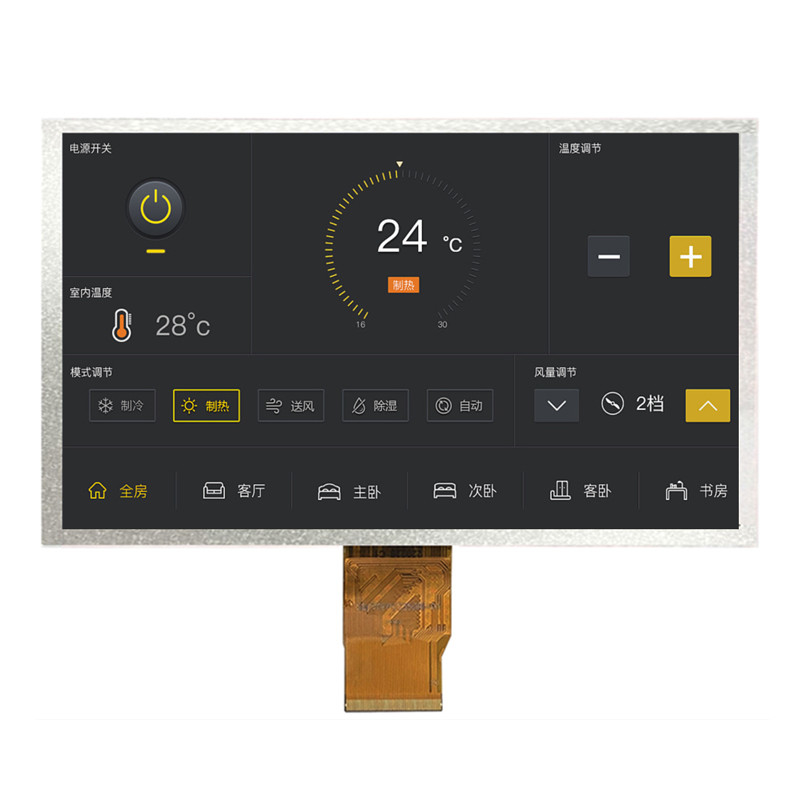

7 cali TFT 40 pin LVDS LCD Display Wyposażenie fabryczne 1024x600 pikseli Obraz produktu
Zakłady produkcyjne i certyfikaty
TFT LCD Display Module Producent - ponad 300 standardowych elementów TFT na linii
SAEF Technology jest wiodącym światowym producentem ekranów TFT LCD z siedzibą w Chinach.22" okrągły, 1,28" okrągły,1.44", 1.54", 1.77, 2", 2.1" okrągły, 2.2" 2.3", 2.4", 2.6", 2.8", 3", 3.1", 3.2", 3.4" okrągły, 3.5", 3.6" okrągły, 3.7", 4"okrągły, 4.3", 4.6", 5", 5.5", 5.6", 5.7", 6.5", 7", 8", 9", 10.1", 10.2", 10.4", 11.6", 12.1", 12.3",13.3", 14", 15", 15.6", 17", 17.3" 18.4", 18.5", 19", 21.3", 21.5", 23.8", 24", 25", 27" i 28" TFT (rozmiar poprzeczny obszaru aktywnego) itp.Na tej stronie internetowej znajduje się ponad 300 standardowych modeli TFTPonadto niemal każda pozycja jest dopuszczalna do pochodzenia ze standardowych pozycji w celu spełnienia wymagań klientów.
Ekrany SAEF TFT kwalifikują się zgodnie ze standardem przemysłowym, w tym standardowe moduły TFT-LCD, IPS TFT, wysokiej jasności TFT LCD (ekran czytelny na światło słoneczne), panele TFT z płytami sterowania,Rodzaj pręta TFTWyświetlacze te obejmują tryb krajobrazu lub portretów.Wyświetlacze SAEF TFT LCD są dostępne w różnych rozdzielczościach, a ekran dotykowy jest opcjonalny w technologii rezystywnej i przewidującej pojemność (PCAP touch screen)Wiele naszych modułów wyświetlaczy TFT posiada więcej niż jeden interfejs, w tym MCU, RGB, TTL, LVDS i MIPI DSI.Moduły SAEF TFT są idealne do wielu zastosowań, w tym kontroli przemysłowej, maszyny do kawy, sprzęt medyczny, system POS, automatyka, nawigacja GPS, artykuły branżowe, kontrola energii, telekomunikacja, sprzęt medyczny itp.
