5-calowy wyświetlacz TFT Producent, typ portretu 5-calowy wyświetlacz PCAP TFT

5 cali wyświetlacz TFT Producent, typ portretu 5 cali PCAP Wprowadzenie

Cechy

• Ten 5-calowy wyświetlacz TFT LCD SF-TC500I-8725B-CT3 ma rozmiar diagonalny 5 cali i rozdzielczość 720x1280 pikseli.
• Ten 5-calowy moduł wyświetlacza LCD jest wyposażony w układ scalony ILI9881C, który obejmuje funkcje sterownika i sterownika IC i obsługuje interfejsy MIPI.
• Ten 5-calowy wyświetlacz PCAP TFT ma napięcie zasilania (Vdd) w zakresie od 2,6 V do 3,3 V (typowa wartość 2,8 V).
• Ten 5-calowy ekran LCD jest wyświetlaczem typu IPS z pełnym kątem widzenia 85/85/85/85 max.
• Ten 5-calowy portret TFT SF-TC500I-8725B-CT3 jest wyświetlany w trybie portretnym z jasnością 300 nitów i może być dostosowany do 1000 nitów zgodnie z wymaganiami klienta.
• Ten 5-calowy wyświetlacz TFT wyposażony jest w panel dotykowy PCAP (projekcja pojemnościowa), wyposażony w układ IC GT5688, interfejs I2C i technologię dotykową 5-punktową,zapewniając wrażliwe i przyjazne dla użytkownika doświadczenie.
• Ten 5-calowy ekran PCAP TFT może działać w temperaturze od -20 °C do +70 °C; jego temperatura przechowywania wynosi od -30 °C do +80 °C.
• Niezależnie od tego, czy jest on stosowany w pomieszczeniach wewnętrznych, czy na zewnątrz, 5-calowy wyświetlacz TFT LCD może spełniać różne wymagania dotyczące wyświetlacza.automatyka domowa, systemy kontroli dostępu, urządzenia monitorujące, analizatory, systemy bezpieczeństwa, systemy nawadniania ogrodów oraz szeroki zakres zastosowań.

Informacje o produkcie

5 Inch TFT Display Producent, Portrait Type 5 Inch PCAP TFT Display Drawing

Charakterystyka prądu stałego

Uwaga: napięcie większe niż powyższe może uszkodzić moduł.

Światło tylne Właściwości elektroptyczne

1. Jednolitość = Min/Max * 100%

2. Czas trwania światła LED zdefiniowany w następujący sposób:Jasność końcowa wynosi 70% pierwotnej jasności;Metoda pomiarowa: (X*Y: Obszar świetlny);

Charakterystyka optyczna

Warunki działania:1.Pomiar otoczenia: pomieszczenie ciemne; 2.temperatura otoczenia: 25±2°C; 3.30min.czasu rozgrzewki.

Definicja pinów TFT LCD

Pin1, LEDA LED Anodę

Pin2, katodę LEDK LED

Pin3, zasilacz VCC 2.8V

Pin4, IOVCC Zasilanie 1,8V/2,8V Napęd

Pin 5, GND Power Ground.

Pin6, sygnały zegarowe CLKP DSI-CLK+

Pin7, CLKN DSI-CLK- sygnały zegarowe

Pin 8, GND Power Ground.

Pin9, D0N DSI-D0- sygnały danych

Sygnały danych Pin10, D0P DSI-D0+

Pin11, GND Power Ground.

Sygnały danych Pin12, D1N DSI-D1

Sygnały danych Pin13, D1P DSI-D1+

Pin14, GND Power Ground.

Sygnały danych Pin15, D2N NC DSI-D2

Sygnały danych Pin16, D2P NC DSI-D2+

Pin17, GND Power Ground

Sygnały danych Pin18, D3N NC DSI-D2

Sygnały danych Pin19, D3P NC DSI-D2+

Pin20, GND Power Ground.

Pin21, TE Zasilanie 2,8V

Pin22, LCD_ID

Pin23, RESET Rejestruj wybierz pin

Pin24, GND Power Ground.

Pin25, GND Power Ground.

Definicja CTP Pin

Pin1, GND

Pin2, SDA - 2,8V

Pin3, SCL - 2,8V

Pin4, VDD - 3,3 V

Pin5, INT

Pin 6, RST

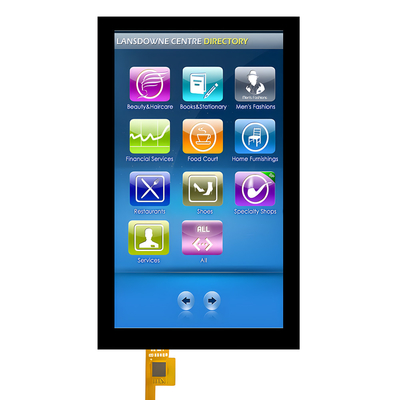

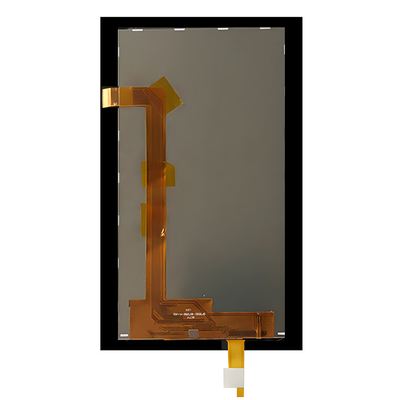

5 cali wyświetlacz TFT Producent, typ portretu 5 cali PCAP Obraz wyświetlacza TFT

Przewidywany pojemnościowy ekran dotykowy (PCAP)

Technologia dotykowa kondensatora projekcyjnego (PCAP) zapewnia szybką i wrażliwą reakcję oraz niezawodność na poziomie profesjonalnym.Projekcyjny, pojemnościowy ekran dotykowy firmy Saef Technology został zaprojektowany specjalnie dla wymagających urządzeń przemysłowych.Możemy również łączyć ekrany dotykowe PCAP z ekranami ciekłych kryształów (LCD),który jest zintegrowanym rozwiązaniem wbudowanym, które pomaga uprościć łańcuch dostaw i montaż.

Okładka szkłowa:

1kształt: specjalne rozmiary, kształty, obróbki krawędzi, otwory i wycięcia
2Kolor: drukowanie jedwabiu, logo
3Materiał szklany: szkło gorylskie, szkło hartowane, PMMA
4.Oprawy: lustro, AG, AR, AF

Czujnik:
1Materiał czujnika: szkło, film, film+film
2. FPC: Konstrukcja kształtu opcjonalna
3. IC: EETI, ILITEK, SIS, Cypress, Focaltech, Goodix itp.
4Interfejs: I2C, USB, RS232

Zakłady produkcyjne i certyfikaty
