Szczegóły Produktu:
|
| Produkt: | 4.3 cali wyświetlacz TFT | Rozstrzygnięcie: | 480x272 |
|---|---|---|---|
| Kierunek patrzenia: | IPS, wszystkie kąty widzenia | Układ scalony sterownika: | ST7283 |
| Ekran dotykowy: | Nie (opcjonalnie RTP i CTP) | Kod PIN: | 40 PIN-ów |
| Połączenie: | ZIF FPC 46mm | Luminancja powierzchni: | 500 cd/m2 (nitów) |
| Napięcie robocze: | 3,3 V | Interfejs: | RGB |
| Temperatura robocza: | 20°C do +70°C | Temperatura przechowywania.: | -30℃ do +80℃ |
| Żywotność diody LED: | 40 000 godzin | Zgodność: | Zgodny z REACH i RoHS |
| Podkreślić: | 480*272 pikseli wyświetlacz LCD TFT,4.3 cali wyświetlacz TFT LCD |
||

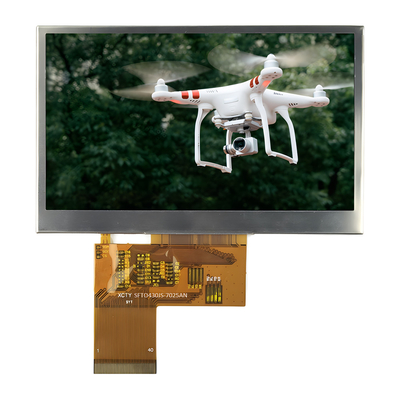

4.3 cali IPS 480*272 pikseli TFT LCD Display, RGB 4,3-calowy ekran TFTPRoduct Wprowadzenie
Szybki przegląd produktu
Moduł LCD TFT 4,3 cala, moduł TFT 4,3 cala
Rozstrzygnięcie: 480x272 kropki
W kierunku widzenia: IPS, wszystkie kąty widzenia
Interfejs: RGB
Temperatura pracy: -20°C do +70°C
¢ IC sterownika: ST7283
¢ Zarząd kontrolny: nie
Światłość (cd/m2): 500
¢ ramka przez dziurę: nie
Panel dotykowy: ekran dotykowy rezystywny
Opis
Ten 4,3-calowy wyświetlacz RGB ma wystarczającą jasność i może zapewnić jasność 300nits, 500nits, 1000nits, 1500nits do użytku w pomieszczeniach wewnętrznych lub zewnętrznych.Dzięki technologii IPS i 16 milionom kolorówWygląda świetnie pod każdym kątem.
Ten wyświetlacz dotykowy wykorzystuje rezystywne czujniki dotykowe, co czyni go doskonałym wyborem do użytku na zewnątrz.
Ten 4,3-calowy monitor bez dotyku ma taką samą moc wyjścia jak nasze rezystywne i pojemnikowe wyświetlacze dotykowe.
Informacje o produkcie
| Produkt: | 4.3 cali wyświetlacz TFT |
| Rozstrzygnięcie: | 480x272 |
| Światłość powierzchni: | 500 Cd/m2 (nits) |
| W kierunku widzenia: | IPS, wszystkie kąty widzenia |
| Interfejs: | RGB |
| System sterowania: | ST7283 |
| Numer szpilki: | 40 szpilów |
| Ekran dotykowy: | Nie (opcjonalnie RTP i CTP) |
| Połączenie: | ZIF FPC 46 mm |
| napięcie robocze: | 3.3V |
| Temperatura pracy: | 20°C do +70°C |
| Temperatura przechowywania: | -30°C do +80°C |
| Żywotność LED: | 40000 godzin |
| Zgodność: | Zgodność z przepisami REACH i RoHS |
4.3 cali IPS 480*272 pikseli TFT LCD Display, RGB 4,3-calowy ekran TFTPRoductRysunek
Definicja szpilki
| Nie, nie, nie. | Nazwa szpilki | Wpływ/wyjście | Opis |
| 1 | LED-K | Ja... | Katodę LED |
| 2 | LED-A | Ja... | Anodę LED |
| 3 | WSS | Ja... | Ziemia mocy |
| 4 | VDD | Ja... | Źródło energii |
| 5- 12 | R00-R07 | Ja... | RED sygnał danych (LSB) |
| 13-20 | G00-G07 | Ja... | GREEN Sygnał danych ((LSB) |
| 21-28 | R00-R07 | Ja... | Błękitny sygnał danych (LSB) |
| 29 | WSS | Ja... | Ziemia mocy |
| 30 | DLCK | Ja... | Sygnał zegara do próbki każdej daty |
| 31 | DISP | Ja... | Wyświetlanie sygnału ON/OFF |
| 32 | HSYNC | Ja... | Horyzontalny sygnał synchronizujący |
| 33 | VSYNC | Ja... | Sygnał synchronizacyjny pionowy |
| 34 | DE | Ja... | Wprowadzanie danych |
| 35 | NC | - | Otwórz |
| 36 | GND | Ja... | Ziemia mocy |
| 37 | XR | Ja... | PIN panelu dotykowego |
| 38 | YD | Ja... | PIN panelu dotykowego |
| 39 | XL | Ja... | PIN panelu dotykowego |
| 40 | YU | Ja... | PIN panelu dotykowego |
Maksymalna granica bezwzględna
| Pozycja | Symbol | Wartość | Jednostka |
| Napięcie zasilania logicznego | VDD | 3.0-3.6 | V |
| Napięcie wejściowe | Wino | VDD+0.3 | V |
| Temperatura pracy | Topr | -20 do 70 | °C |
| Temperatura przechowywania | Tstg | -30 do 80 | °C |
| Pozycja | Symbol | Min. | Rodzaj | Maksymalnie | Jednostka | Warunki badania |
| Napięcie robocze | VDD | 3.0 | 3.3 | 3.6 | V | - |
| Prąd zasilający | IDD | - | TBD | - | mA | VDD=3,3V, Ta=25°C |
| Napięcie wejściowe | HIV | 0.7VDD | - | VDD | V | - |
| VIL | 0 | - | 0.3VDD | V | ||
| Prąd przecieku wejściowego | IIL | - | TBD | - | mA | VIN=VDD lub VSS |
Światło tylne Właściwości elektroptyczne
| Pozycja | Symbol | Min. | TYP | Max. | Zjednoczenie |
Badanie Warunki |
Uwaga: |
| Napięcie zasilania | Vf | 20.3 | 22.4 | 24 | V | If=20mA | - |
| Prąd zasilający | Jeśli | - | 20 | - | mA | - | - |
| Wsteczne napięcie | Vr | - | - | 5 | V | - | |
| Rozpraszanie mocy | Pd | - | 448 | - | mW | - | |
| Intensywność światła dla LCM |
- |
- | 500 | - | Cd/m2 | If=20mA | - |
| Jednorodność dla LCM | - | 70 | 75 | - | % | If=20mA | - |
| Kolor podświetlenia | Biały | ||||||
