Szczegóły Produktu:
|
| Produkt: | 4.3 cali wyświetlacz TFT LCD | Rozstrzygnięcie: | 480x800 pikseli |
|---|---|---|---|
| Interfejs: | RGB | Kierunek patrzenia: | Wszystkie kąty widzenia |
| Ekran dotykowy: | Z rezystancyjnym ekranem dotykowym | Luminancja powierzchni: | 300 cd/m2 (możliwość dostosowania) |
| Układ scalony sterownika: | HX8369-A01 | Napięcie jazdy: | 2,8 V |
| Temperatura robocza: | -20℃ do +70℃ | Temperatura przechowywania.: | -30℃ do +80℃ |
| Połączenie: | ZIF FPC (konfigurowalny) | Zgodność: | Zgodny z REACH i RoHS |
| Podkreślić: | Rezystywny ekran dotykowy RGB TFT Display,Wyświetlacz TFT 480x800 RGB,Pionowy wyświetlacz LCD RGB TFT |
||
4.3-calowy wyświetlacz RGB TFT 480x800 pikseli z rezystywnym ekranem dotykowymWprowadzenie produktu
Szybki przegląd produktu
Rozmiar: 4,3-calowy wyświetlacz IPS TFT
Rozstrzygnięcie: 480 x 800 kropek
W kierunku widzenia: IPS wszystkie kąty widzenia
Interfejs: RGB
¢ IC sterownika: HX8369
¢ Zarząd kontrolny: nie
Światłość (cd/m2): 300
¢ Ekran dotykowy: paneł dotykowy o odporności
Opis produktu
SAEF TECHNOLOGY SF-TC430S-8501A-T to 4,3-calowy pełny wyświetlacz TFT-LCD o rozdzielczości 480x800 (480 poziomych x 800 pixelów pionowych).Napięcie zasilania (VCC) do napędu panelu LCD wynosi 2.6V do 3.3V, z typowym napięciem 2,8V. Wspiera interfejs RGB. Ten 4,3-calowy moduł ekranu dotykowego może być używany do wysokiej jakości obrazów kolorowych, które wymagają wyświetlenia TFT w systemach wbudowanych,automatyzacja, GPS, sprzęt medyczny, sprzęt przemysłowy, sprzęt bezpieczeństwa itp.
SF-TC430S-8501A-T to TFT typu IPS-LCD o jasności 300 cd/m2 (typowa wartość), odpowiedni do zastosowań wymagających jaśniejszego podświetlenia.Jasność powierzchni może być dostosowana do 1000cd/m2Ten rezystywny wyświetlacz dotykowy TFT 4,3-calowy może działać w temperaturze od -20 °C do +70 °C; temperatura przechowywania wynosi od -30 °C do +80 °C.
Informacje o produkcie
| Produkt: | 4.3 cali wyświetlacz TFT LCD |
| Rozstrzygnięcie: | 480x800 pikseli |
| Interfejs: | RGB |
| W kierunku widzenia: | Wszystkie kąty widzenia (IPS) |
| Ekran dotykowy: | Z ekranem dotykowym o odporności |
| Światłość powierzchni: | 300 Cd/m2 (dostosowalne) |
| System sterowania: | HX8369-A01 |
| napięcie napędowe: | 2.8 V |
| Temperatura pracy: | -20°C do +70°C |
| Temperatura przechowywania: | -30°C do +80°C |
| Połączenie: | ZIF FPC (wykonalne) |
| Zgodność: | Zgodność z przepisami REACH i RoHS |
4.3-calowy wyświetlacz RGB TFT 480x800 pikseli z rezystywnym ekranem dotykowymRysunek produktu
Definicja szpilki
| - Nie, nie. | Nazwa szpilki | Wpływ/wyjście | Opis |
| 1 | GND | Ja... | Powierzchnia |
| 2 | LEDA | O | Anodę LED |
| 3 | LEDK | O | Katodę LED |
| 4 | Wpływ | Ja... | Zasilanie 2,8 V |
| 5 | IOVCC | Ja... | Zasilanie 2.8V/1.8V Napięcie |
| 6 | SDO | Ja... | Serialny sygnał wejściowy |
| 7 | SDI | Ja... | Serialny sygnał wejściowy |
| 8 | GND | Ja... | Powierzchnia |
| 9 | SCL_WR | Ja... | Odczytywanie sygnału strobowego |
| 10 | CS | Ja... | Pin wejściowy dla sygnału wyboru chipa |
| 11 | NC | Ja... | NC |
| 12 | Zresetowanie | Ja... | Sygnał wejściowy LCM Reset |
| 13-20 | R0-R7 | Wpływ/wyjście | Wyświetlanie danych I/O |
| 21-28 | G0-G7 | Wpływ/wyjście | Wyświetlanie danych I/O |
| 29-36 | B0-B7 | Wpływ/wyjście | Wyświetlanie danych I/O |
| 37 | DE | Ja... | Sygnał umożliwiający obsługę danych dla interfejsu RGB |
| 38 | GND | Ja... | Powierzchnia |
| 39 | PLK | Ja... | Sygnał zegara kropkowego do obsługi interfejsu RGB |
| 40 | GND | Ja... | Powierzchnia |
| 41 | HS | Ja... | Liniowy poziomy sygnał synchronizujący |
| 42 | VS | Ja... | Sygnał synchronizacji pionowej ramy |
| 43 | Identyfikacja | - | - |
| 44 | PWM | Ja... | Ta szpilka jest podłączona do zewnętrznego sterownika LED. |
| 45-46 | GND | Ja... | Powierzchnia |
| 47 | YU | O | Pin panelu dotykowego |
| 48 | XL | O | Pin panelu dotykowego |
| 49 | YD | O | Pin panelu dotykowego |
| 50 | XR | O | Pin panelu dotykowego |
| 51 | GND | Ja... | Powierzchnia |
Charakterystyka prądu stałego
| Pozycja | Symbol | Min. | Rodzaj | Maksymalnie | Jednostka | Warunki badania |
| Napięcie robocze | VDD | 2.6 | 2.8 | 3.3 | V | - |
| Prąd zasilający | IDD | - | - | 5 | mA | VDD=2,8V, Ta=25°C |
| Napięcie wejściowe | HIV | 0.8VDD | - | VDD | V | - |
| VIL | 0 | - | 0.2VDD | V | ||
| Prąd przecieku wejściowego | IIL | - Jeden.0 | - | 1.0 | mA | VIN=VDD lub VSS |
Światło tylne Właściwości elektroptyczne
| Pozycja | Symbol | Min. | TYP | Max. | Zjednoczenie |
Badanie Warunki |
Uwaga: |
| Napięcie zasilania | Vf | - | 25.6 | - | V | If=20 mA | - |
| Prąd zasilający | Jeśli | - | 20 | - | mA | - | - |
| Wsteczne napięcie | Vr | - | - | 5 | V | - | |
| Rozpraszanie mocy | Pd | - | - | - | mW | - | |
| Intensywność światła dla LCM |
- |
- | 300 | - | Cd/m2 | If=20mA | - |
| Jednorodność dla LCM | - | 80 | - | - | % | If=20 mA | - |
| Kolor podświetlenia | Biały | ||||||

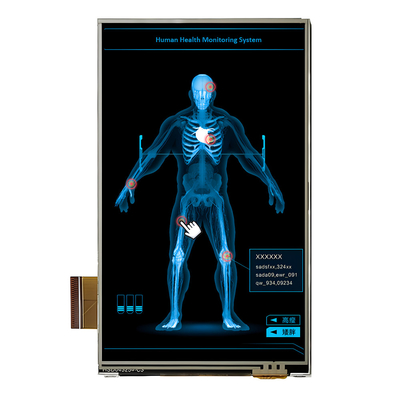

4.3-calowy wyświetlacz RGB TFT 480x800 pikseli z rezystywnym ekranem dotykowymObraz produktu
TFT LCD Display Module Producent - ponad 300 standardowych elementów TFT na linii
SAEF Technology jest wiodącym światowym producentem ekranów TFT LCD z siedzibą w Chinach.22" okrągły, 1,28" okrągły,1.44", 1.54", 1.77, 2", 2.1" okrągły, 2.2" 2.3", 2.4", 2.6", 2.8", 3", 3.1", 3.2", 3.4" 3.5", 3.6", 3.7", 4", 4.3", 4.6", 5", 5.5", 5.6", 5.7", 6.5", 7", 8", 9", 10.1", 10.2", 10.4", 11.6", 12.1", 12.3", 13.3", 14",15", 15.6", 17", 17.3" 18.4", 18.5", 19", 21.3", 21.5", 23.8", 24", 25", 27" i 28" TFT (rozmiar poprzeczny obszaru aktywnego) itp. Na tej stronie internetowej wymieniono ponad 300 standardowych modeli TFT;Ponadto, niemal każdy element jest dopuszczalny do pochodzenia ze standardowych elementów w celu spełnienia wymagań klientów.
Ekrany SAEF TFT kwalifikują się zgodnie ze standardem przemysłowym, w tym standardowe moduły TFT-LCD, IPS TFT, wysokiej jasności TFT LCD (ekran czytelny na światło słoneczne), panele TFT z płytami sterowania,Rodzaj pręta TFTWyświetlacze te obejmują tryb krajobrazu lub portretów.Wyświetlacze SAEF TFT LCD są dostępne w różnych rozdzielczościach, a ekran dotykowy jest opcjonalny w technologii rezystywnej i przewidującej pojemność (PCAP touch screen)Wiele naszych modułów wyświetlaczy TFT posiada więcej niż jeden interfejs, w tym MCU, RGB, TTL, LVDS i MIPI DSI.Moduły SAEF TFT są idealne do wielu zastosowań, w tym kontroli przemysłowej, maszyny do kawy, sprzęt medyczny, system POS, automatyka, nawigacja GPS, artykuły branżowe, kontrola energii, telekomunikacja, sprzęt medyczny itp.
Dlaczego wybrać nas?
1Zapewniamy rozwiązanie na zamówienie LCD Display
Czy produkt ma specjalne wymagania dotyczące zastosowania, specyfikacje elektryczne, specyfikacje optyczne, funkcje dotykowe lub wymiary mechaniczne, które wymagają dostosowanych wyświetlaczy?SAEF może spełniać wymagania LCD na zamówienie.
2. Całkowite rozwiązania dla ekranu dotykowego i wyświetlacza
Martwisz się o montaż ekranu dotykowego i wyświetlacza?SAEF może zapewnić niestandardowe i standardowe rozwiązania dotykowe, w tym rozwiązania wielo-dotknięcia rezystywne i pojemne, w tym usługę wiązania powietrza i optycznego..
3Zaangażowanie w zapewnienie rzetelności jakości
SAEF posiada certyfikat ISO9001:2015 i ISO14000, spełniający wymagania RoHS, REACH i inne przepisy dotyczące środowiska na rynkach światowych.badania niezawodności i starzenia.
4. Długoterminowa podaż
W normalnych okolicznościach produkty, które zalecamy, mogą być dostarczane przez ponad 5 lat.Z góry zrobimy alternatywne plany, aby zapewnić Państwa długoterminowe zapotrzebowanie na dostawę.
