Szczegóły Produktu:
|
| Produkt: | 3.5 cali wyświetlacz TFT | Rozstrzygnięcie: | 320x240 punktów |
|---|---|---|---|
| Ekran dotykowy: | z ekranem dotykowym PCAP | Osłona obiektywu: | Możliwość dostosowania |
| Kierunek patrzenia: | Godzina szósta | Interfejs: | INTERFEJS RGB |
| Wym. konturu: | 76,9 x 63,9 x 4,65 mm | Kod PIN: | 54 piny |
| Prąd zasilania podświetlenia: | 20mA | Napięcie zasilania podświetlenia: | 19,2 V |
| Połączenie: | ZIF FPC | Luminancja powierzchni: | 320 cd/m2 (nity) |
| Napięcie zasilania logiki: | 1,6 ~ 3,3 V | Napięcie wejściowe: | VDD+0,3 V |
| Temperatura pracy: | -20 do 70 °C | Temperatura przechowywania: | -30 do 80°C |
| świadectwo: | ISO9001:2015 / ISO1400:2015 | Zgodność: | Zgodny z REACH i RoHS |
| Podkreślić: | 3Ekran TFT LCD o wymiarze 0,5",Pojemnościowy ekran dotykowy TFT LCD |
||
3.5" pojemnościowy ekran dotykowy TFT, 3,5" ekran LCD TFT 320x240 RGB Wstęp do produktu
Szybki przegląd produktu
¢ Numer modelu SF-TO350M-8840A-CT
¥3,5" ekran dotykowy TFT, 3,5" ekran LCD TFT
Rozstrzygnięcie: 320 x 240 kropek
/ kierunek widzenia: 6H
Interfejs: RGB
¢ IC sterownika: HX8238
Światłość (cd/m2): 300
Ekran dotykowy: Projektowany ekran dotykowy pojemnościowy (PCAP)
/Punkt wykrywania: 5 palców
Opis
SAEF TECHNOLOGY SF-TO350M-8840A-CT to 3,5 cala jednostka wyświetlania z ciekłych kryształów, która wykorzystuje tranzystory z cienką warstwą jako aktywne komponenty i zawiera piksele.3) przezroczysty panel głównego TN-LCDRozdzielczość tego panelu wynosi 320 (RGB) x 240 pikseli i może wyświetlać do 167M kolorów.
SF-TO350M-8840A-CT jest wyposażony w ekran dotykowy PCAP, który jest strukturą G + G. SF-TO350M-8840A-CT obsługuje interfejs RGB, a ekran dotykowy jest interfejsem IIC.
Moduł SF-TO350M-8840A-CT TFT LCD jest szeroko stosowany w urządzeniach przenośnych, takich jak czarne skrzynki, urządzenia inteligentne, mobilne POS, czytniki gotówki, telefony przenośne GPS, przenośne maszyny zamawiające,analizatory sygnałów, sprzęt laboratoryjny, systemy bezpieczeństwa, domowa automatyka, mini odtwarzacze audio i monitora dla dzieci.
Cechy
| Produkt: | 3.5 cali wyświetlacz TFT |
| Rozstrzygnięcie: | 320X240 kropek |
| Okładka soczewki: | Dostosowywalne |
| Interfejs: | Interfejs RGB |
| Numer szpilki: | 54 szpilki |
| Ekran dotykowy: | Z PCAP touch screen |
| Światłość powierzchni: | 320 Cd/m2 |
| W kierunku widzenia: | O szóstej |
| Opis: | 76.9x63.9x4.65 (mm) |
| Prąd zasilania światłem tylnym: | 20 mA |
| napięcie zasilania światłem tylnym: | 19.2 V |
| Połączenie: | ZIF FPC |
| Napięcie wejściowe: | VDD+0,3 V |
| Napięcie zasilania dla logiki: | 10,6 ~ 3,3 V |
| Temperatura pracy: | -20 do 70 °C |
| Temperatura przechowywania: | -30 do 80 °C |
| Certyfikat: | ISO9001:2015 / ISO1400:2015 |
| Zgodność: | Zgodność z przepisami REACH i RoHS |
| Szpilka | Symbol | Funkcja |
|---|---|---|
| 1 ~ 2 | Światło LED | Zasilanie dla katody światła tylnego LED |
| 3 ~ 4 | LED+ | Pojemność dla anody podświetlenia LED |
| 5 ~ 7 | NC | Brak połączenia. |
| 8 | /RESET | Zresetowanie sprzętu |
| 9 | SPENA | Chip wybierz pin interfejsu seryjnego |
| 10 | SPCLK | Wskaźnik zegara seryjnego interfejsu (SPCK) |
| 11 | SPDAT | Pin wejściowy danych w trybie seryjnym (SPDA) |
| 12 ~ 19 | B0~B7 | Autobus danych |
| 20 ~ 27 | G0~G7 | Autobus danych |
| 28 ~ 35 | R0~R7 | Autobus danych |
| 36 | HSYNC | Sygnał synchronizacji linii |
| 37 | VSYNC | Sygnał synchronizacji ram |
| 38 | DCLK | Źródło sygnału kropkowego i oscylatora |
| 39 ~ 40 | NC | Brak połączenia. |
| 41~42 | Wpływ | Zasilanie |
| 43~47 | NC | Brak połączenia. |
| 48 do 50 | SEL2~SEL0 | Pin wejściowy do wyboru trybu interfejsu wejściowego |
| 51 | NC | Brak połączenia. |
| 52 | DE | Wyświetlacz włączyć szpilkę z kontrolera. Połączenie z VDDIO lub pływające, jeśli nie jest używane. |
| 53 | DGND | Połączenie z systemem uziemienia. |
| 54 | AVSS | Połączenie z naziemieniem systemu. |
| Pozycja | Symbol | Min. | Rodzaj | Maksymalnie | Jednostka |
|---|---|---|---|---|---|
| Napięcie zasilania dla LCM | Wpływ | 1.6 | 2.8 | 3.3 | V |
| Prąd zasilania dla LCM | ICC | - | 8.6 | 15 | mA |
| Dostarczanie PCAP | VDDT | 3.0 | 3.3 | 3.6 | V |
| ICTP | - Co się stało? | 45 | 68 | mA |

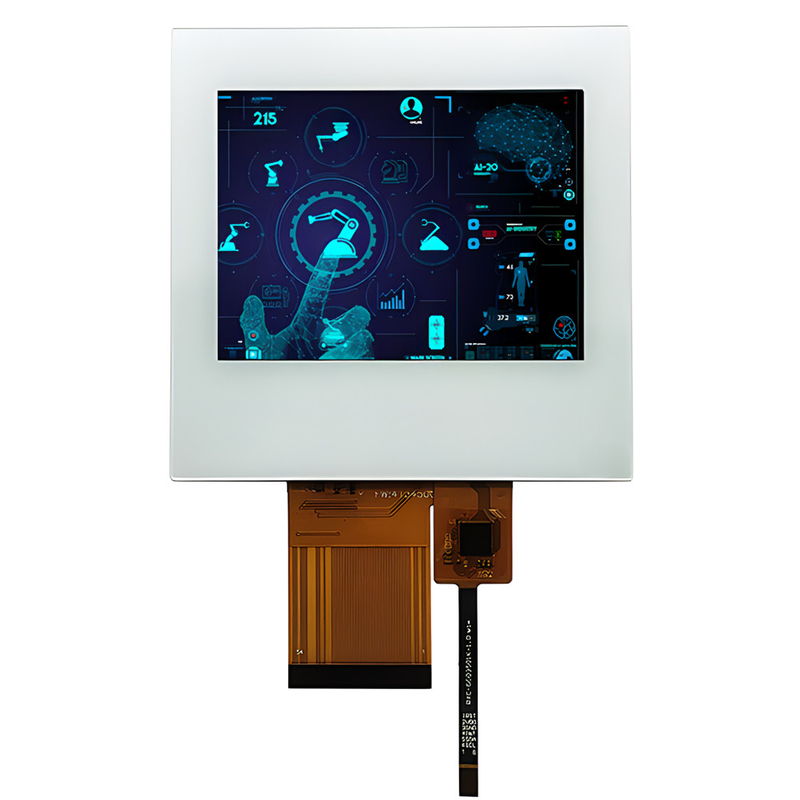

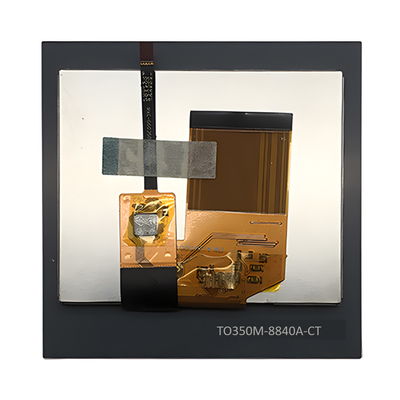

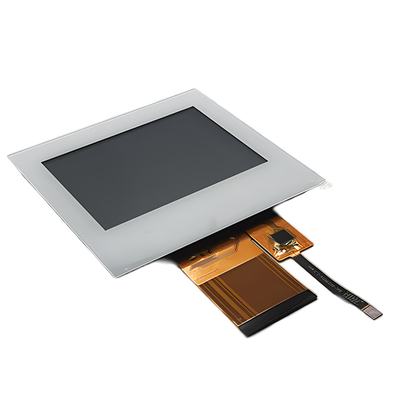

3.5" pojemnościowy ekran dotykowy TFT, 3,5" ekran LCD TFT 320x240 RGB Interfejs Obraz produktu
Zakłady produkcyjne i certyfikaty
Słowo kluczowe wyszukiwania: tft 3,5", 3,5" tft lcd, 3,5" tft lcd, 3,5" tft lcd, tft lcd 3.5, wyświetlacz 3,5 tft, wyświetlacz 3,5 "tft, wyświetlacz 3,5 "tft, wyświetlacz 3,5 "tft, wyświetlacz 3,5 "tft, wyświetlacz 3,5 "tft, wyświetlacz LCD, wyświetlacz 3,5 "tft, wyświetlacz 3,5 "tft, wyświetlacz 3,5 "tft, wyświetlacz 3,5 "tft,Ekran LCD 3,5 cala, 3,5 cala RGB TFT, TFT 3,5 cala RGB, 3,5 QVGA, China 3,5 cala TFT.
