Szczegóły Produktu:
|
| Produkt: | 20,4-calowy LCD TFT | Ekran dotykowy: | Bez ekranu dotykowego |
|---|---|---|---|
| Rozstrzygnięcie: | 240x320 punktów | Wymiary szkła nakrywkowego: | Bez (wykonalne) |
| Kierunek patrzenia: | 12:00 | Interfejs: | MPU 16 |
| Kod PIN: | 40 PIN-ów | Połączenie: | Podłączanie (konfigurowalne) |
| Luminancja powierzchni: | 200 cd/m2 (nitów) | Żywotność diody LED: | 40 000 godzin |
| Układ scalony sterownika: | ST7789V | Zgodność: | Zgodny z REACH i RoHS |
| Podkreślić: | MCU Interface TFT LCD Display,240x320 kropek wyświetlacz TFT LCD,Wyświetlacz TFT LCD o przekątnej 2 |
||

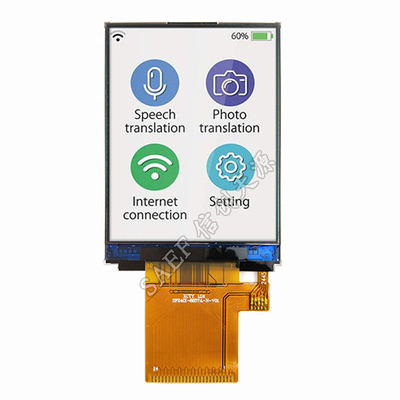

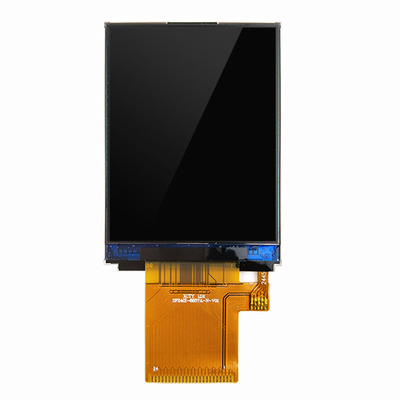

TFT LCD 2,4 cali 240x320 kropek, 2,4" TFT Display MCU Interfejs ZIF FPC Connection
Krótki przegląd produktu:

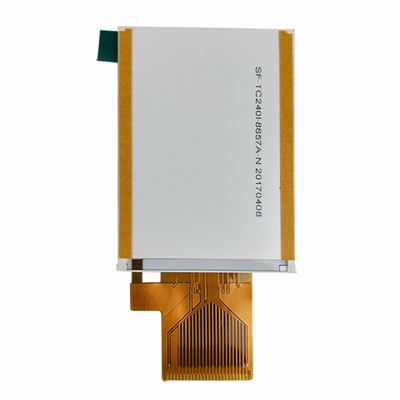

¥Model nr SF-TC240I-8657A-N
′′2,4" TFT SPI 240x320
Rozmiar: 2,5 cm
Rozstrzygnięcie: 240×320 kropek
/Ruch widzenia:12H
Interfejs: MCU
¢ IC sterownika:ST7789V
¢Półka kontrolna: nie
Światłość (cd/m2): 200
¢ ramka przez dziurę: nie
Ekran dotykowy: bez ekranu dotykowego
SF-TC240I-8657A-N to moduł TFT-LCD o przekątnej 2,4 cala o rozdzielczości 240x320 pikseli.napięcie zasilania w zakresie analogowym (VCC) od 2.5V do 3.0V. Ten moduł ma panel powierzchniowy oświetlenia, kierunek widzenia 12:00, inwersja skali szarej 6:00, współczynnik kontrastu 500:1.
Moduł SF-TC240I-8657A-NTFT-LCD jest w trybie portretowym o jasności 200 nits (typowa wartość).SF-TC240I-8657A-N może działać w temperaturze od -20°C do +70°C; temperatury przechowywania wahają się od -30 do +80°C.
Charakterystyka:
| Produkt: | 20,4-calowy LCD TFT | Ekran dotykowy: | Bez ekranu dotykowego (przystosowany) |
|---|---|---|---|
| Rozstrzygnięcie: | 240x320 kropek | Wymiar szkła pokrywy: | Bez (wykonalne) |
| W kierunku widzenia: | 12:00 | Interfejs: | MPU 16 |
| Numer szpilki: | 40 szpilów | Połączenie: | Wtyczka (wykonalna) |
| Światłość powierzchni: | 200 Cd/m2 (nits) | Żywotność LED: | 40000 godzin |
| System sterowania: | ST7789V | Zgodność: | Zgodność z przepisami REACH i RoHS |
20, 4 cala TFT LCD Display Rysunek
| - Nie, nie. | Nazwa kodu PIN | Wpływ/wyjście | Opis |
| 1 | Wpływ | Ja... | Zasilanie 2,8 V |
| 2 | GND/K | Ja... | Powierzchnia |
| 3 | LEDA | O | Anodę LED |
| 4 | Zresetowanie | Ja... | Sygnał wejściowy LCM Reset |
| 5 | CS | Ja... | Pin wejściowy dla sygnału wyboru chipa |
| 6 | RS | Ja... | Zarejestruj wybrany sygnał |
| 7 | WR | Ja... | Wpisz sygnał stroboskopiczny |
| 8 | R & D | Ja... | Odczytywanie sygnału strobowego |
| 9-24 | DB0-DB15 | Wpływ/wyjście | Wyświetlanie danych I/O |
| Pozycja | Symbol | VAulje | Jednostka |
| Napięcie zasilania logicznego | VDD | 1.6~3.3 | V |
| Wpływnapięcie | Wino | VDD+0.3 | V |
| Temperatura pracy | Topr | -20 do 70 | °C |
| Temperatura przechowywania | Tstg | -30 do 80 | °C |
| Pozycja | Symbol | Min. | Rodzaj | Maksymalnie | Jednostka | Warunki badania |
| Napięcie robocze | VDD | 2.6 | 2.8 | 3.3 | V | / |
| Prąd zasilający | Ja...DD | / | / | 5 | mA | VDD= 2,8 V, Ta = 25°C |
| Napięcie wejściowe | VIH | 0.8VDD | / | VDD | V | / |
| VJa...L | 0 | / | 0.2VDD | V | ||
| Prąd przecieku wejściowego | Ja...IL | - Jeden.0 | / | 1.0 | mA | VIN=VDDlub VSS |
| Pozycja | Symbol | Min. | TYP | Max. | Zjednoczenie | BadanieWarunki |
| Napięcie zasilania | Vf | 3.2 | V | If=80mA | ||
| Prąd zasilający | Jeśli | / | 80 | / | mA | / |
| Wsteczne napięcie | Vr | / | / | 5 | V | / |
| Rozpraszanie mocy | Pd | / | 288 | / | mW | / |
| Intensywność światła dla LCM |
/ |
/ | 200 | / | Cd/m2 | If=80mA |
| Jednorodność dla LCM | / | 80 | / | / | % | If=80 mA |
