Szczegóły Produktu:
|
| Produkt: | 3.5 cali wyświetlacz TFT | Rozstrzygnięcie: | 320*240 kropek |
|---|---|---|---|
| Ekran dotykowy: | Panel dotykowy o odporności (nieobowiązkowa opcja CTP) | Wymiary szkła nakrywkowego: | Dostosowywalne |
| Wymiar zarysu: | 630,9 x 76,9 x 4,45 (mm) | Kierunek patrzenia: | 6:00 |
| interfejs: | RGB | Kod PIN: | 54 piny |
| Połączenie: | ZIF | Luminancja powierzchni: | 400cd/m2 (nity) |
| Żywotność diody LED: | 40 000 godzin | Układ scalony sterownika: | HX8238D |
| Temperatura robocza: | -20°C do +70°C | Zgodność: | Zgodny z REACH i RoHS |
| Podkreślić: | 3,5-calowy wyświetlacz LCD TFT,Wyświetlacz LCD TFT z interfejsem RGB |
||
** Pobierz arkusz danych **
SF-TC350M-9268A1-T Specyfikacja.pdf < z oporowym ekranem dotykowym >
SF-TC350M-9268A1-N Specyfikacja.pdf < bez ekranu dotykowego >
3.5 cali wyświetlacz TFT LCD 320x240 RGB Interfejs Wprowadzenie produktu
Szybki przegląd produktu
Opis
SF-TC350M-9268A1-T to 3,5 cali wyświetlacz TFT-LCD o rozdzielczości 320x240 pikseli i jasności 400 cd/m2.Wymiar modułu wyświetlacza wynosi 63.9 x 76,9 x 4,45 mm, a powierzchnia aktywna wynosi 70,08 x 532,56 mm. Zakres napięcia zasilającego dla analogowego wynosi 2,5 V do 3,3 V; typowa wartość wynosi 2,8 V.
Moduł wyświetlania wykorzystuje ekran typu TN, którego kąt skrętu wynosi 6H. Moduł SF-TC350M-9268A1-T może działać w temperaturze od -20 °C do +70 °C; jego temperatury przechowywania wahają się od -30 °C do +80 °C.

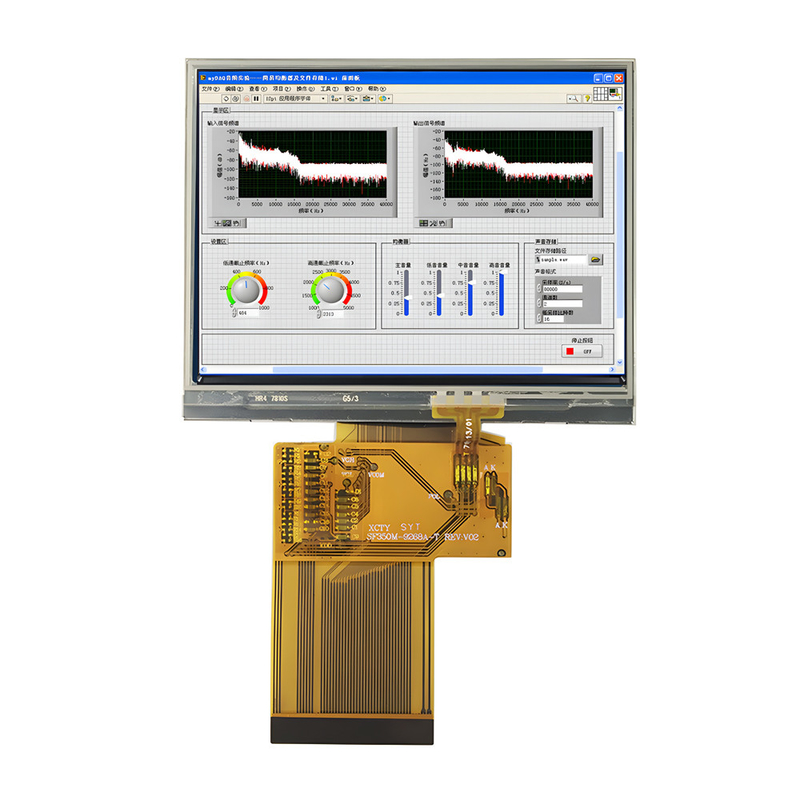

30,5-calowy wyświetlacz TFT LCD 320x240 RGB Interfejs rysunek produktu
Definicja szpilki
| Pin NIE. | Symbol | Wpływ/wyjście | Opis |
| 1 | LED-K1 | Ja... | Katodę LED |
| 2 | LED-K2 | Ja... | Katodę LED podłączyć do LED-K1 |
| 3 | LED-A1 | Ja... | Anodę LED |
| 4 | LED-A2 | Ja... | Anodę LED podłączyć do LED-A1 |
| 5 ~ 7 | NC | - | Brak połączenia. |
| 8 | /RESET | Ja... | Zresetować pin |
| 9 | CS | Ja... | Pin wejściowy dla sygnału wyboru chipa |
| 10 | SCL | Ja... | Sygnał zegarowy SPI |
| 11 | SDI | Ja... | Pin wejściowy interfejsu SPI |
| 12 | B0 | Ja... | Błękitny sygnał danych (LSB) |
| 13~19 | B1-7 | Ja... | Błękitny sygnał danych |
| 20 | G0 | Ja... | GREEN Sygnał danych ((LSB) |
| 21 ~ 27 | G1-7 | Ja... | GREEN sygnał danych |
| 28 | R0 | Ja... | RED sygnał danych (LSB) |
| 29 do 35 | R1-7 | Ja... | Czerwony sygnał |
| 36 | HSYNC | Ja... | Horyzontalny sygnał synchronizujący |
| 37 | VSYNC | Ja... | Sygnał synchronizacyjny pionowy |
| 38 | DOTCLK | Ja... | Sygnał zegara do próbki każdej daty |
| 39 ~ 40 | NC | - | Brak połączenia. |
| 41 | VDD | Ja... | Źródło zasilania +2,8V |
| 42 | VDDIO | Ja... | 1.8V~2.8V Źródło mocy |
| 43 | YU | Ja... | Pin panelu dotykowego |
| 44 | XL | Ja... | Pin panelu dotykowego |
| 45 | YD | Ja... | Pin panelu dotykowego |
| 46 | XR | Ja... | Pin panelu dotykowego |
| 47 ~ 51 | NC | - | Nie połączenie |
| 52 | ENABLE | Ja... | Wprowadzanie danych |
| 53~54 | GND | Ja... | Ziemia mocy |
Maksymalny absolutny limit
| Pozycja | Symbol | Wartość | Jednostka |
| Napięcie zasilania logicznego | VDD | 1.6~3.3 | V |
| Napięcie wejściowe | Wino | VDD+0.3 | V |
| Temperatura pracy | Topr | -20 do 70 | °C |
| Temperatura przechowywania | Tstg | -30 do 80 | °C |
Charakterystyka prądu stałego (VDD=2,8V,Ta=25°C)
| Pozycja | Symbol | Min. | Rodzaj | Maksymalnie | Jednostka | Warunki badania |
| Napięcie robocze | VDD | 2.5 | 2.8 | 3.3 | V | - |
| Prąd zasilający | IDD | - | TBD | - | mA | VDD=2,8V, Ta=25°C |
| Napięcie wejściowe | HIV | 0.7VDD | - | VDD | V | - |
| VIL | 0 | - | 0.3VDD | V | ||
| Prąd przecieku wejściowego | IIL | - | TBD | - | mA | VIN=VDD lub VSS |
Światło tylne Właściwości elektroptyczne
| Pozycja | Symbol | Min. | TYP | Max. | Zjednoczenie |
Badanie Warunki |
Uwaga: |
| Napięcie zasilania | Vf | 17.5 | 19.2 | 20.5 | V | If=20 mA | - |
| Prąd zasilający | Jeśli | - | 20 | - | mA | - | - |
| Wsteczne napięcie | Vr | - | - | 5 | V | - | |
| Rozpraszanie mocy | Pd | - | 288 | - | mW | - | |
| Intensywność światła dla LCM |
- |
350 | 400 | 450 | Cd/m2 | If=20mA | - |
| Jednorodność dla LCM | - | 80 | - | - | % | If=20 mA | - |
| Kolor podświetlenia | Biały | ||||||
Specyfikacje panelu dotykowego
| Pozycja | Symbol | Min. | Typu. | Max, proszę. | jednostka | Uwaga |
| Przejrzystość | - | - | 82 | - | % | JIS K-7105 |
| Węgła | - | - | 1 | - | % | JIS K-7105 |
| Twardota powierzchni | - | - | 3 | - | H | 150gf 45° |
| Wzmocnienie FPC do łuszczenia | - | 5 | - | N | W górę 90° | |
| Zgięcie FPC | - | - | 3 | - | cykl | R=1.0, 90° |
| Siła wejściowa | - | - | 50 | GF | - | |
| Napęd nominalny | Dotknięcie V | 7 | V | D.C. | ||
| Odporność osi X | Rx | 150 | 500 | FPC PIN | ||
| Odporność osi X | Ry | 200 | 800 | |||
| Liniowość | - | - | ± 1.5 | ± 2.0 | % | - |
| Głoszenie | - | - | - | 20 | ms | - |
| Odporność na izolację | Ri | 10 | - | - | MΩ | - |
| Notatki Życie | - | 1,00,000 | - | - | Czasy | - |
| Żywotność wejścia | - | 1,000,000 | - | - | Czasy | - |
Charakterystyka optyczna
| Nie, nie, nie. | Pozycja | Symbol | Warunki | Specyfikacja | Jednostka | Uwaga: | |||
| Min. | Rodzaj | Maksymalnie | |||||||
| 1 | Czas reakcji | Tr+Tf | 25°C | - | 15 | - | Pani. | (1) ((2) | |
| 2 | Przekaźność (z PL) | T ((%) | - | - | 7.1 | - | - | - | |
| 3 | Wskaźnik kontrastu | Kr |
θ=0, Normalny kąt widzenia |
- | 250 | - | - | (1) (((3) | |
| 4 |
Oglądanie Kąt
|
- Nie, nie. | θR | CR>10 | - | 60 | - | Stopień | - |
| θL | - | 60 | - | ||||||
| - Nie, nie. | Θ+ | - | 45 | - | |||||
| - Nie. | - | 60 | - | ||||||

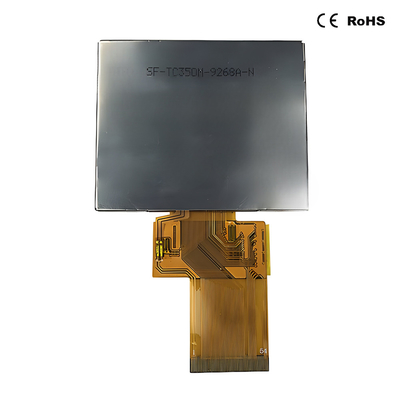

3.5 cali wyświetlacz TFT LCD 320x240 RGB Interfejs Obraz produktu
Zakłady produkcyjne i certyfikaty
