Szczegóły Produktu:
|
| Produkt: | Wyświetlacz LCD TFT o przekątnej 1,22 cala | Ekran dotykowy: | bez dotyku (z CTP opcjonalnie) |
|---|---|---|---|
| Rozstrzygnięcie: | 240*204 kropek | Wymiary szkła nakrywkowego: | Możliwość dostosowania |
| Kierunek patrzenia: | IPS (wszystkie kąty widzenia) | Interfejs: | SPI |
| Kod PIN: | 13 szpilów | Wymiar zarysu: | 330,66 x 33,02 x 1,5 mm |
| Połączenie: | ZIF FPC | Luminancja powierzchni: | 300 cd/m2 (nitów) |
| Żywotność diody LED: | 40 000 godzin | Zgodność: | Zgodny z REACH i RoHS |
| Podkreślić: | 1.22-calowy wyświetlacz TFT LCD,SPI Interface TFT LCD Display |
||
1.22-calowy wyświetlacz TFT LCD 240x204 pikseli Interfejs SPI Wprowadzenie produktu
Szybki przegląd produktu
Opis

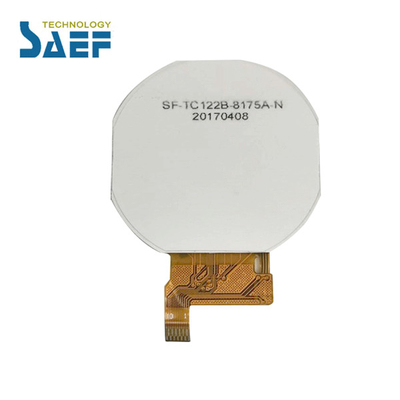

SF-TC122B-8175A-N to 1,22-calowy przekątny 240x204 pełnokolorowy okrągły ekran TFT LCD. obsługuje interfejs SPI, szeroko stosowany w urządzeniach noszonych, okrągłych wyświetlaczach, odtwarzaczach MP3, urządzeniach ręcznych itp..Dla łatwego połączenia z gospodarzem, FFC/FPC dopasowuje się do łatwo dostępnych gniazdek ZIF.
SF-TC122B-8175A-N to TFT-LCD w trybie okrągłym o jasności 300 nits (typowa wartość). może działać w temperaturze od -20°C do +70°C,jego temperatury przechowywania wahają się od -30°C do +80°C. jako 1,22 cali okrągły moduł wyświetlacza TFT szeroko stosowany w różnych zastosowaniach, dostosowujemy interfejs RGB SPI z różną długością ogona. rysunki poniżej dla szczegółowej kontroli.
1.22-calowy wyświetlacz TFT LCD 240x204 piksele Interfejs SPI Rysunek produktu
Definicja kodu PIN
| - Nie, nie. | Nazwa kodu PIN | Wpływ/wyjście | Opis |
| 1 | LEDK2 | O | Katodę LED |
| 2 | LEDK1 | O | Katodę LED |
| 3 | LEDA | O | Anodę LED |
| 4 | GND | Ja... | Powierzchnia |
| 5 | FMARK | Ja... | Efekt rozdzierania szpilki wyjściowej do synchronizacji MCU z pisaniem ramki, aktywowany przez polecenie S / W. |
| 6 | SDA | Ja... | Wyświetlanie sygnału wejściowego danych |
| 7 | SCLK | Ja... | W interfejsie seryjnym używane jest jako SCL. |
| 8 | RS | Ja... | Wyświetlanie danych/pin wyboru polecenia w interfejsie seryjnym o 4 wierszach. |
| 9 | CS | Ja... | Pin wejściowy dla sygnału wyboru chipa |
| 10 | Zresetowanie | Ja... | Sygnał wejściowy LCM Reset |
| 11 | IOVCC | Ja... | Zasilanie 2.8V/1.8V Napięcie |
| 12 | Wpływ | Ja... | Zasilanie 2,8 V |
| 13 | GND | Ja... | Powierzchnia |
Maksymalna granica bezwzględna
| Pozycja | Symbol | Wartość | Jednostka |
| Napięcie zasilania logicznego | VDD | 1.6~3.3 | V |
| Napięcie wejściowe | Wino | VDD+0.3 | V |
| Temperatura pracy | Topr | -20 do 70 | °C |
| Temperatura przechowywania | Tstg | -30 do 80 | °C |
Charakterystyka prądu stałego (VDD=2,8V,Ta=25°C)
| Pozycja | Symbol | Min. | Rodzaj | Maksymalnie | Jednostka | Warunki badania |
| Napięcie robocze | VDD | 2.6 | 2.8 | 3.3 | V | - |
| Prąd zasilający | IDD | - | - | 5 | mA | VDD=2,8V, Ta=25°C |
| Napięcie wejściowe | HIV | 0.8VDD | - | VDD | V | - |
| VIL | 0 | - | 0.2VDD | V | ||
| Prąd przecieku wejściowego | IIL | - Jeden.0 | - | 1.0 | mA | VIN=VDD lub VSS |
Światło tylne Właściwości elektroptyczne
| Pozycja | Symbol | Min. | TYP | Max. | Zjednoczenie |
Badanie Warunki |
Uwaga: |
| Napięcie zasilania | Vf | 6.4 | V | Jeżeli=20AMA | - | ||
| Prąd zasilający | Jeśli | - | 20 | - | mA | - | - |
| Wsteczne napięcie | Vr | - | - | 5 | V | - | |
| Rozpraszanie mocy | Pd | - | 96 | - | mW | - | |
| Intensywność światła dla LCM |
- |
- | 300 | - | Cd/m2 | Jeżeli=20MA | - |
| Jednorodność dla LCM | - | 80 | - | - | % | Jeżeli=20MA | - |
| Kolor podświetlenia | Biały | ||||||
Charakterystyka optyczna
| Nie, nie, nie. | Pozycja | Symbol | Warunki | Specyfikacja | Jednostka | Uwaga: | |||
| Min. | Rodzaj | Maksymalnie | |||||||
| 1 | Czas reakcji | Tr+Tf | 25°C | - | 25 | - | Pani. | (1) ((2) | |
| 2 | Przekaźność (z PL) | T ((%) | - | - | 7.1 | - | - | - | |
| 3 | Wskaźnik kontrastu | Kr |
θ=0, Normalny kąt widzenia |
300 | 500 | - | - | (1) (((3) | |
| 4 |
Oglądanie Kąt
|
- Nie, nie. | θR | CR>10 | 80 | - | Stopień | - | |
| θL | 80 | - | |||||||
| - Nie, nie. | Θ+ | - | 80 | - | |||||
| - Nie. | - | 80 | - | ||||||

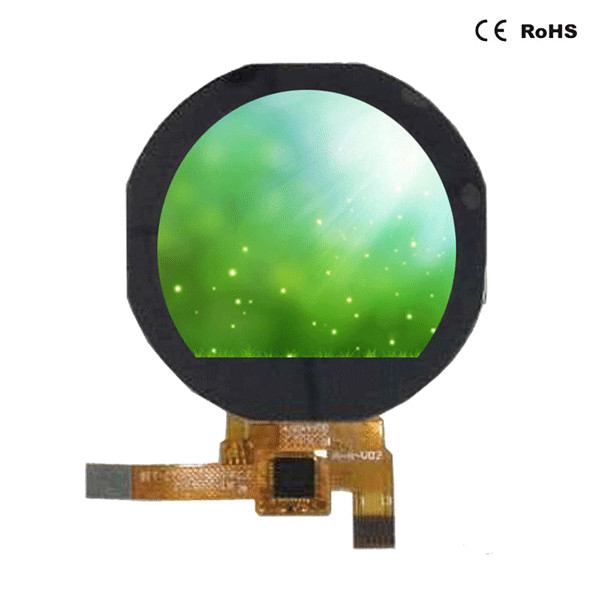

1.22-calowy wyświetlacz TFT LCD 240x204 pikseli Interfejs SPI Obraz produktu
