Szczegóły Produktu:
|
| Produkt: | Ekran TFT o przekątnej 1,44 cala | Ekran dotykowy: | Oporny panel dotykowy (nieobowiązkowy) |
|---|---|---|---|
| Rozstrzygnięcie: | 128x128 | Wymiary szkła nakrywkowego: | Dostosowywalne |
| Kierunek patrzenia: | 12:00 | interfejs: | MPU 8 bitów |
| Kod PIN: | 24 szpilki | Połączenie: | Wtykanie |
| Luminancja powierzchni: | 200 cd/m2 (nitów) | Żywotność diody LED: | 40 000 godzin |
| Układ scalony sterownika: | ST7735 | Zgodność: | Zgodny z REACH i RoHS |
| Podkreślić: | 1.44-calowy wyświetlacz TFT LCD,Wyświetlacz LCD TFT 128x128 kropek,8bitowy wyświetlacz TFT LCD |
||
SF-TC144H-8163A-T SPECIFICATION 2016-12-07.pdf
Wprowadzenie produktu
Szybki przegląd produktu
Opis
SF-TC144H-8163A-T to 1,44-calowy tryb kwadratowy z modułem TFT LCD z ekranem dotykowym o odporności (RTP), obsługuje interfejs MPU 8bits wyświetlający rozdzielczość 128x128 pikseli.Ten moduł TFT LCD jest wbudowany z sterownikiem IC ST7735 ((kompatybilny z IC ILI9163C). jego napięcie zasilania dla analogowego (Vcc) wynosi od 2,6 V do 3,3 V, typowa wartość 2,8 V. Moduł ten posiada panel powierzchniowy przeciwbłyskowy, kierunek widzenia 12 o'clock, inwersja skali szarości 6 o'clock.
Moduł SF-TC144H-8163A-T to kwadratowy typ TFT-LCD o jasności 150 nits (typowa wartość).Temperatura pracy wynosi od -20°C do +70°C; temperatury przechowywania wahają się od -30 do +80°C.

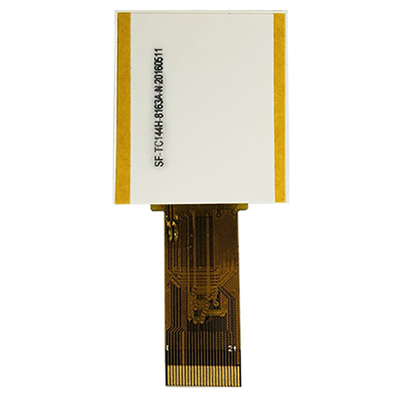

Rezystywny ekran dotykowy TFT LCD 1,44 cali MPU Interfejs Rysunek produktu
Opis kodu PIN
| - Nie, nie. | Nazwa kodu PIN | Wpływ/wyjście | Opis |
| 1 | YD | Ja... | Panel dotykowy w dół sygnał wejściowy |
| 2 | XL | Ja... | Panel dotykowy lewy sygnał wejściowy |
| 3 | YU | Ja... | Sygnał wejściowy z panelu dotykowego |
| 4 | XR | Ja... | Panel dotykowy po prawej stronie sygnał wejściowy |
| 5 | IOVCC | P | Zasilanie 1,8 V napięcie |
| 6 | GND | P | Ziemia silnikowa |
| 7 | VDD | P | Zasilanie2.8V Napęd |
| 8 | DB7 | Wpływ/wyjście | Wyświetlanie danych I/O |
| 9 | DB6 | Wpływ/wyjście | Wyświetlanie danych I/O |
| 10 | DB5 | Wpływ/wyjście | Wyświetlanie danych I/O |
| 11 | DB4 | Wpływ/wyjście | Wyświetlanie danych I/O |
| 12 | DB3 | Wpływ/wyjście | Wyświetlanie danych I/O |
| 13 | DB2 | Wpływ/wyjście | Wyświetlanie danych I/O |
| 14 | DB1 | Wpływ/wyjście | Wyświetlanie danych I/O |
| 15 | DB0 | Wpływ/wyjście | Wyświetlanie danych I/O |
| 16 | /RD | P | Odczytywanie sygnału strobowego |
| 17 | /WR | Ja... | Wpisz sygnał stroboskopiczny |
| 18 | RS | Ja... | Zarejestruj wybrany sygnał |
| 19 | /RESET | Ja... | Sygnał wejściowy LCM Reset |
| 20 | /CS | Ja... | Pin wejściowy dla sygnału wyboru chipa |
| 21 | BL-K | Ja... | Katodę LED |
| 22 | BL-K | Ja... | Katodę LED |
| 23 | BL-A | Ja... | Anodę LED |
| 24 | NC | - | - |
Maksymalna granica bezwzględna
| Pozycja | Symbol | Wartość | Jednostka |
| Napięcie zasilania logicznego | VDD | 1.6~3.3 | V |
| Napięcie wejściowe | Wino | VDD+0.3 | V |
| Temperatura pracy | Topr | - od 10 do 60 | °C |
| Temperatura przechowywania | Tstg | -20 do 60 | °C |
Charakterystyka prądu stałego (VDD=2,8V,Ta=25°C)
| Pozycja | Symbol | Min. | Rodzaj | Maksymalnie | Jednostka | Warunki badania |
| Napięcie robocze | VDD | 2.6 | 2.8 | 3.3 | V | - |
| Prąd zasilający | IDD | - | - | 5 | mA | VDD=2,8V, Ta=25°C |
| Napięcie wejściowe | HIV | 0.8VDD | - | VDD | V | - |
| VIL | 0 | - | 0.2VDD | V | ||
| Prąd przecieku wejściowego | IIL | - Jeden.0 | - | 1.0 | mA | VIN=VDD lub VSS |
Światło tylne Właściwości elektroptyczne
| Pozycja | Symbol | Min. | TYP | Max. | Zjednoczenie |
Badanie Warunki |
Uwaga: |
| Napięcie zasilania | Vf | 3.0 | 3.2 | 3.4 | V | Jeśli=40AMA | - |
| Prąd zasilający | Jeśli | - | 40 | - | mA | - | - |
| Wsteczne napięcie | Vr | - | - | 5 | V | - | |
| Rozpraszanie mocy | Pd | - | 96 | - | mW | - | |
| Intensywność światła dla LCM |
- |
- | 200 | - | Cd/m2 | If=40MA | - |
| Jednorodność dla LCM | - | 80 | - | - | % | If=40MA | - |
| Kolor podświetlenia | Biały | ||||||
Specyfikacje panelu dotykowego
| Pozycja | Symbol | Min. | Typu. | Max, proszę. | jednostka | Uwaga |
| Przejrzystość | - | - | 82 | - | % | JIS K-7105 |
| Węgła | - | - | 1 | - | % | JIS K-7105 |
| Twardota powierzchni | - | - | 3 | - | H | 150gf 45° |
| Wzmocnienie FPC do łuszczenia | - | 5 | - | N | W górę 90° | |
| Zgięcie FPC | - | - | 3 | - | cykl | R=1.0, 90° |
| Siła wejściowa | - | - | 50 | Gf | - | |
| Napęd nominalny | Dotknięcie V | 7 | V | D.C. | ||
| Odporność osi X | Rx | 150 | 500 | FPC PIN | ||
| Odporność osi X | Ry | 200 | 800 | |||
| Liniowość | - | - | ± 1.5 | ± 2.0 | % | - |
| Głoszenie | - | - | - | 20 | ms | - |
| Odporność na izolację | Ri | 10 | - | - | MΩ | - |
| Notatki Życie | - | 1,00,000 | - | - | Czasy | - |
| Żywotność wejścia | - | 1,000,000 | - | - | Czasy | - |
Charakterystyka optyczna
| Nie, nie, nie. | Pozycja | Symbol | Warunki | Specyfikacja | Jednostka | Uwaga: | |||
| Min. | Rodzaj | Maksymalnie | |||||||
| 1 | Czas reakcji | Tr+Tf | 25°C | - | 25 | - | Pani. | (1) ((2) | |
| 2 | Przekaźność (z PL) | T ((%) | - | - | 7.1 | - | - | - | |
| 3 | Wskaźnik kontrastu | Kr |
θ=0, Normalny kąt widzenia |
300 | 400 | - | - | (1) (((3) | |
| 4 |
Oglądanie Kąt
|
- Nie, nie. | θR | CR>10 | 60 | - | Stopień | - | |
| θL | 60 | - | |||||||
| - Nie, nie. | Θ+ | - | 60 | - | |||||
| - Nie. | - | 45 | - | ||||||

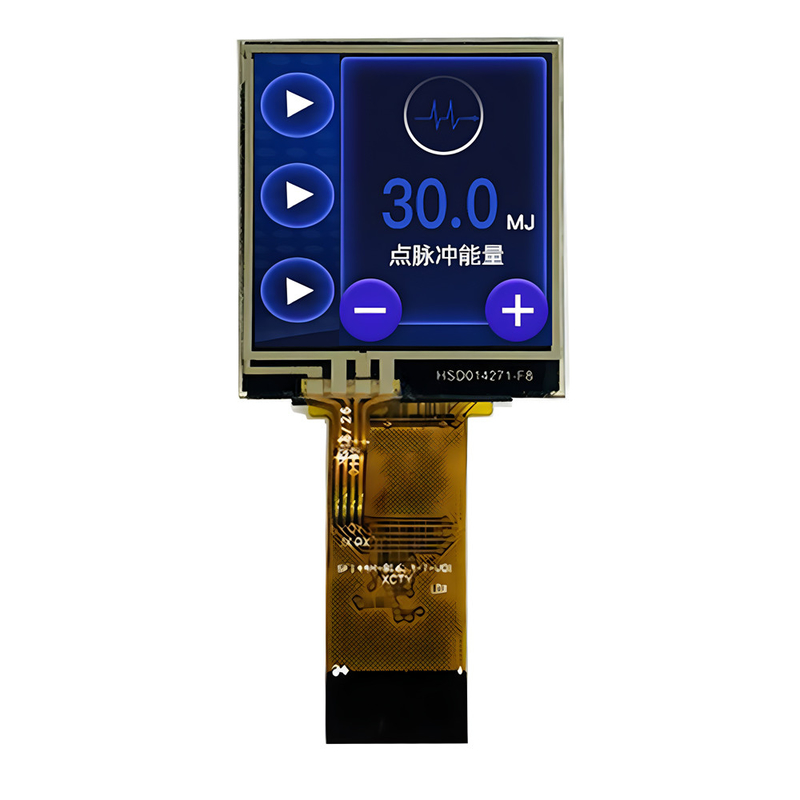

Odrzucający ekran dotykowy TFT LCD 1,44 cali MPU Interfejs Obraz produktu
