Szczegóły Produktu:
|
| Produkt: | Wyświetlacz TFT o przekątnej 1,77 cala | Ekran dotykowy: | Opcjonalne |
|---|---|---|---|
| Rozstrzygnięcie: | 128x160 | Wymiary szkła nakrywkowego: | Możliwość dostosowania |
| Kierunek patrzenia: | 12:00 | Interfejs: | Mpu 8 bit |
| Kod PIN: | 20 PINÓW | Połączenie: | Lutowanie |
| Luminancja powierzchni: | 250 cd/m2 | Żywotność diody LED: | 40 000 godzin |
| Temperatura robocza: | -20°C do +70°C | Zgodność: | Zgodny z REACH i RoHS |
| Podkreślić: | Wyświetlacz TFT 128x160 kropek,Interfejs MPU 1,77 cali wyświetlacz TFT |
||
10,77 cala wyświetlacz TFT LCD 8-bitowy MPU Interfejs Opis produktu
Szybki przegląd produktu
Opis
SF-TS177H-8784A-N to 1,77 cali moduł TFT LCD w trybie portretowym o rozdzielczości 128x160 kropek.i niektóre inne małe urządzenia elektroniczne. Ten moduł TFT LCD jest wbudowany z IC ILI9163V (kompatybilny z IC ST7735). napięcie zasilania dla analogowego (Vcc) wynosi od 2,6 V do 3,3 V, typowa wartość 2,8 V.Ten moduł ma panel powierzchniowy przeciwświetlenia, kierunek widzenia 12:00, odwrócenie skali szarości 6:00.
Moduł SF-TS177H-8784A-N to TFT-LCD w trybie portretowym i jest również dostępny w trybie opcji ekranu dotykowego, którego numer części SF-TS177H-8784A-T. Temperatura pracy wynosi od -20°C do +70°C;jego temperatury przechowywania wahają się od -30°C do +80°C.

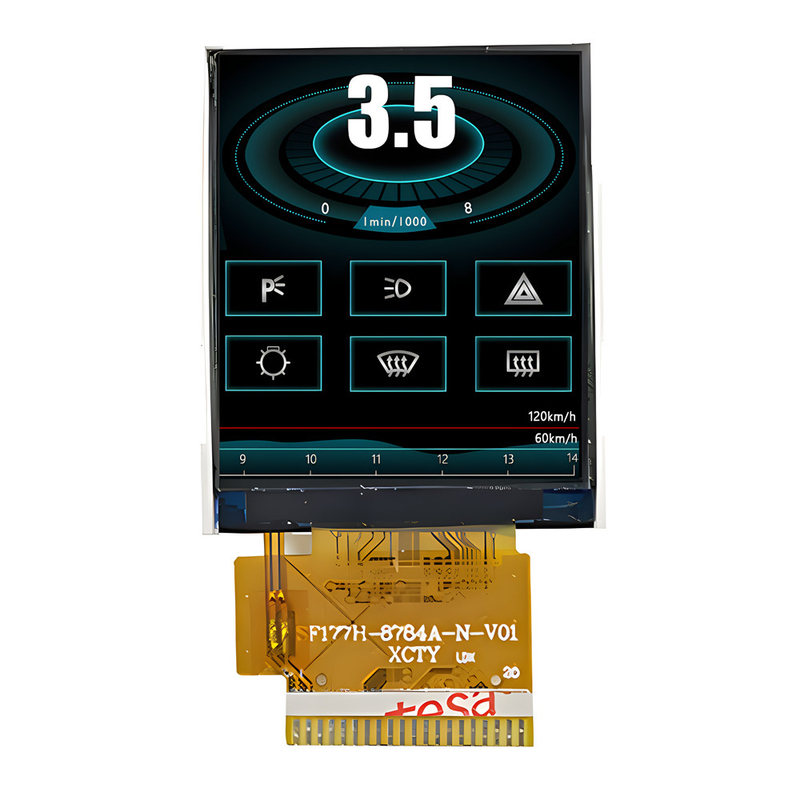

10,77 cala wyświetlacz TFT LCD 8-bitowy MPU Interfejs Rysunek produktu
Opis kodu PIN
| - Nie, nie. | Nazwa kodu PIN | Wpływ/wyjście | Opis |
| 1 | Światło LED | O | Katodę LED |
| 2 | LED+ | O | Anodę LED |
| 3 | GND | Ja... | Powierzchnia |
| 4 | VDD | Ja... | Zasilanie 2,8 V |
| 5 | NC | - | Zostaw otwarte |
| 6 | NC | - | Zostaw otwarte |
| 7 | CS | Ja... | Pin wejściowy dla sygnału wyboru chipa |
| 8 | Zresetowanie | Ja... | Sygnał wejściowy LCM Reset |
| 9 | RS | Ja... | Zarejestruj wybrany sygnał |
| 10 | /WR | Ja... | Wpisz sygnał stroboskopiczny |
| 11 | /RD | Ja... | Odczytywanie sygnału strobowego |
| 12-19 | DB7-DBO | Wpływ/wyjście | Wyświetlanie danych I/O |
| 20 | GND | Ja... | Powierzchnia |
| Pozycja | Symbol | Wartość | Jednostka |
| Napięcie zasilania logicznego | VDD | 1.6~3.3 | V |
| Napięcie wejściowe | Wino | VDD+0.3 | V |
| Temperatura pracy | Topr | -20 do 70 | °C |
| Temperatura przechowywania | Tstg | -30 do 80 | °C |
Charakterystyka prądu stałego (VDD=2,8V,Ta=25°C)
| Pozycja | Symbol | Min. | Rodzaj | Maksymalnie | Jednostka | Warunki badania |
| Napięcie robocze | VDD | 2.6 | 2.8 | 3.3 | V | - |
| Prąd zasilający | IDD | - | - | 5 | mA | VDD=2,8V, Ta=25°C |
| Napięcie wejściowe | HIV | 0.8VDD | - | VDD | V | - |
| VIL | 0 | - | 0.2VDD | V | ||
| Prąd przecieku wejściowego | IIL | - Jeden.0 | - | 1.0 | mA | VIN=VDD lub VSS |
Światło tylne Właściwości elektroptyczne
| Pozycja | Symbol | Min. | TYP | Max. | Zjednoczenie |
Badanie Warunki |
Uwaga: |
| Napięcie zasilania | Vf | 3.0 | 3.2 | 3.4 | V | Jeśli=40 mA | - |
| Prąd zasilający | Jeśli | - | 40 | - | mA | - | - |
| Wsteczne napięcie | Vr | - | - | 5 | V | - | |
| Rozpraszanie mocy | Pd | - | 288 | - | mW | - | |
| Intensywność światła dla LCM |
- |
- | 250 | - | Cd/m2 | If=40mA | - |
| Jednorodność dla LCM | - | 80 | - | - | % | Jeśli=40 mA | - |
| Kolor podświetlenia | Biały | ||||||
Charakterystyka optyczna
| Nie, nie, nie. | Pozycja | Symbol | Warunki | Specyfikacja | Jednostka | Uwaga: | |||
| Min. | Rodzaj | Maksymalnie | |||||||
| 1 | Czas reakcji | Tr+Tf | 25°C | - | 6 | - | Pani. | (1) ((2) | |
| 2 | Przekaźność (z PL) | T ((%) | - | - | 7.1 | - | - | - | |
| 3 | Wskaźnik kontrastu | Kr |
θ=0, Normalny kąt widzenia |
- | 500 | - | - | (1) (((3) | |
| 4 |
Oglądanie Kąt
|
- Nie, nie. | θR | CR>10 | - | 60 | - | Stopień | - |
| θL | - | 60 | - | ||||||
| - Nie, nie. | Θ+ | - | 60 | - | |||||
| - Nie. | - | 45 | - | ||||||

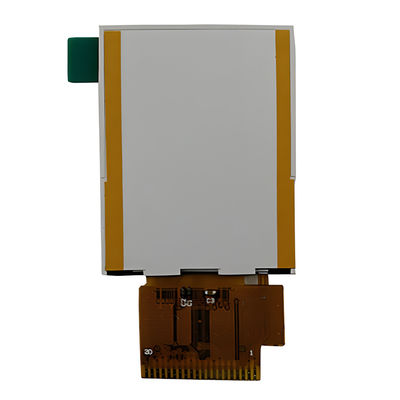

10,77 cala TFT LCD 8-bitowy MPU Interfejs Obraz produktu
