Szczegóły Produktu:
|
| Produkt: | 4" ekran dotykowy TFT LCD | Ekran dotykowy: | Panel dotykowy oporowy (RTP) |
|---|---|---|---|
| Rozstrzygnięcie: | 480x800 | Kierunek patrzenia: | godzina 12 |
| Układ scalony sterownika: | ILI9806E | Kod PIN: | 51 szpilów |
| Połączenie: | Wtykanie | Luminancja powierzchni: | 300 cd/m2 (nits) |
| Interfejs: | RGB | Żywotność diody LED: | 40 000 godzin |
| Temperatura robocza: | -20℃ do +70℃ | Zgodność: | Zgodny z REACH i RoHS |
| Podkreślić: | Oświetlenie TFT LCD z wyświetlaczem dotykowym o rezystywnej funkcji,wyświetlacz TFT LCD z interfejsem RGB |
||

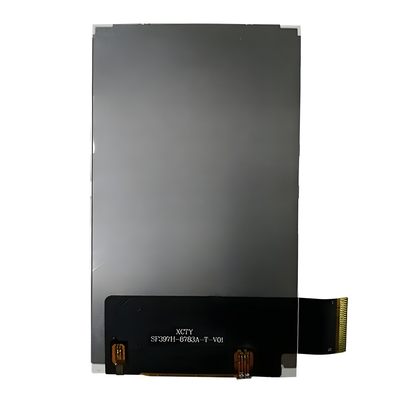

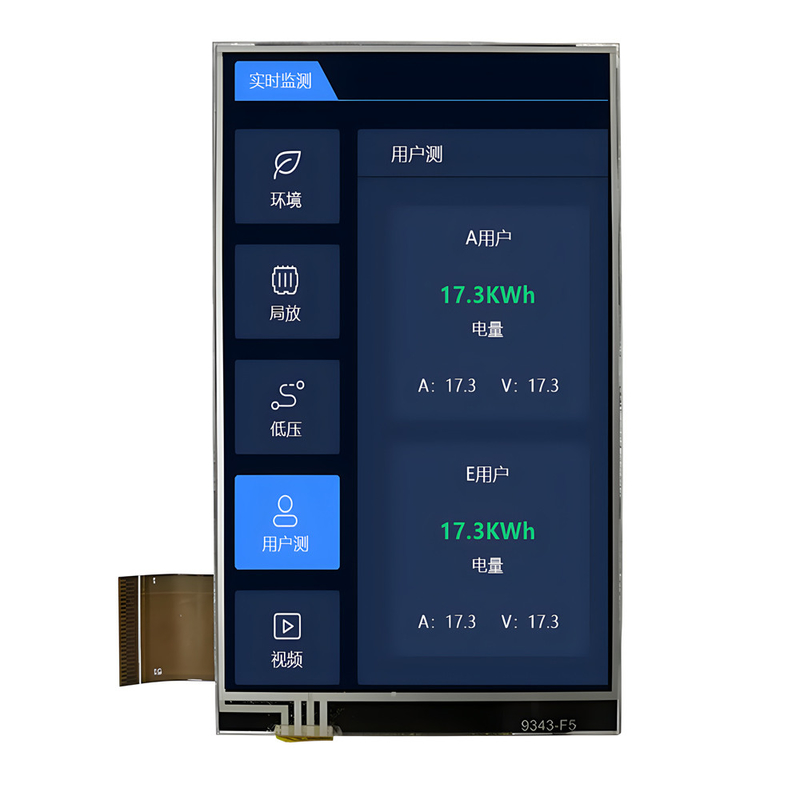

480x800 4" wyświetlacz TFT z wyświetlaczem dotykowym
Numer części: SF-TC397H-8783A-T
SF-TC397H-8783A-T to 4-calowy moduł TFT-LCD. Składa się z panelu TFT-LCD, IC sterownika, FPC, jednostki oświetlenia tylnego. Obszar wyświetlania 4" zawiera 480 X ((RGB) X 800 pikseli i może wyświetlać do 262K kolorów.Ten produkt spełnia kryterium środowiskowe RoHS.
Ten graficzny moduł wyświetlacza TFT to 3,97" diagonalny, pełnobarwny TFT.i posiada zintegrowany rezystywny ekran dotykowy z podłączeniem do głównego złącza TAB do wyświetlaczaTen LCD TFT ma wbudowany sterownik i 2,8v pojedynczego napięcia dla zasilania i logiki.
Moduł ten wygląda niesamowicie, wyświetla wszystkie informacje w kolorze, jest szeroko stosowany w maszynie do kawy, kuchence mikrofalowej, skanerach, domowej automatyce, systemach kontroli dostępu, sprzęcie monitorującym,analizatory, system bezpieczeństwa, system nawadniania ogrodów itp.
Cechy
| Produkt: | 4" ekran dotykowy TFT LCD |
| Rozstrzygnięcie: | 480x800 |
| Interfejs: | RGB |
| System sterowania: | ILI9806E |
| Połączenie: | Wtykanie |
| Temperatura pracy: | -20°C do +70°C |
| Ekran dotykowy: | Panel dotykowy oporowy (RTP) |
| W kierunku widzenia: | Dwanaście. |
| Numer szpilki: | 51 szpilów |
| Światłość powierzchni: | 300 Cd/m2 (nits) |
| Żywotność LED: | 40000 godzin |
| Zgodność: | Zgodność z przepisami REACH i RoHS |
480x800 4" ekran dotykowy TFT Rezystywny rysunek produktu
Opis kodu PIN
| - Nie, nie. | Nazwa kodu PIN | Wpływ/wyjście | Opis |
| 1 | LEDK | O | Katodę LED |
| 2 | LEDA | O | Anodę LED |
| 3 | YU | Ja... | Sygnał wejściowy panelu dotykowego |
| 4 | XL | Ja... | Sygnał wejściowy panelu dotykowego |
| 5 | YD | Ja... | Sygnał wejściowy panelu dotykowego |
| 6 | XR | Ja... | Sygnał wejściowy panelu dotykowego |
| 7 | GND | Ja... | Powierzchnia |
| 8 | VCI | Ja... | Zasilanie 2,8 V |
| 9 | NC | - | Otwórz |
| 10 | IOVCC | Ja... | Zasilanie 1,8 V |
| 11 | TE | Ja... | Wydajność efektu rozdzierania |
| 12 | SDO | - | Interfejs SPI Pin wejścia/wyjścia |
| 13 | SDI | Ja... | Interfejs SPI Pin wejścia/wyjścia |
| 14 | WR/SCL | - | Sygnał zegarowy SPI |
| 15 | CSX | Ja... | Pin wejściowy dla sygnału wyboru chipa |
| 16 | RESX | Ja... | Sygnał wejściowy LCM Reset |
| 17-40 | DB23-DB0 | Wpływ/wyjście | Wyświetlanie danych I/O |
| 41 | ENABLE | Ja... | Sygnał aktywacji danych w trybie RGB I/F 1. |
| 42 | DOTCLK | Ja... | Sygnał zegara do próbki każdej daty |
| 43 | HSYNC | Ja... | Horyzontalny sygnał synchronizujący |
| 44 | VSYNC | Ja... | Sygnał synchronizacyjny pionowy |
| 45 | LEDPWM | Ja... | Ten pin jest podłączony do zewnętrznego sterownika LED. |
| 46 | LWDON | Ja... | Używane do włączania/wyłączania zewnętrznego sterowania podświetlenia LED. |
| 47 | NC | - | Otwórz |
| 48 | NC | - | Otwórz |
| 49 | IM0 | Ja... | Wybierz tryb interfejsu |
| 50 | IM1 | Ja... | Wybierz tryb interfejsu |
| 51 | GND | Ja... | Powierzchnia |
Maksymalna granica bezwzględna
| Pozycja | Symbol | Wartość | Jednostka |
| Napięcie zasilania logicznego | VDD | 0.3~4.6 | V |
| Napięcie wejściowe | Wino | VDD+0.3 | V |
| Temperatura pracy | Topr | -20 do 70 | °C |
| Temperatura przechowywania | Tstg | -30 do 80 | °C |
Charakterystyka prądu stałego
| Pozycja | Symbol | Min. | Rodzaj | Maksymalnie | Jednostka | Warunki badania |
| Napięcie robocze | VDD | 2.6 | 2.8 | 3.3 | V | - |
| Prąd zasilający | IDD | - | - | 5 | mA | VDD=2,8V, Ta=25°C |
| Napięcie wejściowe | HIV | 0.8VDD | - | VDD | V | - |
| VIL | 0 | - | 0.2VDD | V | ||
| Prąd przecieku wejściowego | IIL | - Jeden.0 | - | 1.0 | mA | VIN=VDD lub VSS |
Światło tylne Właściwości elektroptyczne
| Pozycja | Symbol | Min. | TYP | Max. | Zjednoczenie |
Badanie Warunki |
Uwaga: |
| Napięcie zasilania | Vf | 25.6 | V | Jeśli= 20 mA | - | ||
| Prąd zasilający | Jeśli | - | 20 | - | mA | - | - |
| Wsteczne napięcie | Vr | - | - | 5 | V | - | |
| Rozpraszanie mocy | Pd | - | 512 | - | mW | - | |
| Intensywność światła dla LCM |
- |
300 | - | Cd/m2 | Jeśli= 20mA | - | |
| Jednorodność dla LCM | - | 80 | - | - | % | Jeśli= 20 mA | - |
| Kolor podświetlenia | Biały | ||||||
Charakterystyka optyczna
| Nie, nie, nie. | Pozycja | Symbol | Warunki | Specyfikacja | Jednostka | Uwaga: | |||
| Min. | Rodzaj | Maksymalnie | |||||||
| 1 | Czas reakcji | Tr+Tf | 25°C | - | 19 | - | Pani. | (1) ((2) | |
| 2 | Przekaźność (z PL) | T ((%) | - | - | 4.14 | - | - | - | |
| 3 | Wskaźnik kontrastu | Kr |
θ=0, Normalny kąt widzenia |
720 | 900 | - | - | (1) (((3) | |
| 4 |
Oglądanie Kąt
|
- Nie, nie. | θR | CR>10 | 70 | - | Stopień | - | |
| θL | 70 | - | |||||||
| - Nie, nie. | Θ+ | 70 | - | ||||||
| - Nie. | 60 | - | |||||||
480x800 kropek 4" ekran dotykowy TFT
