Szczegóły Produktu:
|
| Produkt: | 5" IPS TFT LCD | Rozstrzygnięcie: | 720x1280 punktów |
|---|---|---|---|
| Interfejs: | MIPI (konfigurowalny) | Ekran dotykowy: | Pojemnościowy ekran dotykowy |
| Kierunek patrzenia: | IPS Wszystkie kąty widzenia ((85/85/85/85) | Struktura PCAP: | GFF |
| Kontroler LCD: | ILI9881C | Kontroler CPT: | GT911 |
| Wymiary szkła nakrywkowego: | Możliwość dostosowania | Kod PIN: | 25 pinów |
| Połączenie: | Wtyczki FPC (wykonalne) | Luminancja powierzchni: | 300 cd/m2 (nitów) |
| Żywotność diody LED: | 40 000 godzin | Zgodność: | Zgodny z REACH i RoHS |
| Podkreślić: | Interfejs MIPI wyświetlacz Tft LCD,Moduł wyświetlacza LCD TFT o pojemności 5 cali,Pojemnościowy ekran dotykowy TFT LCD |
||
Pojemnościowy ekran dotykowy 5" TFT LCD 720*1280 kropek Wprowadzenie produktu
Szybki przegląd produktu
Opis
Saef Technology SF-TC500I-8725B-CT to moduł LCD TFT o przekątnej 5 ′′ o rozdzielczości 720x1280 pikseli.zawiera funkcje sterownika i sterownika IC, obsługuje interfejs MIPI, a napięcie zasilania (Vdd) waha się od 2,6V do 3,3V. typowa wartość 2,8V. kierunek widzenia tego modułu jest kątem widzenia wolnym typu IPS ((85/85/85/85).
Moduł SF-TC500I-8725B-CT TFT LCD jest w trybie portretowym o jasności 300 nitów.Może działać w temperaturach od -20°C do +70°C; jego temperatury przechowywania wahają się od -30°C do +80°C. Ten 5-calowy moduł TFT LCD jest szeroko stosowany w urządzeniach przemysłowych, skanerach, domowej automatyce, systemach kontroli dostępu, sprzęcie monitorującym, analizatorach,system bezpieczeństwa, system nawadniania ogrodów itp.
Cechy
| Produkt: | 5" IPS TFT LCD |
| Rozstrzygnięcie: | 720x1280 kropek |
| Interfejs: | MIPI |
| W kierunku widzenia: | IPS Wszystkie kąty widzenia ((85/85/85/85) |
| Kontroler LCD: | ILI9881C |
| Wymiar szkła pokrywy: | Dostosowywalne |
| Ekran dotykowy: | Pojemny ekran dotykowy |
| Struktura PCAP: | GFF |
| Kontroler CTP: | GT911 |
| Numer szpilki: | 25 szpilów |
| Światłość powierzchni: | 300 Cd/m2 (nits) |
| Połączenie: | Wtyczki FPC (wykonalne) |
| Żywotność LED: | 40000 godzin |
| Zgodność: | Zgodność z przepisami REACH i RoHS |
Pojemnościowy ekran dotykowy 5" TFT LCD 720*1280 kropek Rysunek produktu
Opis kodu PIN
| - Nie, nie. | Nazwa kodu PIN | Wpływ/wyjście | Opis |
| 1 | LEDA | O | Anodę LED |
| 2 | LEDK | O | Katodę LED |
| 3 | Wpływ | Ja... | Zasilanie 2,8 V |
| 4 | IOVCC | Ja... | Zasilanie 1.8V/2.8V Napięcie |
| 5 | GND | Ja... | Ziemia mocy |
| 6 | CLKP | Wpływ/wyjście | sygnały zegarowe DSI-CLK+ |
| 7 | CLKN | Wpływ/wyjście | DSI-CLK - sygnały zegarowe |
| 8 | GND | Ja... | Ziemia mocy |
| 9 | D0N | Wpływ/wyjście | DSI-D0- sygnały danych |
| 10 | D0P | Wpływ/wyjście | Sygnały danych DSI-D0+ |
| 11 | GND | Ja... | Ziemia mocy |
| 12 | D1N | Wpływ/wyjście | DSI-D1- sygnały danych |
| 13 | D1P | Wpływ/wyjście | Sygnały danych DSI-D1+ |
| 14 | GND | Ja... | Ziemia mocy |
| 15 | D2N | NC | DSI-D2- sygnały danych |
| 16 | D2P | NC | Sygnały danych DSI-D2+ |
| 17 | GND | Ja... | Ziemia mocy |
| 18 | D3N | NC | DSI-D3- sygnały danych |
| 19 | D3P | NC | Sygnały danych DSI-D3+ |
| 20 | GND | Ja... | Ziemia mocy |
| 21 | TE | Ja... | Wyrzutna szpilka z efektem rozdarcia |
| 22 | LCD_ID | Ja... | LCD_ID |
| 23 | Zresetowanie | Ja... | Zarejestruj wybrany pin |
| 24 | GND | Ja... | Ziemia mocy |
| 25 | GND | Ja... | Ziemia mocy |
Maksymalna granica bezwzględna
| Pozycja | Symbol | Wartość | Jednostka |
| Napięcie zasilania logicznego | VDD | 0.3~4.6 | V |
| Napięcie wejściowe | Wino | VDD+0.3 | V |
| Temperatura pracy | Topr | -20 do 70 | °C |
| Temperatura przechowywania | Tstg | -30 do 80 | °C |
Charakterystyka prądu stałego (VDD=2,8V,Ta=25°C)
| Pozycja | Symbol | Min. | Rodzaj | Maksymalnie | Jednostka | Warunki badania |
| Napięcie robocze | VDD | 2.6 | 2.8 | 3.3 | V | - |
| Prąd zasilający | IDD | - | - | - | mA | VDD=2,8V, Ta=25°C |
| Napięcie wejściowe | HIV | 0.8VDD | - | VDD | V | - |
| VIL | 0 | - | 0.3VDD | V | ||
| Prąd przecieku wejściowego | IIL | - Jeden.0 | - | - | mA | VIN=VDD lub VSS |
Światło tylne Właściwości elektroptyczne
| Pozycja | Symbol | Min. | TYP | Max. | Zjednoczenie |
Badanie Warunki |
Uwaga: |
| Napięcie zasilania | Vf | 19.2 | V | Jeśli= 40 mA | - | ||
| Prąd zasilający | Jeśli | - | 40 | - | mA | - | - |
| Wsteczne napięcie | Vr | - | - | 5 | V | - | |
| Rozpraszanie mocy | Pd | - | 768 | - | mW | - | |
| Intensywność światła dla LCM |
- |
300 | - | Cd/m2 | Jeśli= 40 mA | - | |
| Jednorodność dla LCM | - | 80 | - | - | % | Jeśli= 40 mA | - |
| Kolor podświetlenia | Biały | ||||||
Charakterystyka optyczna
| Nie, nie, nie. | Pozycja | Symbol | Warunki | Specyfikacja | Jednostka | Uwaga: | |||
| Min. | Rodzaj | Maksymalnie | |||||||
| 1 | Czas reakcji | Tr+Tf | 25°C | - | 35 | 40 | Pani. | (1) ((2) | |
| 2 | Przekaźność (z PL) | T ((%) | - | - | 4.3 | - | - | - | |
| 3 | Wskaźnik kontrastu | Kr |
θ=0, Normalny kąt widzenia |
900 | 1200 | - | - | (1) (((3) | |
| 4 |
Oglądanie Kąt
|
- Nie, nie. | θR | CR>10 | 80 | - | Stopień | - | |
| θL | 80 | - | |||||||
| - Nie, nie. | Θ+ | 80 | - | ||||||
| - Nie. | 80 | - | |||||||

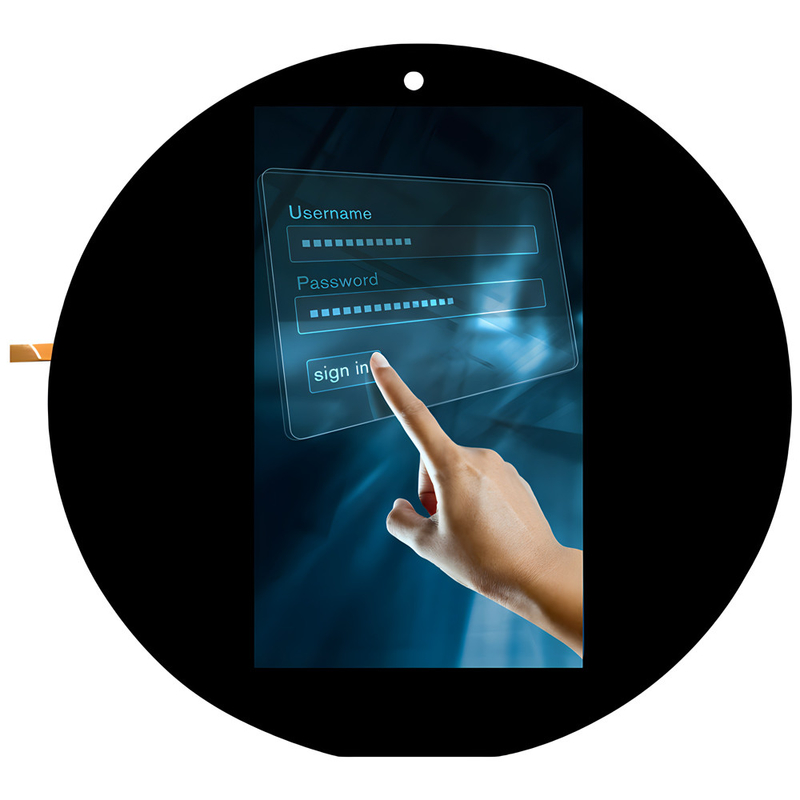

Pojemnościowy ekran dotykowy 5" TFT LCD 720*1280 kropek Obraz produktu
