Szczegóły Produktu:
|
| Kluczowe słowa: | 7-calowy wyświetlacz TFT | Ekran dotykowy: | CTP (pojemnościowy ekran dotykowy) |
|---|---|---|---|
| Rozstrzygnięcie: | 1024x600 punktów | Wymiary szkła nakrywkowego: | Goryl konny |
| Interfejs LCM: | MIPI | Luminancja powierzchni: | 300 cd/m2 (do 1500 nitów) |
| EMI: | z osłoną EMI | Twardota powierzchni: | >7 godz |
| Odporność na wstrząsy: | IK08 | Żywotność diody LED: | 40 000 godzin |
| Szpilki: | 30 szpilek | Kierunek patrzenia: | Cały kąt widzenia (80/80/80/80) |
| Interfejs CTP: | I2C | Temperatura robocza: | ¥20°C do +70°C |
| Zgodność: | Zgodny z REACH i RoHS | pyłoszczelny: | z 3M VHB |
| Podkreślić: | 7H Twardość ekranu dotykowego TFT,7-calowy ekran dotykowy TFT,IK08 ekran dotykowy TFT |
||

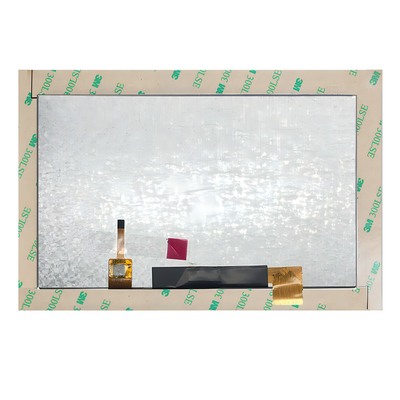

SAEF Technology SF-TO700B-8857A-CT wykorzystuje szkło Corning Gorilla 2 mm jako płytę pokrywającą, która ma odporność na uderzenia IK08 i twardość powierzchni do 7H.Istnieje wiele opcji funkcjonalnych do obróbki powierzchni szkłaWykorzystujemy różne produkty, takie jak antybakteryjne, wodoodporne, anty-odciski palców, anty-świetlenie i anty-odblaskowe.Rozmiar szkła pokrycia może być dostosowany zgodnie z wnioskiem klientaW celu zapobiegania powstawaniu pyłu, zastosowaliśmy 3M VHB na stopniach z tyłu szkła, co całkowicie zapobiega wprowadzaniu pyłu do urządzenia użytkownika.Przeprowadziliśmy również leczenie antystatyczneW wyniku testów elektryczności statycznej kontaktowej poziom elektryczności statycznej urządzenia produktu/użytkownika osiągnął 8 KV, a w wyniku testów elektryczności statycznej powietrza 10 KV.Inną możliwością zastosowania jest to, że produkt może mieć doskonałe efekty dotykowe, bez względu na to, czy używają gołych rąk czy plastikowych rękawiczek.
Technologia SAEF SF-TO700B-8857A-CT jest obecnie używana przez klientów o jasności 300 nitów.W celu zaspokojenia potrzeb użytkowników w różnych warunkach.
Szybkie szczegóły produktu
1Rozmiar LCD: 7 ′′ TFT
2Rozdzielczość: 1024x600
3. Kąt widzenia: wolny, wszystkie kąty widzenia
4Rozmiar konturów: 164x97x2.6mm
5. Typ interfejsu LCM: MIPI
6. Typ interfejsu CTP: I2C
7. Temperatura: od -20°C do +70°C; Tst -30°C do +80°C
8. Panel dotykowy: pojemnościowy ekran dotykowy ((CTP)
Specyfikacja
| Pozycja | Zawartość | Zjednoczenie |
| Rodzaj LCD | 7.0 TFT-LCD, nadajnik | |
| Wymiar zarysu | 190.0 (V) x 138.0 (H) x 5.78 ((T) | mm |
| Obszar aktywny | 85.92(V) x154.21(H) | mm |
| Kierunek widzenia | Wszystkie kąty widzenia | --- |
| Wyświetlanie koloru | 16.7M | |
| Liczba kropek | 1024 ((RGB) x600 | Punkty |
| Dźwięk kropki (H × V) | 0.1506 ((W) x 0,1432 ((H) | mm |
| Typ Assy | COG+FPC+BL+CTP | --- |
| Światło tylne | BIAŁE światło LED | - |
| Interfejs | Interfejs MIPI | |
| Tłuszcz | TBD | g |
Moduł TFT LCD 7" 1024x600 cali interfejs MIPI IPS z rysunkiem produktu CTP
| Numer PIN. | Symbol | Funkcja |
| 1 | VLED+ | Anodę LED |
| 2 | VLED+ | Anodę LED |
| 3 | VGH | Moc dodatnia dla TFT |
| 4 | VGL | Pojemność ujemna dla TFT |
| 5 | UPDN | Wrota w górę lub w dół, kontrola skanowania. UPDN = ?? L??, STV2 wyjście pionowy impuls startowy i UD pin wyjście logiczne ?? L?? do sterownika bramy. (domyślne) UPDN = ′H′, wyjście STV1 impulsu pionowego uruchomienia i wyjście UD pin logicznego ′H′ do sterownika bramy |
| 6 | SHLR | Źródło prawej lub lewej sekwencji. SHLR = ?? L??, przesunięcie w lewo: ostatnie dane = S1←S2←S3..........←S1536 = pierwsze dane. SHLR = ?? H??, przesunięcie w prawo: pierwsze dane = S1→S2→S3........→S1536 = ostatnie dane. (default) |
| 7 | VLED- | Katodę LED |
| 8 | VLED- | Katodę LED |
| 9 | AVDD | Moc dla obwodu analogowego |
| 10 | GND | Powierzchnia |
| 11 | D3P | Wprowadzenie danych MIPI. |
| 12 | D3N | Wprowadzenie danych MIPI. |
| 13 | GND | Powierzchnia |
| 14 | D2P | Wprowadzenie danych MIPI. |
| 15 | D2N | Wprowadzenie danych MIPI. |
| 16 | GND | Powierzchnia |
| 17 | CLKP | Wprowadzenie zegara MIPI |
| 18 | CLKN | Wprowadzenie zegara MIPI |
| 19 | GND | Powierzchnia |
| 20 | D1P | Wprowadzenie danych MIPI. |
| 21 | D1N | Wprowadzenie danych MIPI. |
| 22 | GND | Powierzchnia |
| 23 | D0P | Wprowadzenie danych MIPI. |
| 24 | D0N | Wprowadzenie danych MIPI. |
| 25 | GND | Powierzchnia |
| 26 | STBYB | W trybie gotowości. STBYB = H, normalna praca (default) STBYB = L, sterownik czasu, sterownik źródłowy wyłączy się, wszystkie wyjścia są GND. |
| 27 | Zresetowanie | Globalny szpil resetowy. Aktywny niski, aby wprowadzić stan resetowania. Normalnie pociągnij wysoko. Połączenie z obwodu resetowania RC dla stabilności. |
| 28 | VDD ((1.8V) | Obwody cyfrowe |
| 29 | VDD ((1.8V) | Obwody cyfrowe |
| 30 | VCOMIN | Powszechne napięcie |

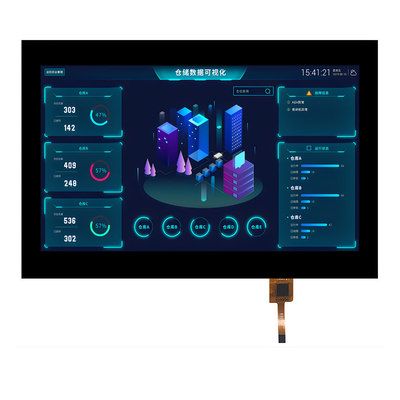

Moduł TFT LCD 7" 1024x600 cali Interfejs MIPI IPS z CTP Obraz produktu
