Szczegóły Produktu:
|
| Kluczowe słowa: | 7-calowy pojemnościowy ekran dotykowy TFT | Ekran dotykowy: | CTP (pojemnościowy ekran dotykowy) |
|---|---|---|---|
| Rozstrzygnięcie: | 1024x600 punktów | Wymiary szkła nakrywkowego: | Konning Gorilla 2 |
| Interfejs LCM: | RGB | Luminancja powierzchni: | 1000 nitów |
| EMI: | z osłoną EMI | Twardota powierzchni: | >7 godz |
| Odporność na wstrząsy: | IK08 | Żywotność diody LED: | 40 000 godzin |
| Szpilki: | 50 PIN-ów | Kierunek patrzenia: | Cały kąt widzenia (80/80/80/80) |
| pyłoszczelny: | z 3M VHB | Interfejs CTP: | I2C |
| Temperatura robocza: | –30℃ do +75℃ | Zgodność: | Zgodny z REACH i RoHS |
| Podkreślić: | Ik08 wyświetlacz TFT,szkło 3mm wyświetlacz TFT |
||
Wprowadzenie produktu
SAEF Technology SFTO700XC-7026ACT wykorzystuje jako płytę pokrywającą szkło Corning Gorilla 3 mm, które ma odporność na uderzenia IK08 i twardość powierzchni do 7H.Istnieje wiele opcji funkcjonalnych do obróbki powierzchni szkłaWykorzystujemy różne produkty, takie jak antybakteryjne, wodoodporne, anty-odciski palców, anty-świetlenie i anty-odblaskowe.Rozmiar szkła pokrycia może być dostosowany zgodnie z wnioskiem klientaW celu zapobiegania powstawaniu pyłu, zastosowaliśmy 3M VHB na stopniach z tyłu szkła, co całkowicie zapobiega wprowadzaniu pyłu do urządzenia użytkownika.Przeprowadziliśmy również leczenie antystatyczneW wyniku testów elektryczności statycznej kontaktowej poziom elektryczności statycznej urządzenia produktu/użytkownika osiągnął 8 KV, a w wyniku testów elektryczności statycznej powietrza 10 KV.Inną możliwością zastosowania jest to, że produkt może mieć doskonałe efekty dotykowe, bez względu na to, czy używają gołych rąk czy plastikowych rękawiczek.
SAEF Technology SFTO700XC-7026ACT jest obecnie używany przez klientów o jasności 1000nits.500- i 1500-nitowe, aby sprostać potrzebom użytkowników w różnych środowiskach.
Szybkie szczegóły produktu
1Rozmiar LCD: 7 ′′ TFT
2Rozdzielczość: 1024x600
3. Kąt widzenia: wolny, wszystkie kąty widzenia
4Rozmiar konturów: 164x97x2.6mm
5. Typ interfejsu LCM: RGB
6. Typ interfejsu CTP: I2C
7. Temperatura: od -30°C do +75°C; Tst -30°C do +80°C
8. Panel dotykowy: pojemnościowy ekran dotykowy ((CTP)
Specyfikacja
| Cechy | Specyfikacje | |
| Wyświetlacz. | Rodzaj LCD | 70,0 cala |
| Rezolucja (H*V) | 1024 ((RGB) × 600 | |
| Rodzaj technologii | a-Si TFT | |
| Konfiguracja pikseli | RGB pas pionowy | |
| Tryb wyświetlania | Zazwyczaj czarny | |
| Obsługa powierzchni | Światło | |
| Kierunek widzenia | Wszystkie | |
| kierunek odwrócenia szarej skali | - Nie, nie. | |
|
Wyroby mechaniczne Charakterystyka |
OpisRównia (W x H x T) (mm) | 218.42*146.9*9.55 |
| Obszar aktywny ((mm) | 154.21*85.92 | |
| Z ekranem dotykowym / bez | Z CTP | |
| Rodzaj łącznika dopasowania | 50PIN 0,5PITCH | |
| Typ podświetlenia | LED | |
| Masa (g) | TBD | |
| Charakterystyka elektryczna | Interfejs | RGB |
| Liczba kolorów | 16.7M | |
| System sterowania | HX8282A11 HX8696A01 | |
| CTP IC | GT928 | |
Rysunek
| Nie, nie, nie. | Nazwa szpilki | Opis |
| 1 | LED-A1 | Napięcie zasilania dla światła podglądu LED |
| 2 | LED-A2 | Napięcie zasilania dla światła podglądu LED |
| 3 | LED-K1 | Napięcie mocy dla katody oświetlenia tylnego LED |
| 4 | LED-K1 | Napięcie mocy dla katody oświetlenia tylnego LED |
| 5 | GND | Ziemia silnikowa |
| 6 | VCOM | napięcie VCOM |
| 7 | DVDD | Zasilanie obwodów cyfrowych |
| 8 | Moduł | Systemy sterujące w trybie DE lub HV.tryb H:DE.tryb L:HSD/VSD |
| 9 | DE | Włączanie danych |
| 10 | VS | Wprowadzenie sygnału Vsync |
| 11 | HS | Wprowadzenie sygnału Hsync |
| 12 | B7 | Błękitny sygnał danych (MSB) |
| 13 | B6 | Błękitny sygnał danych |
| 14 | B5 | Błękitny sygnał danych |
| 15 | B4 | Błękitny sygnał danych |
| 16 | B3 | Błękitny sygnał danych |
| 17 | B2 | Błękitny sygnał danych |
| 18 | B1 | Błękitny sygnał danych |
| 19 | B0 | Błękitny sygnał danych (LSB) |
| 20 | G7 | GREEN Sygnał danych ((MSB) |
| 21 | G6 | GREEN sygnał danych |
| 22 | G5 | GREEN sygnał danych |
| 23 | G4 | GREEN sygnał danych |
| 24 | G3 | GREEN sygnał danych |
| 25 | G2 | GREEN sygnał danych |
| 26 | G1 | GREEN sygnał danych |
| 27 | G0 | GREEN Sygnał danych ((LSB) |
| 28 | R7 | Czerwony sygnał danych (MSB) |
| 29 | R6 | Czerwony sygnał |
| 30 | R5 | Czerwony sygnał |
| 31 | R4 | Czerwony sygnał |
| 32 | R3 | Czerwony sygnał |
| 33 | R2 | Czerwony sygnał |
| 34 | R1 | Czerwony sygnał |
| 35 | R0 | Czerwony sygnał danych ((LSB)) |
| 36 | GND | Ziemia silnikowa |
| 37 | DCLK | Zegarek. |
| 38 | GND | Ziemia silnikowa |
| 39 | L/R | Wybierz lewy lub prawy kierunek skanowania. |
| 40 | U/D | Wybierz kierunek skanowania w górę lub w dół. |
| 41 | VGH | Brama WŁASNOŚCI |
| 42 | VGL | Włókno bramy OFF |
| 43 | AVDD | Napięcie zasilania dla obwodu analogowego. |
| 44 | Zresetowanie | Globalny szpil resetowy |
| 45 | NC | Brak połączenia. |
| 46 | VCOM | napięcie VCOM |
| 47 | DITHB |
Funkcja dyterująca.H:6bitów rozdzielczości ((ostatnie 2bitów danych wejściowych Zkrócona) rozdzielczość L:8bit (default setting) |
| 48 | GND | Ziemia silnikowa |
| 49 | NC | Brak połączenia. |
| 50 | NC | Brak połączenia. |

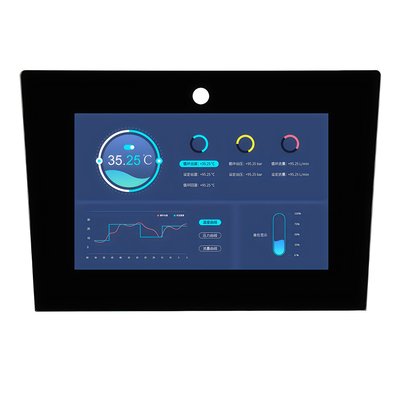

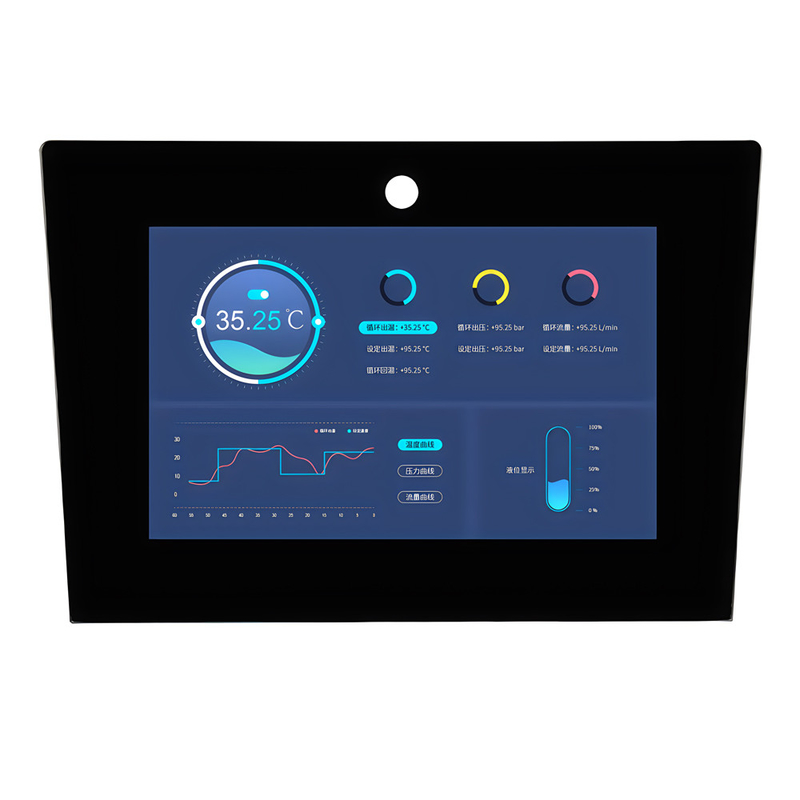

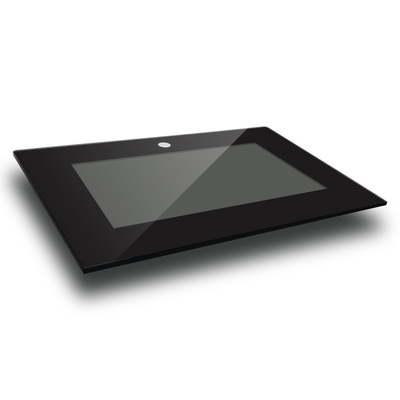

Obraz produktu
