Szczegóły Produktu:
|
| Produkt: | 2.8 cala Okrągły wyświetlacz TFT | Rozstrzygnięcie: | 480 (RGB) x 480 kropek |
|---|---|---|---|
| Ekran dotykowy: | Pojemnościowy ekran dotykowy (CTP) | Kierunek patrzenia: | Pełny kąt widzenia IPS |
| Układ scalony sterownika: | SC7701S | Kod PIN: | 30 szpilek |
| Połączenie: | ZIF | Luminancja powierzchni: | 250 cd/m2 (nitów) |
| interfejs: | RGB 18 bitów | Żywotność diody LED: | 40 000 godzin |
| Szczyt:: | -20°C do +70°C | Wymiar zarysu: | 86,7(szer.)×86,7(wys.)×4,19(gr.) mm |
| Aktywny: | 70,13 (szer.) x 70,13 (wys.) mm | Zgodność: | Zgodny z REACH i RoHS |
| Podkreślić: | wyświetlacz LCD TFT o wymiarach 480x480,20 |
||
20,8 cala Pojemnościowy ekran dotykowy Okrągła forma TFT Opis
Produkt ten charakteryzuje się niskim napięciem wejściowym, VDD: 2,7 ~ 3,6 V. Dzięki zastosowaniu technologii IPS produkt ma kąt widzenia 80 stopni z dowolnego kierunku.Produkt wykorzystuje wartości RGB 18BIT jako interfejs procesora i jest wyposażony w wewnętrzny obwod zasilaniaProdukt ten jest zaprojektowany z pojemnościowym ekranem dotykowym (CTP), który jest wygodniejszy w użyciu i zapewnia użytkownikom bardzo dobre wrażenia.
| Informacje ogólne | Specyfikacja | Jednostka |
| Panel główny | ||
| Obszar wyświetlania ((AA) | 70.128 ((H) *70.128 ((V) (2.8 cala)) | mm |
| Element sterownika | a-Si aktywna macierza TFT | - |
| Wyświetlanie kolorów | 16.7M | kolorystyczne |
| Liczba pikseli | 480 ((RGB) *480 | kropki |
| Układ pikseli | Wyrównanie: | - |
| Wskaźnik rozmiaru pikseli | 0.180 ((H) *0.180 ((V) | mm |
| Kąt widzenia | Wszystkie | o godzinie |
| IC napędu | ST7701S | - |
| Układ pikseli kolorowych | Wyrównanie: | |
| Tryb wyświetlania | Przekaźnik/ Zazwyczaj czarny | - |
| Temperatura pracy | -20+70 | °C |
| Temperatura przechowywania | -30+80 | °C |
Informacje mechaniczne
| Pozycja | Min. | Typowy. | Max, proszę. | Jednostka | Uwaga: | |
| Rozmiar modułu | Horyzontalny ((H) | - | 86.7 | - | mm | - 0.1 |
| Pionowa ((V) | - | 86.7 | - | mm | - 0.1 | |
| Głębokość ((D) | - | 4.19 | - | mm | ± 0.3 | |
| Waga | - | TBD | - | g | - | |
2.8 cala 480x480 okrągły TFT LCD Moduł wyświetlania rysunek
Opis kodu PIN
| Pin NIE. | Symbol | Poziom | Funkcja |
| 1 | LEDA | H | Światło tylne + |
| 2 | LEDK1 | L | Podświetlenie... |
| 3 | LEDK2 | L | Podświetlenie... |
| 4 | LEDK3 | L | Podświetlenie... |
| 5 | LEDK4 | L | Podświetlenie... |
| 6 | VDD 2,8 V | H | Zasilanie ((2,5-3,3 V) |
| 7 | Poziom emisji: | H | Zasilanie (1,65-3,3 V) |
| 8 | LCM RST | H/L | LCM Hardware reset pin |
| 9 | TE | H/L | Wydajność efektu rozdzierania |
| 10 | PWM | H/L | Światło tylne włączane/wyłączone. |
| 11 | GND | L | Powierzchnia |
| 12 | D0P | H/L | HSSI_D0+ to linia sygnału danych różnicowych. |
| 13 | D0N | H/L | HSSI_D0- są linią sygnału danych różnicowych. |
| 14 | GND | L | Powierzchnia |
| 15 | D1P | H/L | HSSI_D1+ to linia sygnału danych różniczkowych. |
| 16 | D1N | H/L | HSSI_D1- są linią sygnału danych różnicowych. |
| 17 | GND | L | Powierzchnia |
| 18 | CP | H/L | HSSI_CLK+ to linie sygnałów danych różnicowych. |
| 19 | CN | H/L | HSSI_CLK- to linia sygnału danych różnicowych. |
| 20 | GND | L | Powierzchnia |
| 21 | NC | NC | |
| 22 | GND | L | Powierzchnia |
| 23 | NC | NC | |
| 24 | GND | L | Powierzchnia |
| 25 | TP-INT | H/L | Przerwanie szpilki |
| 26 | TP-SDA | H/L | Pin wejściowy danych seryjnych |
| 27 | TP-SCL | H/L | Wprowadzenie zegara seryjnego |
| 28 | TP-REST | H/L | TP Hardware reset pin |
| 29 | TP-VCC | H/L | Zasilanie 2,8 V |
| 30 | GND | L | Powierzchnia |
Absolutny maksymalny rating
|
Pozycja |
Symbol |
Wartości |
Jednostka |
|
| Min. | Max, proszę. | |||
| Napięcie zasilania dla obwodu logicznego | IOVCC | - 0.3 | 4.6 | V |
| Napięcie zasilające dla obwodu analogowego | VCI | - 0.3 | 4.6 | V |
Charakterystyka elektryczna prądu stałego
|
Pozycja |
Symbol |
Wartości |
Jednostka |
Uwaga |
||
| Min. | Rodzaj | Max, proszę. | ||||
| Zasilanie | Wpływ | 2.7 | 2.8 | 3.3 | V | |
| Tryb normalny Zużycie prądu | Icc | - | - | 55 | mA | VCC=2,8V |
| Brama TFT ON napięcie | VGH | 11.5 | 12 | 16 | V | |
| TFT Gate OFF Voltage | VGL | -8 | -12 | -12 | V | |
Charakterystyka jednostki światła tylnego
|
Pozycja |
Symbol |
Wartości |
Jednostka |
Uwaga |
||
| Min. | Rodzaj | Max, proszę. | ||||
| Napęd zasilający | Vf | 2.7 | - | 3.3 | V | |
| Wypłata terminowa | Jeśli | - | 80 | - | mA | |
| Światłość LCM | LV | 220 | 250 | - | cd/m2 | IB=80mA |
| Jednorodność | / | 80 | % | - | ||

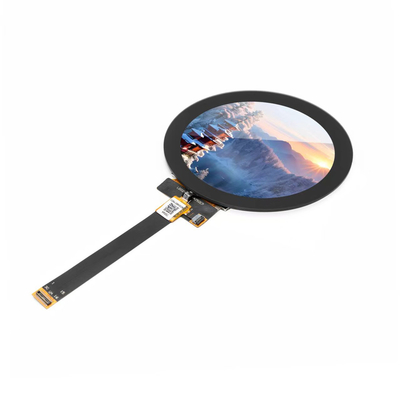

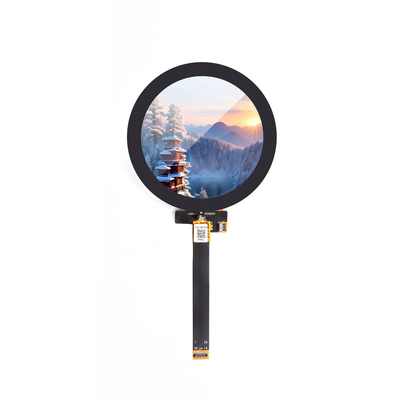

2.8 cala 480x480 okrągły moduł wyświetlacza TFT LCD Obraz produktu
TEST RZĄDZIELNOŚCI
|
Element testowy |
Warunki badania
|
Kontrola po badaniu |
| Działanie w wysokiej temperaturze | 70°C przez 96 godzin |
Po zakończeniu badania badane próbki LCD należy umieszczać w warunkach o normalnej temperaturze i wilgotności w pomieszczeniu przez 2-4 godziny lub dłużej przed funkcjonalną i wizualną inspekcją.Próbki nie mogą mieć następujących wad: 2Każdy badany moduł może być wykorzystany tylko do jednego z projektów testowych. |
| Działanie w niskich temperaturach | -20°C przez 96 godzin | |
| Przechowywanie w wysokiej temperaturze | 80°C przez 96 godzin | |
| Przechowywanie w niskiej temperaturze | -30°C przez 96 godzin | |
| Działanie w wysokiej temperaturze Działanie w wilgotności | 60°C, 90%RH przez 72 godziny | |
| Wstrząs cieplny | -10°C ((30min) ~+25°C ((5min) ~+60°C ((30min) przez 10 cykli | |
| Badanie drgań (bez działania) |
Częstotliwość: 10~55Hz Amplituda:1.0 mm Czas przebicia: 11 min Okres badania: 6 cykli dla każdego kierunku X, Y, Z |
|
|
Badanie prądu statycznego |
Dotyk ±4KV, dotyk powietrza ±8KV |
