Szczegóły Produktu:
|
| Produkt: | 2,2-calowy wyświetlacz SPI TFT LCD | Rozstrzygnięcie: | 176x220 |
|---|---|---|---|
| Ekran dotykowy: | Z rezystancyjnym ekranem dotykowym | interfejs: | SPI |
| szklana pokrywa: | być dostosowane | Kierunek patrzenia: | 12:00 |
| Układ scalony sterownika: | ILI9225G lub odpowiednik | Połączenie: | Podłączanie (konfigurowalne) |
| jasność: | 2５0 cd/m2(nity) | Kod PIN: | 14 szpilów |
| Żywotność diody LED: | 40 000 godzin | Zgodność: | Zgodny z REACH i RoHS |
| Podkreślić: | Graficzny wyświetlacz TFT LCD,2.2 cali wyświetlacz TFT LCD,Wyświetlacz SPI TFT LCD |
||
2.2 cali SPI QCIF TFT
Specyfikacje mechaniczne
| Pozycja | Specyfikacja | Jednostka |
| Wyświetlacz | 2.2 | Calownik |
| Wymagania w odniesieniu do wymiarów | 43 razy 56,16 razy 2.3 | mm |
| System sterowania | ILI9225G | - |
| Typ interfejsu | 4-SPI | - |
2.2 cali SPI QCIF TFT ProduktRysunek
Opis kodu PIN
| - Nie, nie. | Nazwa kodu PIN | Wpływ/wyjście | Opis |
| 1 | GND | Ja... | Powierzchnia |
| 2 | Zresetowanie | Ja... | Sygnał wejściowy LCM Reset |
| 3 | SCL | Ja... | W interfejsie seryjnym jest to używane jako SCL. |
| 4 | D/C | Ja... | W 4-line SPI, ten pin jest używany jako D/CX (data/komanda wyboru). |
| 5 | CSX | Ja... | Pin wejściowy dla sygnału wyboru chipa |
| 6 | SDA/SDO | Ja... | Wprowadzenie daty/wyjście danych |
| 7 | NC | - | - |
| 8 | GND | Ja... | Powierzchnia |
| 9 | Wpływ | Ja... | Zasilanie 2,8 V |
| 10 | A | O | Anodę LED |
| 11-14 | K1-K4 | O | Katodę LED |
Maksymalna granica bezwzględna
| Pozycja | Symbol | Wartość | Jednostka |
| Napięcie zasilania logicznego | VDD | 1.6~3.3 | V |
| Napięcie wejściowe | Wino | VDD+0.3 | V |
| Temperatura pracy | Topr | -20 do 70 | °C |
| Temperatura przechowywania | Tstg | -30 do 80 | °C |
Światło tylne Właściwości elektroptyczne
| Pozycja | Symbol | Min. | TYP | Max. | Zjednoczenie |
Badanie Warunki |
| Napięcie zasilania | Vf | 3.0 | 3.2 | 3.4 | V | If=60 mA |
| Prąd zasilający | Jeśli | - | 60 | - | mA | - |
| Wsteczne napięcie | Vr | - | - | 5 | V | - |
| Rozpraszanie mocy | Pd | - | 19.2 | - | mW | - |
| Intensywność światła dla LCM |
- |
200 | 250 | - | Cd/m2 | If=60 mA |
| Jednorodność dla LCM | - | 80 | - | - | % | If=60 mA |
| Kolor podświetlenia | Biały | |||||
Charakterystyka optyczna
| Nie, nie, nie. | Pozycja | Symbol | Warunki | Specyfikacja | Jednostka | |||
| Min. | Rodzaj | Maksymalnie | ||||||
| 1 | Czas reakcji | Tr+Tf | 25°C | - | 20 | - | Pani. | |
| 2 | Przekaźność (z PL) | T ((%) | - | - | 5.0 | - | - | |
| 3 | Wskaźnik kontrastu | Kr |
θ=0, Normalny kąt widzenia |
- | 500 | - | - | |
| 4 |
Kąt widzenia
|
- Nie, nie. | θR | CR>10 | - | 55 | - | Stopień |
| θL | - | 55 | - | |||||
| - Nie, nie. | Θ+ | - | 55 | - | ||||
| - Nie. | - | 25 | - | |||||

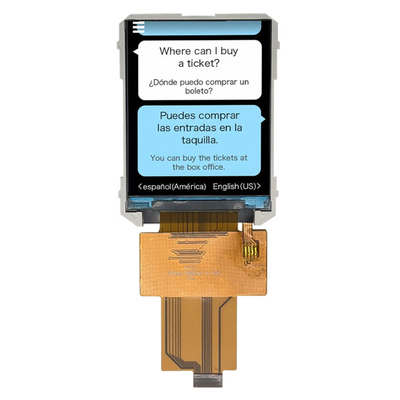

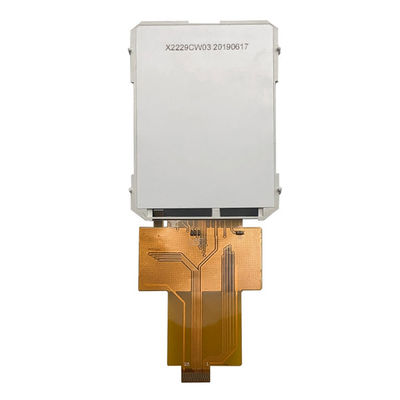

2.2 cala SPI QCIF TFT Obraz produktu
Zakłady produkcyjne i certyfikaty
