Szczegóły Produktu:
|
| Kluczowe słowa: | 7-calowy moduł wyświetlacza dotykowego TFT | Ekran dotykowy: | Rezystancyjny panel dotykowy |
|---|---|---|---|
| Rozstrzygnięcie: | 800*480 | szklana pokrywa: | ODM |
| interfejs: | RGB | Luminancja powierzchni: | 300 cd/m2 |
| Żywotność diody LED: | 40 000 godzin | Liczba pinów: | 40 |
| Panel sterowania: | Z | Kierunek patrzenia: | Godzina szósta |
| Podkreślić: | 7-calowy wyświetlacz LCD TFT,Innolux AT070TN83,800x480 punktów wyświetlacz TFT LCD |
||
7" TFT 800x480 kropek z wprowadzeniem produktu RTP
Model nr.:SF-TC700I-9239D-T (W pełni kompatybilny z Innolux AT070TN83)
SF-TC700I-9239D-T to 7-calowy wyświetlacz TFT LCD o aktywnej matrycy kolorów transmisywnych TN wyposażony w rezystywny panel dotykowy i rozdzielczość 800x480 kropek.Rozmiar modułu wynosi 165 (szerokość) X104 (wysokość) X6.5 (głębokość) mm; powierzchnia efektywna 152.4 (W) X91.44 (H) mm. Ten monitor TFT obsługuje interfejs 24 bitów RGB.ekran nie odbija światła i utrzymuje lepszą jakość obrazu.
Współczynnik kontrastu tego modułu wynosi 500:1 (typowa wartość), a jasność wynosi 300 nits (typowa wartość).Moduł ten działa w zakresie temperatur od -20 do +70 °C, o temperaturze przechowywania od -30 do +80 °C.
Cechy
| Pozycja | Specyfikacja |
| Rozmiar LCD | 70,0 cala (diagonalnie) |
| Element sterownika | a-Si aktywna macierza TFT |
| Rozstrzygnięcie | 800X3 ((RGB) X480 |
| Tryb wyświetlania | Zazwyczaj biały, nadający |
| Wskazówka | 0.0635 ((W) X0.1905 ((H) mm |
| Obszar aktywny | 152.4 (W) X91.44 (H) mm |
| Rozmiar modułu | 165 ((W) X104 ((H) X6.5 ((D) mm |
| Obsługa powierzchni | Przeciwświetlenie |
| Układ kolorystyczny | Pas RGB |
| Interfejs | Cyfrowe (TTL) |
| Zużycie mocy światła tylnego | 2.500W (typ.) |
| Zużycie mocy paneli | 0.825W (typ.) |
7" TFT 800x480 kropek z rysunkiem produktu RTP
Definicja szpilki
| Numer PIN. | Symbol | Wpływ/wyjście | Funkcja |
| 1 | VLED | P | Zasilanie dla sterownika LED |
| 2 | VLED | P | Zasilanie dla sterownika LED |
| 3 | ADJ | Ja... | Ustawić jasność LED z PWM Pulse |
| 4 | GLED | P | Ziemia dla obwodu LED |
| 5 | GLED | P | Ziemia dla obwodu LED |
| 6 | Wpływ | P | Zasilanie obwodów cyfrowych |
| 7 | Wpływ | P | Zasilanie obwodów cyfrowych |
| 8 | Moduł | Ja... | sterowanie trybem DE lub HV |
| 9 | DE | Ja... | Włączanie danych |
| 10 | VS | Ja... | Wprowadzenie sygnału Vsync |
| 11 | HS | Ja... | Wprowadzenie sygnału Hsync |
| 12 | GND | P | Ziemia silnikowa |
| 13 | B5 | Ja... | Wprowadzenie danych niebieskiego koloru (MSB) |
| 14 | B4 | Ja... | Wprowadzenie danych w kolorze niebieskim |
| 15 | B3 | Ja... | Wprowadzenie danych w kolorze niebieskim |
| 16 | GND | P | Ziemia silnikowa |
| 17 | B2 | Ja... | Wprowadzenie danych w kolorze niebieskim |
| 18 | B1 | Ja... | Wprowadzenie danych w kolorze niebieskim |
| 19 | B0 | Ja... | Niebieski wpis danych (LSB) |
| 20 | GND | P | Ziemia silnikowa |
| 21 | G5 | Ja... | Wprowadzenie zielonych danych (MSB) |
| 22 | G4 | Ja... | Wprowadzenie zielonych danych |
| 23 | G3 | Ja... | Wprowadzenie zielonych danych |
| 24 | GND | P | Ziemia silnikowa |
| 25 | G2 | Ja... | Wprowadzenie zielonych danych |
| 26 | G1 | Ja... | Wprowadzenie zielonych danych |
| 27 | G0 | Ja... | Wprowadzenie zielonych danych (LSB) |
| 28 | GND | P | Ziemia silnikowa |
| 29 | R5 | Ja... | Wprowadzenie danych w kolorze czerwonym (MSB) |
| 30 | R4 | Ja... | Wprowadzenie danych w kolorze czerwonym |
| 31 | R3 | Ja... | Wprowadzenie danych w kolorze czerwonym |
| 32 | GND | P | Ziemia silnikowa |
| 33 | R2 | Ja... | Wprowadzenie danych w kolorze czerwonym |
| 34 | R1 | Ja... | Wprowadzenie danych w kolorze czerwonym |
| 35 | R0 | Ja... | Wprowadzenie danych w kolorze czerwonym (LSB) |
| 36 | GND | P | Ziemia silnikowa |
| 37 | DCLK | Ja... | Przykład zegara |
| 38 | GND | P | Ziemia silnikowa |
| 39 | L/R | Ja... | Wybierz kierunek skanowania w lewo lub w prawo |
| 40 | U/D | Ja... | Wybierz kierunek skanowania w górę lub w dół |
Typowe warunki eksploatacji
| Pozycja | Symbol | Wartości | Jednostka | ||
| Min. | Typowy. | Max, proszę. | |||
| Napięcie zasilania | Wpływ | 3.1 | 3.3 | 3.5 | V |
| VLED | 4.8 | 5 | 5.2 | V | |
| Icc | - | 250 | 300 | mA | |
| Konsumpcja bieżąca | ILED | - | 500 | 550 | mA |
| Logika wejścia wysokie napięcie | HIV | 0.7VCC | - | Wpływ | V |
| Logika wejścia niskie napięcie | VIL | 0 | - | 0.3VCC | V |
| Czas trwania diody | - | 40,000 | - | - | Kr. |
Specyfikacje optyczne
| Pozycja | Symbol | Warunki | Wartości | Jednostka | ||
| Min. | Typowy. | Max, proszę. | ||||
| kąt widzenia (CR ≥ 10) | θL | Φ=180° ((9 godziny) | 60 | 70 | - | stopień |
| θR | Φ=0°(3 godziny) | 60 | 70 | - | ||
| θT | Φ=90° ((12 godzin) | 40 | 50 | - | ||
| θB | Φ=270° ((6 godziny) | 60 | 70 | - | ||
| Czas reakcji | Tony | Normalne θ=Φ=0° | - | 10 | 20 | msec |
| Toff | - | 15 | 30 | msec | ||
| Wskaźnik kontrastu | CR | 400 | 500 | - | - | |
| Kolorowość | WX | 0.26 | 0.31 | 0.36 | - | |
| WY | 0.28 | 0.33 | 0.38 | |||
| Światłość | L | 250 | 300 | - | cd/m2 | |
| Jednorodność jasności | YU | 70 | 75 | - | % | |

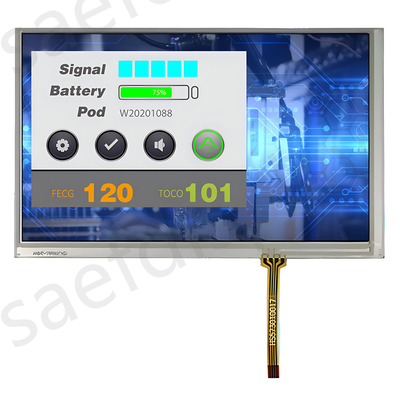

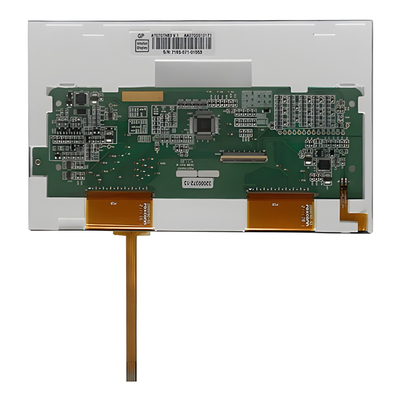

7" TFT 800x480 kropek z obrazem produktu RTP
