Szczegóły Produktu:
|
| Produkt: | Moduł TFT z portem szeregowym SPI 4 cale | Struktura modułu: | Płytka drukowana TFT+RTP+SPI |
|---|---|---|---|
| Rozstrzygnięcie: | 480x320 kropek | interfejs: | 4-przewodowy SPI |
| Ekran dotykowy: | Z rezystancyjnym ekranem dotykowym | Układ scalony sterownika: | ILI9488 |
| Wymiar zarysu: | 55,04 x 89,3 (mm) | Obszar aktywny: | 48,6 x 64,8 (mm) |
| Kod PIN: | 14 szpilów | Temperatura robocza: | -20°C~70°C |
| Temperatura przechowywania.: | -30℃~80℃ | Napięcie robocze: | 3.3V / 5V |
| Zużycie energii: | ~90mA | Waga: | ~25g |
| świadectwo: | ISO9001:2015 / ISO1400:2015 | Zgodność: | Zgodny z dyrektywą Rohs & Reach |
| Podkreślić: | Moduł LCD TFT SPI,Moduł LCD TFT 480x320 punktów |
||
4-calowy SPI Serial Interface TFT Module Product Wprowadzenie
Numer modelu:SFTM400XM-7173AT
SFTM400XM-7173AT to 4-calowy moduł LCD przyjmujący 4-przewodną metodę komunikacji SPI, z sterownikiem IC ILI9488, rozdzielczością 480x320 i funkcją dotykową (opcjonalnie).Moduł ten zawiera ekran LCD, układ sterowania podświetlenia i układ sterowania ekranem dotykowym.
Cechy
| Produkt: | 4-calowy moduł SPI |
| Struktura modułu: | PCB TFT+RTP+SPI |
| Rozstrzygnięcie: | 480x320 kropek |
| Interfejs: | 4 SPI drutu |
| Ekran dotykowy: | Z ekranem dotykowym o odporności |
| System sterowania: | ILI9488 |
| Wymiar zarysu: | 610,74 x 108,04 (mm) |
| Obszar aktywny: | 510,84 x 86,40 (mm) |
| Numer szpilki: | 14 szpilów |
| Temperatura pracy: | -20°C~70°C |
| Temperatura przechowywania: | -30°C~80°C |
| napięcie robocze: | 3.3V / 5V |
| Zużycie energii: | ~ 90 mA |
| Poziom: | ~ 71 g |
Konfiguracja sprzętu
Obwód sprzętowy tego modułu LCD składa się z trzech głównych części: obwodu sterowania wyświetlaczem LCD, obwodu sterowania ekranem dotykowym i obwodu sterowania podświetleniem.
1Obwód sterujący wyświetlaczem LCD służy do sterowania szpilkami LCD, w tym szpilkami sterującymi i szpilkami przesyłającymi dane.
2, Obwód sterowania ekranem dotykowym może sterować reakcją dotykową ekranu dotykowego i odczytem współrzędnych dotykowych (opcjonalny ekran dotykowy).
3, obwód sterowania podświetlenia jest używany do sterowania jasnością i przyciemnianiem podświetlenia.ten obwód może zostać pominięty, a pin sterowania podświetlenia może być bezpośrednio podłączony do 3.3V zasilanie.
4-calowy SPI Serial Interface TFT Module Product Rysunek
Definicja szpilki
| - Nie, nie. | Szpilka | Opis |
| 1 | Wpływ | Pozytywne zasilanie LCD (3,3V~5V) |
| 2 | GND | LCD Ground |
| 3 | CS | Wybierz chip LCD |
| 4 | Zresetowanie | Zresetowanie LCD |
| 5 | DC/RS | Rejestr LCD/Sygnał wyboru danych |
| 6 | SDI ((MOSI) | Sygnał zapisu danych w trybie LCD SPI Bus |
| 7 | SCK | Sygnał zegara LCD SPI Bus |
| 8 | LED |
sygnał sterowania światłem tylnym (wysoki poziom oświetlenia, jeżeli nie jest wymagane sterowanie, proszę podłączyć do 3.3V) |
| 9 | SDO ((MISO) | Sygnał odczytu danych przycisku LCD SPI (jeśli nie jest potrzebny, może zostać odłączony) |
|
Poniżej znajdują się szpilki na ekranie dotykowym. Jeśli nie mają dotyku lub nie wymagają dotykowej funkcji, można je odłączyć |
||
| 10 | T_CLK | Sygnał zegara przycisku SPI na ekranie dotykowym |
| 11 | T_CS | Sygnał wyboru chipa na ekranie dotykowym |
| 12 | T_DIN | Sygnał wejściowy przycisku SPI na ekranie dotykowym |
| 13 | T_DO | Sygnał wyjściowy przycisku SPI na ekranie dotykowym |
| 14 | T_IRQ | Sygnał przerwy dotykowej ekranu dotykowego |

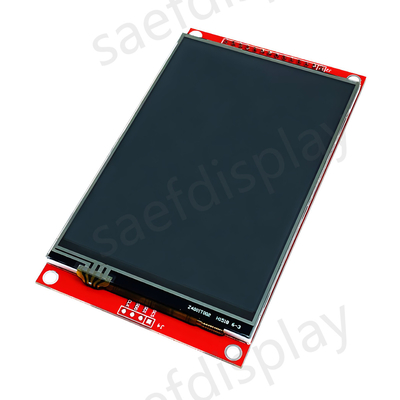

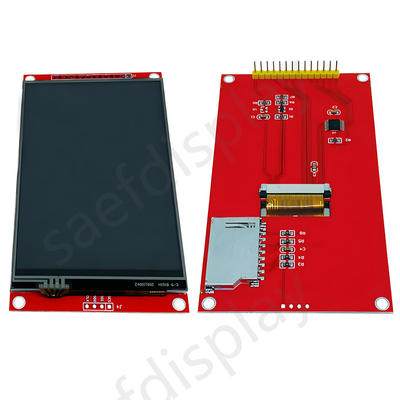

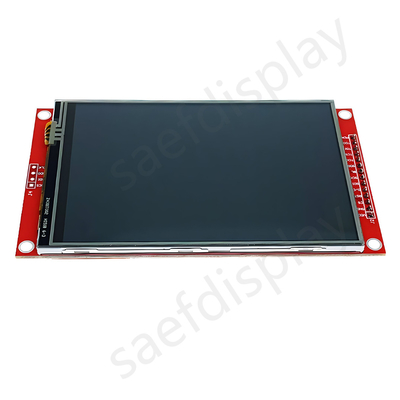

4-calowy SPI Serial Interface TFT Module Product Obraz
