Szczegóły Produktu:
|
| Produkt: | 1,3-calowy wyświetlacz IPS TFT LCD | Ekran dotykowy: | bez |
|---|---|---|---|
| Rozstrzygnięcie: | 240x240 kropek | szklana pokrywa: | z, Możliwość dostosowania |
| Kierunek patrzenia: | IPS, kąty widzenia swobodne | interfejs: | Interfejs SPI |
| Kod PIN: | 24 szpilki | Połączenie: | Wtykanie |
| Luminancja powierzchni: | 250 cd/m2 (nitów) | Żywotność diody LED: | 40 000 godzin |
| świadectwo: | ISO9001:2015 / ISO1400:2015 | Zgodność: | Zgodny z dyrektywą Rohs & Reach |
| Podkreślić: | 24 PIN Tft wyświetlacz LCD,240x240 pikseli wyświetlacz TFT LCD,1.3 cali wyświetlacz TFT LCD |
||

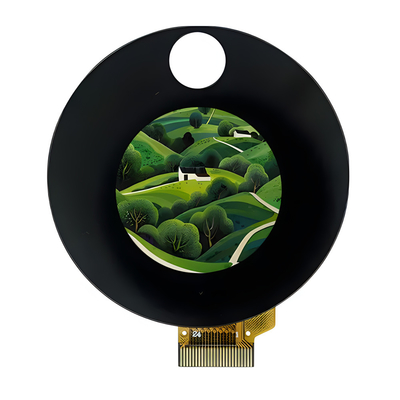

1.3 cala IPS TFT LCD z okna pokrycia Produkt Wprowadzenie
Płytka osłonowa to przezroczysta soczewka mocowana na zewnątrz ekranu wyświetlacza elektronicznego, stosowana do ochrony zarówno ekranów dotykowych, jak i nie dotykowych.Wraz z rozwojem technologii mobilnego Internetu, liczba systemów rozrywkowych i innych urządzeń w okresie szybkiego wzrostu produktów elektronicznych konsumenckich znacznie wzrosła,który skutecznie prowadzi do znacznego wzrostu popytu na produkty pokrywające na rynku.
Wraz z dywersyfikacją form ekranu pokrywy z kompozytów optycznych stały się nowo pojawiającym się rozwiązaniem dla pokryw ekranu ze względu na ich zalety wydajności.Optyczne płyty pokryw kompozytowych mają doskonałą odporność na uderzenia, odblaskowość i przepuszczalność i są szeroko przyjęte przez użytkowników.
SFTO130JY-7167AT to kolorowy kwadratowy wyświetlacz TFT LCD o przekątnej 1,3 cala i rozdzielczości 240x240.co sprawia, że użytkownicy mogą programować i korzystaćRozmiar modułu modelu SFTO130JY-7167AT wynosi 26,16x29,22 mm, a rozmiar obszaru aktywnego 23,4x23,4 mm.
Technologia IPS stosowana w produkcie zapewnia użytkownikom możliwość widoku panoramicznego ekranu i doskonałego doświadczenia użytkownika z dowolnego kierunku.Kontroler ST7789P3 jest zintegrowany z modułem, z zakresem napięcia zasilania logicznego od 3,0 V do 3,6 V. Może działać w zakresie temperatury od -20 °C do +70 °C, a zakres temperatury magazynowania wynosi -30 °C do +80 °C.FPC SFTO130JY-7167AT może być dostosowywany zgodnie z wymaganiami użytkownika i może być wyposażony w nowo zaprojektowany ekran dotykowy rezystywny (RTP) lub ekran dotykowy pojemnościowy.
Cechy
| Pozycja | Zawartość |
| Rozmiar LCD | 1.3 cala ((Diagonalna) |
| Tryb wyświetlania | Zazwyczaj czarny |
| Rozstrzygnięcie | 240 ((H) RGB x 240 ((V) |
| Wskazówka | 00,0975 (H) x 0,0975 ((V) mm |
| Obszar aktywny | 23.4 ((H) x 23,4 (V) mm |
| Rozmiar modułu | 26.16(H) x 29.22(V) x 1.5Max(D) mm |
| Wielkość szkła | Dostosowywalne |
| Interfejs | SPI |
| IC napędu | ST7789P3 |
| Światłość | 250 (TYP) cd/m2 |
| Kierunek widzenia | Wszystkie widoki |
| Podświetlenie | 2 białe diody LED |
| Wykonująca temp. | -20°C ~ + 70°C |
| Temperatura przechowywania. | -30°C~+80°C |
| Waga | TBD |
1.3 cala IPS TFT LCD z okładką szkła rysunek produktu
![]()
Charakterystyka elektryczna
| Parametry | Symbol | Min. | Rodzaj | Maksymalnie | Jednostka |
| Napięcie zasilania logicznego | IOVCC | 1.65 | 1.8/2.8 | 3.3 | V |
| Napęd analogiczny | Wpływ | 2.6 | 2.8 | 3.3 |
- Tak. |
| Prąd wejściowy | Id. |
- Tak. |
20 |
- Tak. |
mA |
| Światłość |
- Tak. |
250 |
- Tak. |
Cd/m2 |
Charakterystyka podświetlenia
| Pozycja | Symbol | Min. | Rodzaj | Maksymalnie | Jednostka |
| Włókno przednie | Vf | 3.0 | 3.2 | 3.4 | V |
| Prąd prądowy | Jeśli |
- Tak. |
20 |
- Tak. |
mA |
| Czas eksploatacji |
- Tak. |
- Tak. |
40000 |
- Tak. |
Godziny |
Charakterystyka optyczna
| Pozycja | Symbol | Warunki pomiaru | Min. | Typowy. | Max, proszę. | Jednostka | |
| Czas reakcji | Tr+Tf | θ = 0o φ = 0o | 25°C |
- |
30 | 35 |
ms |
|
Kąt widzenia |
θ |
φ = 0o | 25°C | - | 80 | - |
Stopień |
| φ = 180o | 25°C | - | 80 | - | |||
|
θ |
φ = 90o | 25°C | - | 80 | - | ||
| φ = 270o | 25°C | - | 80 | - | |||
| Wskaźnik kontrastu | CR | - | 25°C | 800 | - | - | |
|
Kolor współrzędnej CIE |
Biały | X | 25°C | 0.300 | 0.302 | 0.304 |
- |
| Y | 25°C | 0.323 | 0.325 | 0.327 | |||
| Czerwony | X | 25°C | 0.622 | 0.624 | 0.626 | ||
| Y | 25°C | 0.327 | 0.329 | 0.331 | |||
|
Zielona |
X | 25°C | 0.286 | 0.288 | 0.290 | ||
| Y | 25°C | 0.520 | 0.522 | 0.524 | |||
|
Niebieski |
X | 25°C | 0.134 | 0.136 | 0.138 | ||
| Y | 25°C | 0.135 | 0.137 | 0.139 | |||
| Przepuszczalność (z polaryzatorem) | 4. 18 | 4.65 | % | ||||

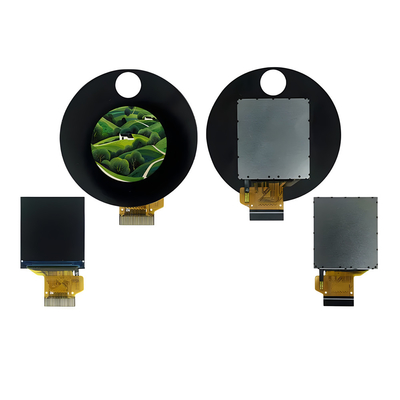

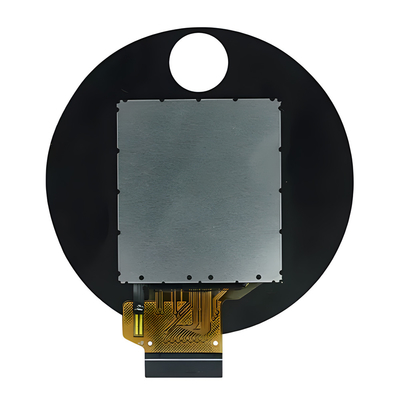

1.3 cala IPS TFT LCD z okna pokrycia szkła Obraz produktu
![]()
![]()
![]()
Badanie niezawodności
| Element testowy |
Warunki badania |
Kontrola po badaniu |
| Działanie w wysokiej temperaturze | 85°C przez 96 godzin |
Po zakończeniu badania badane próbki LCD należy umieszczać w warunkach o normalnej temperaturze i wilgotności w pomieszczeniu przez 2-4 godziny lub dłużej przed funkcjonalną i wizualną inspekcją.Próbki nie mogą mieć następujących wad: 2Każdy badany moduł może być wykorzystany tylko do jednego z projektów testowych. |
| Działanie w niskich temperaturach | -30°C przez 96 godzin | |
| Przechowywanie w wysokiej temperaturze | 85°C przez 96 godzin | |
| Przechowywanie w niskiej temperaturze | -30°C przez 96 godzin | |
| Działanie w wysokiej temperaturze Działanie w wilgotności | 60°C, 90%RH przez 72 godziny | |
| Wstrząs cieplny | -10°C ((30min) ~+25°C ((5min) ~+60°C ((30min) przez 10 cykli | |
| Badanie drgań (bez działania) |
Częstotliwość: 10~55Hz Amplituda:1.0 mm Czas przebicia: 11 min Okres badania: 6 cykli dla każdego kierunku X, Y, Z |
|
| Badanie prądu statycznego | Dotyk ±4KV, dotyk powietrza ±8KV |
