Szczegóły Produktu:
|
| Produkt: | 0,96-calowy wyświetlacz TFT LCD | Rozstrzygnięcie: | 80x160 punktów |
|---|---|---|---|
| Kierunek patrzenia: | IPS, swobodny kąt widzenia | interfejs: | Interfejs SPI |
| Kod PIN: | 8 pinów | Połączenie: | Wtykanie |
| Ekran dotykowy: | bez | szklana pokrywa: | Dostosowywalne |
| Luminancja powierzchni: | 260 cd/m2 (nity) | Żywotność diody LED: | 40 000 godzin |
| świadectwo: | ISO9001:2015 / ISO1400:2015 | Zgodność: | Zgodny z dyrektywą Rohs & Reach |
| Podkreślić: | 0.96 cali Graficzny LCD TFT,Interfejs SPI Graficzny LCD TFT,80x160 pikseli TFT LCD |
||
** Pobierz arkusz danych **
SFTO096JY-7183AN SPECIFIKACJA.pdf
0.96 cali IPS TFT LCD 8 pinów Wprowadzenie produktu
Pomimo niewielkich rozmiarów małe ekrany TFT LCD są szeroko stosowane w takich branżach, jak inteligentne urządzenia noszone, instrumenty, aparaty cyfrowe, etykiety elektroniczne, urządzenia komunikacyjne i inteligentne domy.To 0.96 cali mały wyświetlacz TFT SFTO096JY-7183AN przyjmuje interfejs SPI (interfejs serii obwodowej), który jest szybkim, pełnym dupleksem,Autobus komunikacji synchronicznej, który zajmuje tylko cztery linie na szczytach chipu, oszczędzając miejsce na szpilki chipów i układ PCB.
SFTO096JY-7183AN to pełnokolorowy wyświetlacz TFT LCD o przekątnej 0,96 cala i rozdzielczości 80x160.co sprawia, że użytkownicy mogą programować i korzystaćRozmiar modułu modelu SFTO096JY-7183AN wynosi 13,5x27,9x1,5 mm, a rozmiar obszaru aktywnego 10,8x21,7 mm.
Technologia IPS stosowana w produkcie zapewnia użytkownikom możliwość widoku panoramicznego ekranu i doskonałego doświadczenia użytkownika z dowolnego kierunku.Kontroler ST7735 jest zintegrowany z modułem, z zakresem napięcia zasilania logicznego od 3,0 V do 3,4 V. Może działać w zakresie temperatury od -20 °C do +70 °C, a zakres temperatury magazynowania wynosi -30 °C do +80 °C.FPC SFTO096JY-7183AN może być dostosowywany zgodnie z wymaganiami użytkownika i może być wyposażony w nowo zaprojektowany ekran dotykowy rezystywny (RTP) lub ekran dotykowy pojemnościowy.
Cechy
| Nie, nie, nie. | Pozycja | Zawartość |
| 1 | Rozmiar LCD | 0.96 cali (diagonalnie) |
| 2 | Tryb wyświetlania | Zazwyczaj czarny |
| 3 | Rozstrzygnięcie | 80 ((H) RGB x 160 ((V) |
| 4 | Wskazówka | 00,135 (H) x 0,1356 ((V) mm |
| 5 | Obszar aktywny | 10.8 ((H) x 21,7 (V) mm |
| 6 | Rozmiar modułu | 13.5 ((H) x 27.9 ((V) x1.5 ((D) mm |
| 7 | Układ kolorystyczny | RGB VPerspektywny pas |
| 8 | Interfejs | SPI 4 LINE |
| 9 | IC napędu | ST7735S |
| 10 | Światłość ((cd/m2) | 260 (TYP) |
| 11 | Kierunek widzenia | Wszystkie widoki |
| 12 | Podświetlenie | 1 biała dioda LED |
| 13 | Wykonująca temp. | -20°C ~ + 70°C |
| 14 | Temperatura przechowywania. | -30°C~+80°C |
0.96 cala IPS TFT LCD 8 pinów Rysunek produktu
Maksymalne ratingi bezwzględne
| Parametry | Symbol | Min. | Maksymalnie | Jednostka |
| Napięcie zasilania logicznego | IOVCC | - 0.3 | 4.6 | V |
| Napęd analogiczny | Wpływ | - 0.3 | 4.6 | V |
| Temperatura pracy | Na górze | -20 | 70 | °C |
| Temperatura przechowywania | Tst | - 30 | 80 | °C |
| wilgotność | RH |
- Tak. |
90% (maksymalnie 60°C) | RH |
Charakterystyka elektryczna
| Parametry | Symbol | Min. | Rodzaj | Maksymalnie | Jednostka |
| Napięcie zasilania logicznego | IOVCC | 1.65 | 1.8/2.8 | 3.3 | V |
| Napęd analogiczny | Wpływ | 2.6 | 2.8 | 3.3 |
- Tak. |
| Prąd wejściowy | Id. |
- Tak. |
20 |
- Tak. |
mA |
Charakterystyka podświetlenia
| Pozycja | Symbol | Min. | Rodzaj | Maksymalnie | Jednostka | Warunki |
| Włókno przednie | Vf | 3.0 | 3.2 | 3.4 | V |
- Tak. |
| Prąd prądowy | Jeśli |
- Tak. |
20 |
- Tak. |
mA |
- Tak. |
| Czas eksploatacji |
- Tak. |
- Tak. |
40000 |
- Tak. |
Godziny |
Definicje szpilki
|
Szpilka |
Symbol |
Opis |
| 1 | LEDA | Anodę podświetlenia |
| 2 | GND | Powierzchnia |
| 3 | Zresetowanie | LCM Reset pin |
|
4 |
D/C |
Zarejestruj wybrany pin D/C = ∆ 1 ∆: Wyświetlanie danych. D/C = ≈ 0 ≈: dane dowodzenia. |
| 5 | SDA | Wprowadzenie danych seryjnych |
| 6 | SCL | Szpilka zegarowa seryjna |
| 7 | VDD | Zapewnienie zasilania dla urządzeń analogowych (2,8 V - 3,3 V) |
| 8 | CS |
Wybierz szpilkę (włączyć) |
Charakterystyka optyczna
| Pozycja | Symbol | Warunki pomiaru | Min. | Typowy. | Max, proszę. | Jednostka | |
| Czas reakcji | Tr+Tf | θ = 0o φ = 0o | 25 oC |
- |
30 | 40 |
ms |
|
Kąt widzenia |
θ |
φ = 0o | 25 oC | - | 80 | - |
Stopień |
| φ = 180o | 25 oC | - | 80 | - | |||
|
θ |
φ = 90o | 25 oC | - | 80 | - | ||
| φ = 270o | 25 oC | - | 80 | - | |||
| Wskaźnik kontrastu | CR | - | 25 oC | 800 | - | - | |
|
Kolor współrzędnej CIE |
Biały | X | 25 oC | 0.304 | 0.306 | 0.308 |
- |
| Y | 25 oC | 0.325 | 0.327 | 0.329 | |||
| Czerwony | X | 25 oC | 0.608 | 0.610 | 0.612 | ||
| Y | 25 oC | 0.331 | 0.333 | 0.335 | |||
| Zielona | X | 25 oC | 0.279 | 0.281 | 0.283 | ||
| Y | 25 oC | 0.531 | 0.533 | 0.535 | |||
| Niebieski | X | 25 oC | 0.144 | 0.146 | 0.148 | ||
| Y | 25 oC | 0.136 | 0.138 | 0.140 | |||
| Przepuszczalność (z polaryzatorem) |
5.09 |
% | |||||

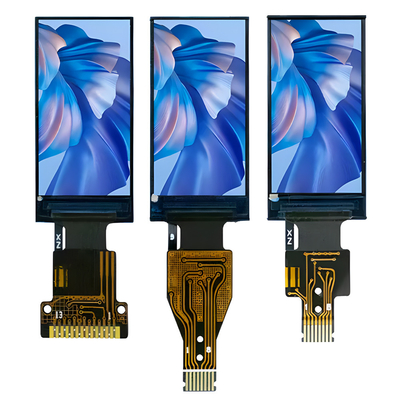

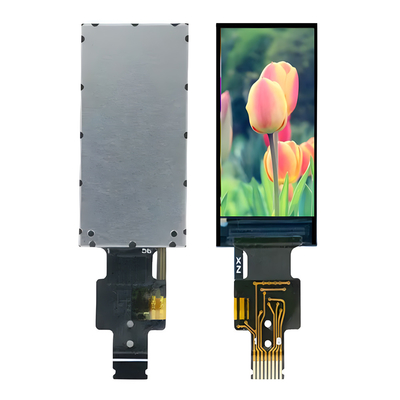

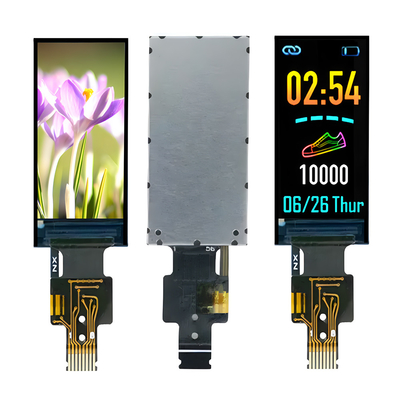

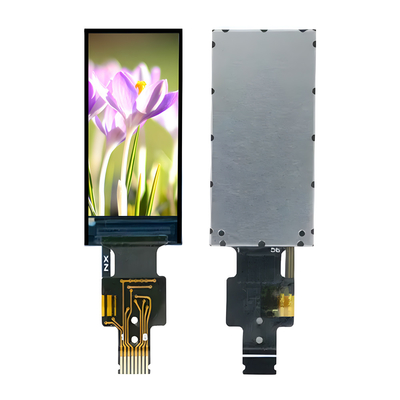

00,96 cala IPS TFT LCD 8 szpilów Produkt IMagia
