Szczegóły Produktu:
|
Produkt: | 1.44-calowy wyświetlacz TFT LCD | Rozstrzygnięcie: | 128x128 punktów |
---|---|---|---|
Kierunek patrzenia: | 12:00 | interfejs: | Interfejs SPI |
Kod PIN: | 10 pinów | Połączenie: | Wtykanie |
Ekran dotykowy: | bez, dostosowywalny | szklana pokrywa: | Dostosowywalne |
Luminancja powierzchni: | 300 cd/m2 (nitów) | Żywotność diody LED: | 40 000 godzin |
świadectwo: | ISO9001:2015 / ISO1400:2015 | Zgodność: | Zgodny z dyrektywą Rohs & Reach |
Podkreślić: | ZIF FPC Connection TFT LCD Display,1.44-calowy wyświetlacz TFT LCD,Wyświetlacz LCD TFT o wymiarach 128x128 pikseli |
1.44-calowy SPI TFT LCD ZIF Connection Wprowadzenie produktu
SFTO144JY-7177ANjest pełnobarwnym wyświetlaczem TFT LCD o przekątnej 1,44 cala i rozdzielczości 128x128.Wielkość modułuSFTO144JY-7177ANModel ma rozmiary 29x34,41x2,2 mm, a powierzchnia aktywna 25,5x26,5 mm.Pomimo niewielkiego rozmiaru, małe ekrany TFT LCD są szeroko stosowane w takich branżach, jak inteligentne urządzenia noszone, instrumenty, aparaty cyfrowe, etykiety elektroniczne, urządzenia komunikacyjne i inteligentne domy.Ten 1.44-calowy mały wyświetlacz TFTSFTO144JY-7177ANprzyjmuje interfejs SPI (serialny interfejs urządzeń peryferyjnych), który jest szybką, pełną dupleksową, synchroniczną komunikacyjną autobusą, która zajmuje tylko cztery linie na szczytach układu,oszczędność miejsca dla pinów chipów i układu PCB.
Kontroler ST7735 jest zintegrowany z modułem, z zakresem napięcia logicznego zasilania od 3,0 V do 3,4 V. Może działać w zakresie temperatur od -20 °C do +70 °C,i jego zakres temperatury przechowywania wynosi od -30 °C do +80 °C. FPCSFTO144JY-7177ANmoże być dostosowywany do wymagań użytkownika i może być wyposażony w nowo zaprojektowany wyświetlacz dotykowy o odporności (RTP) lub wyświetlacz dotykowy o pojemności.
Cechy
Pozycja | Specyfikacja | Jednostka |
Tryb wyświetlania | Zazwyczaj czarny, nadający. | / |
Kierunek widzenia | Dwanaście | / |
Kolory | 262K | / |
IC napędu | COG ST7735S | / |
Typ interfejsu | SPI | / |
Rysunek wymiarowy | 29.00 ((W) x 34.41 ((H) x 2.25 ((T) |
mm |
LCD z obszarem aktywnym | 25.50 ((W) x 26.50 ((H) |
mm |
Rozstrzygnięcie | 128 RGB ((H) x 128 ((V) | piksele |
Wskaźnik pikseli | 0.198 ((W) x 0,198 ((H) |
mm |
1.44 cali SPI TFT LCD ZIF Connection ProductRysunek
Definicje pinów interfejsu
- Nie, nie. |
Symbol | Opis |
1 | LEDA | Anodę światła tylnego |
2 | LEDK | Katodę światła tylnego |
3 | SPI4W | Niskie 3-liniowe SPI włączone. |
4 | Wpływ | Zapewnienie zasilania dla urządzeń analogowych (2,8 V - 3,3 V) |
5 | GND | Szpilki do uziemienia |
6 | CS | Chip wybierz pin wejściowy |
7 | Zresetowanie | LCM Reset pin |
8 | SDA | sygnał wejścia/wyjścia SPI |
9 | SCL | Zegar seryjny interfejsu |
10 | RS | Instrukcja / dane wyboru wprowadzenia Pin |
Maksymalne ratingi bezwzględne
Parametry | Symbol | Min. | Maksymalnie | Jednostka |
Napięcie zasilania logicznego | IOVCC | - 0.3 | 4.6 | V |
Napęd analogiczny | Wpływ | - 0.3 | 4.6 | V |
Temperatura pracy | Na górze | -20 | 70 | °C |
Temperatura przechowywania | Tst | - 30 | 80 | °C |
wilgotność | RH |
- Tak. |
90% (maksymalnie 60°C) | RH |
Charakterystyka elektryczna
Parametry | Symbol | Min. | Rodzaj | Maksymalnie | Jednostka |
Napięcie zasilania logicznego | IOVCC | 1.65 | 1.8/2.8 | 3.3 | V |
Napęd analogiczny | Wpływ | 2.6 | 2.8 | 3.3 |
- Tak. |
Prąd wejściowy | Id. |
- Tak. |
20 |
- Tak. |
mA |
Charakterystyka podświetlenia
Pozycja | Symbol | Min. | Rodzaj | Maksymalnie | Jednostka | Warunki |
Włókno przednie | Vf | 3.0 | 3.2 | 3.4 | V |
- Tak. |
Prąd prądowy | Jeśli |
- Tak. |
20 |
- Tak. |
mA |
- Tak. |
Czas eksploatacji |
- Tak. |
- Tak. |
40000 |
- Tak. |
Godziny |
Definicje szpilki
Szpilka |
Symbol |
Opis |
1 | LEDA | Anodę podświetlenia |
2 | GND | Powierzchnia |
3 | Zresetowanie | LCM Reset pin |
4 |
D/C |
Zarejestruj wybrany pin D/C = ∆ 1 ∆: Wyświetlanie danych. D/C = ≈ 0 ≈: dane dowodzenia. |
5 | SDA | Wprowadzenie danych seryjnych |
6 | SCL | Szpilka zegarowa seryjna |
7 | VDD | Zapewnienie zasilania dla urządzeń analogowych (2,8 V - 3,3 V) |
8 | CS |
Wybierz szpilkę (włączyć) |
Charakterystyka optyczna
Pozycja | Symbol | Warunki | Min. | Typowy. | Max, proszę. | Jednostka | Uwaga: | |
Przekaźność (bez polaryzatora) |
T ((%) |
- |
14.8 |
16.5 |
- |
% | ||
Przekaźność (z Polaryzator) |
T ((%) |
- |
5.4 |
6.0 |
- |
% | Pomiar za pomocą polaryzatora EWV, wyłącznie do celów odniesienia | |
Wskaźnik kontrastu |
CR |
Θ=0 Normalne oglądanie kąt |
640 |
800 |
- |
- |
(1) ((2) Pomiar za pomocą polaryzatora EWV, wyłącznie do celów odniesienia |
|
Czas reakcji |
Wzrost | TR | - | 4 | 8 |
msec |
(1) ((3) |
|
Upadek | TF | - | 12 | 24 | ||||
Różnorodność kolorów | S(%) | - | 53 | - | % | |||
Kolor Chromatyczność (CIE 1931)
|
Biały | Wx | 0.273 | 0.293 | 0.313 |
(1) (4) C-light ze szkła CF |
||
Wy | 0.305 | 0.325 | 0.345 | |||||
Czerwony | Rx | 0.616 | 0.636 | 0.656 | ||||
Ry | 0.308 | 0.328 | 0.348 | |||||
Zielona | Gx | 0.263 | 0.283 | 0.303 | ||||
Gy | 0.511 | 0.531 | 0.551 | |||||
Niebieski | Bx | 0.115 | 0.135 | 0.155 | ||||
/Przez | 0.114 | 0.134 | 0.154 | |||||
Kąt widzenia
|
- Nie, nie. |
ŚL |
CR>10 |
60 | 70 | - |
Pomiar za pomocą polaryzatora EWV, wyłącznie do celów odniesienia |
|
ΘR | 60 | 70 | - | |||||
- Nie, nie. |
Świat | 60 | 70 | - | ||||
ΘD | 50 | 60 | - | |||||
Optymalny kierunek widzenia | Dwanaście. | (5) |
Schematyczny diagram

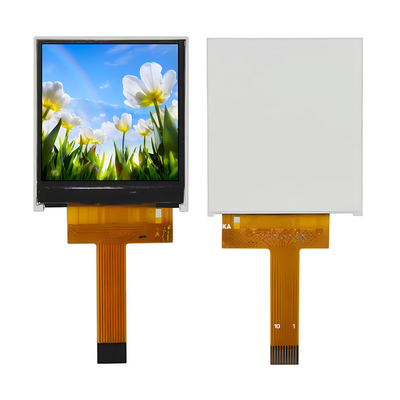

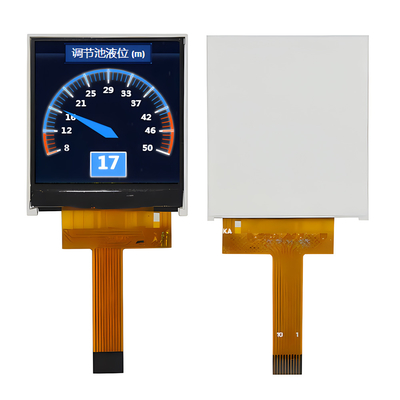

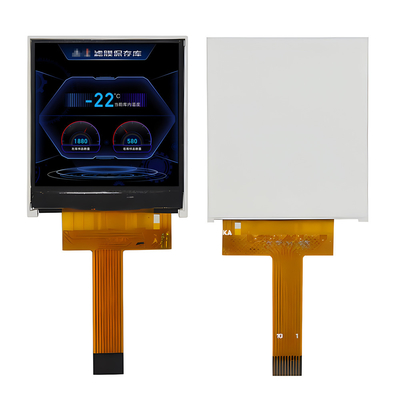

1.44-calowy SPI TFT LCD ZIF ConnectionProdukt IMagia
