Szczegóły Produktu:
|
Produkt: | 10,3 cala TFT+PCB | PCB: | PCB z siedmiorzędowym szpilkiem |
---|---|---|---|
Rozstrzygnięcie: | 240x240 kropek | szklana pokrywa: | Dostosowywalne |
Kierunek patrzenia: | IPS Free Kąt widzenia | interfejs: | Interfejs SPI |
Kod PIN: | 7 pinów | Połączenie: | Pin nagłówka |
Luminancja powierzchni: | 250 cd/m2 (nitów) | Żywotność diody LED: | 40 000 godzin |
świadectwo: | ISO9001:2015 / ISO1400:2015 | Zgodność: | Zgodny z dyrektywą Rohs & Reach |
Podkreślić: | 7 szpilów nagłówkowych TFT LCD,1.3-calowy IPS TFT LCD,240x240 Dot TFT LCD |
1.3 cali SPI Serial Interface TFT Wprowadzenie produktu
SPI to serial chip to wielofunkcyjny chip, który może konwertować sygnały interfejsu SPI na sygnały seryjne, które mogą być używane do podłączenia urządzeń zewnętrznych i osiągnięcia komunikacji z nimi.SPI do serii chipy port mają zalety przenoszenia wysokiej prędkości, niskie zużycie energii i łatwość użytkowania, mogą być stosowane w takich scenariuszach zastosowań, jak sprzęt komputerowy, urządzenia gospodarstwa domowego i sterowanie przemysłowe.
Moduł LCD TFT o pojemności 1,3 cala działa bardzo dobrze i z powodzeniem kończy mój projekt DIY.wyświetlacze poziome i pionowe, możemy dostosować kierunek wyświetlania. Musisz ustawić SPI_MODE3 na init, Arduino Nano, VCC na 5V i BKL na 3.3V.Pamiętaj, aby sprawdzić linki wymienione w opisie produktu przed ich użyciem, a one pomogą Ci w projekcie.
Ten 1,3 cali wyświetlacz SPI TFT LCD ma rozmiar przekątny 1,3 cala i rozdzielczość 240x240.Może działać w zakresie temperatur od -20 °C do +70 °C, a zakres temperatury przechowywania wynosi od -30 °C do +80 °C.
Cechy
Pozycja |
Zawartość |
Numer części | SFTM130JY-7181AN |
Rozmiar LCD | 1.3 cala ((Diagonalna) |
Tryb wyświetlania | Zazwyczaj czarny |
Rozstrzygnięcie | 240 ((H) RGB x 240 ((V) |
Wskazówka | 00,0975 (H) x 0,0975 ((V) mm |
Obszar aktywny | 23.4 ((H) x 23,4 (V) mm |
Rozmiar modułu | 27.5 ((H) x 39.0 ((V) x 11.3 ((D) mm |
Układ kolorystyczny | RGB Pas pionowy |
Interfejs | SPI |
IC napędu | ST7789 |
Światłość | 250 (TYP) cd/m2 |
Kierunek widzenia | Wszystkie widoki, IPS |
Podświetlenie | 2 białe diody LED |
Wykonująca temp. | -20°C ~ + 70°C |
Temperatura przechowywania. | -30°C~+80°C |
Waga | TBD |
Rysunek
Definicja szpilki
Nie, nie, nie. | Nazwa | Wpływ/wyjście | Opis |
1 | Wpływ | P | Zapewnienie zasilania dla chipa, DC 3,3-5 V |
2 | GND | P | Powierzchnia |
3 | SCL | Ja... | Serial Clock Pin (SPI) |
4 | SDA | Wpływ/wyjście | Pin seryjnych danych (SPI) |
5 | RES# | Ja... | Zresetuj wejście sygnału. |
6 | D.C. | Ja... | Dane/Pin sterowania, SPI Choice/ Command Choice |
7 | BLK | Ja... | Kontrolowanie podświetlenia, domyślne pływanie, niski poziom wyłączony |
Charakterystyka podświetlenia
Pozycja | Symbol | Min. | Rodzaj | Maksymalnie | Jednostka |
Włókno przednie | Vf | 3.0 | 3.2 | 3.4 | V |
Prąd prądowy | Jeśli |
- Tak. |
20 |
- Tak. |
mA |
Czas eksploatacji | - Tak. | - Tak. | 40000 |
- Tak. |
Godziny |
Charakterystyka optyczna
Pozycja | Symbol | Warunki pomiaru | Min. | Typowy. | Max, proszę. | Jednostka | |
Czas reakcji | Tr+Tf | θ = 0o φ = 0o | 25 oC |
- |
30 | 35 |
ms |
Kąt widzenia |
θ |
φ = 0o | 25 oC | - | 80 | - |
Stopień |
φ = 180o | 25 oC | - | 80 | - | |||
θ |
φ = 90o | 25 oC | - | 80 | - | ||
φ = 270o | 25 oC | - | 80 | - | |||
Wskaźnik kontrastu | CR | - | 25 oC | 800 | - | - | |
Kolor współrzędnej CIE | Biały | X | 25 oC | 0.300 | 0.302 | 0.304 | - |
Y | 25 oC | 0.323 | 0.325 | 0.327 | |||
Czerwony | X | 25 oC | 0.622 | 0.624 | 0.626 | ||
Y | 25 oC | 0.327 | 0.329 | 0.331 | |||
Zielona |
X | 25 oC | 0.286 | 0.288 | 0.290 | ||
Y | 25 oC | 0.520 | 0.522 | 0.524 | |||
Niebieski |
X | 25 oC | 0.134 | 0.136 | 0.138 | ||
Y | 25 oC | 0.135 | 0.137 | 0.139 | |||
Przepuszczalność (z polaryzatorem) | 4. 18 | 4.65 | % |

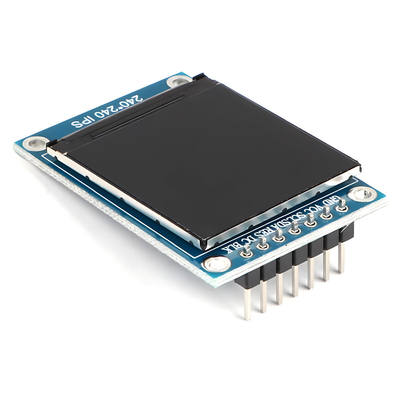

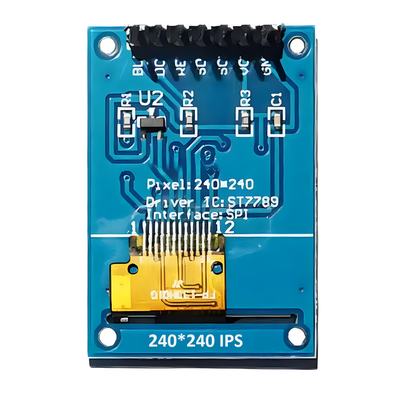

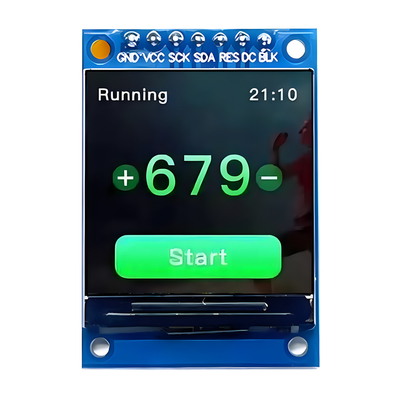

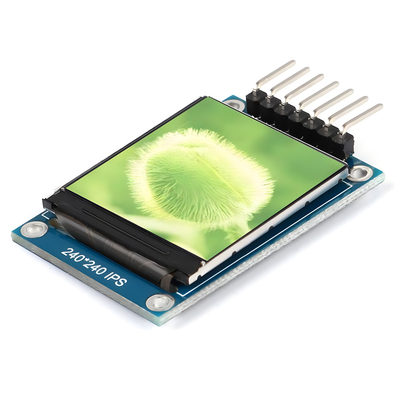

Obraz produktu
Urządzenia i certyfikaty
