Szczegóły Produktu:
|
| Produkt: | TFT o przekątnej 6,2 cala | Rozstrzygnięcie: | 1024x600 pikseli |
|---|---|---|---|
| Model nr.: | SFTO620BH-7180AN | Luminancja powierzchni: | 1000 cd/m2 (nits) |
| Ekran dotykowy: | bez | Kierunek patrzenia: | IPS, pełny kąt widzenia |
| Kod PIN: | 50 PIN-ów | Połączenie: | ZIF |
| interfejs: | RGB 24 bity | Żywotność diody LED: | 40 000 godzin |
| Wymiar zarysu: | 143,37 (szer.) × 87,13 (wys.) × 2,56 (gr.) (mm) | Szczyt:: | -30°C do +80°C |
| Obszar aktywny: | 137,47 (szer.) x 77,23 (wys.) (mm) | Zgodność: | Zgodny z REACH i RoHS |
| Podkreślić: | 6.2 cali wyświetlacz TFT LCD,Wyświetlacz 1024*600 TFT LCD,Panel ekranu IPS dla samochodów |
||
6.2 Inch 1024*600 IPS TFT LCD RGB Interface Wprowadzenie produktu
Układ 1024 * 600 jest powszechną matrycą kropkową 16:9 wyświetlacza.
W różnych scenariuszach zastosowań, takich jak systemy automatyki i sterowania przemysłowego, sprzęt medyczny, kokpity pojazdów transportowych, takich jak samoloty i pociągi,i niektóre produkty elektroniczne dla konsumentów wysokiej klasy, wysokiej rozdzielczości 1024 * 600 punktów wyświetlaczów macierzystych może przynieść jaśniejszą wydajność wizualną i spełnić wysokie wymagania profesjonalnych dziedzin jakości obrazu.Wraz z postępem technologicznym i obniżeniem kosztówOczekuje się, że ta technologia wyświetlania macierzy kropkowej zostanie zastosowana i promowana w większej liczbie dziedzin.
Ten model SFTO620BH-7180AN ma 6,2-calowy ekran wyświetlania, matrycę 1024 * 600 kropek i wykorzystuje technologię IPS, umożliwiając użytkownikom doskonałe doświadczenie wizualne z różnych kątów.Jego napięcie robocze wynosi tylko 3V-3.6V, o typowym napięciu 3,3V i jasności powierzchni 1000nits. Użytkownicy mogą dodać RTP lub CTP na ekranie wyświetlacza, aby zwiększyć efekt interakcji między człowiekiem a komputerem.
|
Charakterystyka
|
Wielkość | 6.2 cali |
| Rozstrzygnięcie | 1024 (horyzontalny) * 600 (wertikalny) | |
| Interfejs | 24BIT RGB | |
| Rodzaj połączenia | Złącze | |
| Głębokość koloru | 16.7M | |
| Rodzaj technologii | a-Si | |
| Wskaźnik rozmiaru pikseli (mm) | 0.13425x0.12872 | |
| Konfiguracja pikseli | RGB pas pionowy | |
| Tryb wyświetlania | Zazwyczaj czarny | |
| IC sterownika LCD | - | |
| Kierunek widzenia | IPS, wszystkie kąty widzenia | |
| kierunek odwrócenia szarej skali | Wszystkie | |
|
Wyroby mechaniczne
|
LCM (W x H x D) (mm) | 143.37*87.13*2.56 |
| Obszar aktywny ((mm) | 137.472 x 77.232 | |
| Z/bez TSP | Bez TSP | |
| Masa (g) | TBD | |
| Numery LED | 20LED |
6.2 cali 1024*600 IPS TFT LCD RGB Interfejs Rysunek produktu
Opis interfejsu
| Nie. | Symbol | Funkcja |
| 1,2 | VLED+ | Moc dla podświetlenia LED (anody) |
| 3,4 | VLED- | Pojemność dla podświetlenia LED (katody) |
| 5 | GND | Ziemia silnikowa |
| 6 | NC | Nie podłączono |
| 7 | DVDD | Siła cyfrowa |
| 8 | NC | Nie podłączono |
| 9: | DE | Sygnał aktywacji danych. |
| 10 | VSD | Wprowadzenie synchronizacji pionowej, ujemna biegunowość |
| 11 | HSD | Wprowadzenie horyzontalnej synchronizacji. |
| 12-19 | B7-R0 | Dane niebieskie |
| 20-27 | G7-G0 | Dane zielone |
| 28-35 | R7-R0 | Czerwone dane |
| 36 | GND | Powierzchnia |
| 37 | DCLK | Sygnał kolkowy |
| 38 | GND | Wyświetlacz włączony/wyłączony |
| 39 | SHLR | Lewa lub prawa kontrola wyświetlacza |
| 40 | UPDN | Kontrola wyświetlacza w górę / w dół |
| 41 | NC | Nie podłączono |
| 42 | NC | Nie podłączono |
| 43 | VPP | Władza OTP ((+7,8V) |
| 44 | RSTB | Globalny pin resetowania. Aktywne niskie, aby wejść w stan resetowania. Resetowanie OTP Sugeruj połączenie z obwodu resetowania RC dla stabilności. Normalnie pociągnij wysoko. (R = 10KΩ, C = 1μF) |
| 45 | SCL | OTP Wprowadzenie zegara seryjnego |
| 46 | NC | Nie podłączono |
| 47 | NC | Nie podłączono |
| 48 | GND | Ziemia silnikowa |
| 49 | SDA | OTP Wprowadzenie danych seryjnych |
| 50 | CS | OTP Chip wybierz pin |
Maksymalne ratingi bezwzględne
| Pozycja | Symbol | Min. | Max. | Jednostka |
| Napięcie zasilania | VDD | - 0.3 | 5.0 | V |
| Napięcie sygnału wejściowego | Wino | - 0.3 | VDD+0.3 | V |
| Napięcie wyjściowe logiczne | VOUT | - 0.3 | VDD+0.3 | V |
| Temperatura pracy | TOPR | - 30 | 80 | °C |
| Temperatura przechowywania | TSTG | - 30 | 80 | °C |
Światło tylne
| Pozycja | Symbol | Min. | TYP | Max. | Jednostka |
| Prąd LED | Jeżeli | - | 100 | - | mA |
| Zużycie energii | - | - | mW | ||
| Włókno LED | VF | - | 24 | - | V |
| Czas trwania LED | WBL | 25000 | - | Kr. |

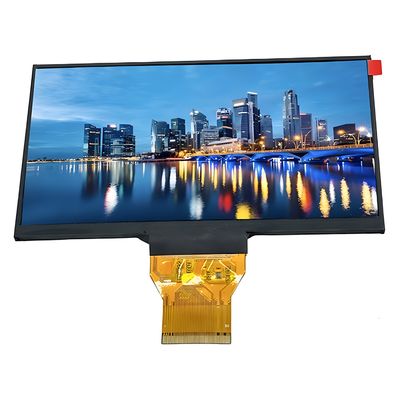

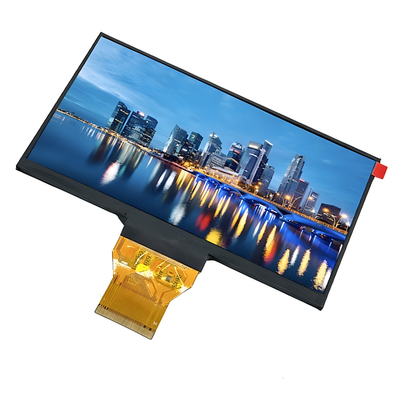

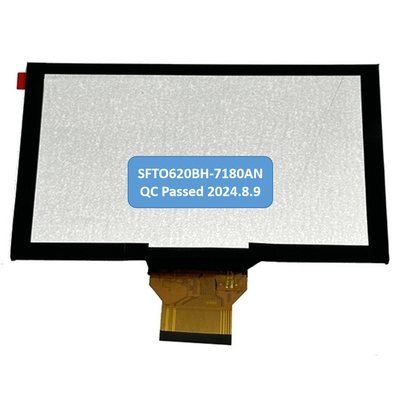

6.2 cali 1024*600 IPS TFT LCD RGB Interface Obraz produktu
Badanie niezawodności
| Element testowy |
Warunki badania |
Kontrola po badaniu |
| Działanie w wysokiej temperaturze | 85°C przez 96 godzin |
Po zakończeniu badania badane próbki LCD należy umieszczać w warunkach o normalnej temperaturze i wilgotności w pomieszczeniu przez 2-4 godziny lub dłużej przed kontrolą funkcjonalną i wizualną.Próbki nie mogą mieć następujących wad: 2Każdy badany moduł może być wykorzystany tylko do jednego z projektów testowych. |
| Działanie w niskich temperaturach | -30°C przez 96 godzin | |
| Przechowywanie w wysokiej temperaturze | 85°C przez 96 godzin | |
| Przechowywanie w niskiej temperaturze | -30°C przez 96 godzin | |
| Działanie w wysokiej temperaturze Działanie w wilgotności | 60°C, 90%RH przez 72 godziny | |
| Wstrząs cieplny | -10°C ((30min) ~+25°C ((5min) ~+60°C ((30min) przez 10 cykli | |
| Badanie drgań (bez działania) |
Częstotliwość: 10~55Hz Amplituda:1.0 mm Czas przebicia: 11 min Okres badania: 6 cykli dla każdego kierunku X, Y, Z |
|
| Badanie prądu statycznego | Dotyk ±4KV, dotyk powietrza ±8KV |
