5 cali Muli-touch PCAP TFT Mipi Interface Wprowadzenie produktu
TFT (Thin Film Transistor) to technologia wyświetlania ciekłych kryształów, która ma charakterystykę szybkiej szybkości odpowiedzi i wysokiej reprodukcji kolorów.,zapewniając prawie 180 stopni pełnego widoku wyświetlacza, który może utrzymać spójność koloru i dokładność z dowolnego kąta.GT911 to wysokiej wydajności pojemnościowy układ sterowania ekranem dotykowym, który obsługuje wiele dotyków i zapewnia użytkownikom płynne interakcjeŁącząc dokładność dotykową i szybkość reakcji z chipem GT911, 5-calowy wyświetlacz TFT IPS panoramiczny ekran LCD może osiągnąć wysoką precyzję działania dotykowego i szybką reakcję.Saef Technology jest ekspertem w produktach IPS, dostarczając klientom ponad 500 produktów IPS stosowanych w różnych gałęziach przemysłu.
Ekran wyświetlacza SFTO500PY-7159A-CT ma rozdzielczość wysokiej rozdzielczości 720 * 1280, zapewniając przejrzystość obrazu i bogactwo szczegółów.zapewniając dobrą widoczność nawet w warunkach o silnym oświetleniuTechnologia Saef może osiągnąć jasność 1000 cd/m2 zgodnie z wymaganiami klienta.
Ten ekran wyświetlania SFTO500PY-7159A-CT jest szeroko stosowany w takich dziedzinach, jak smartfony, tablety, systemy nawigacji samochodowe, panele sterujące przemysłowe itp.Jego wysoka rozdzielczość i funkcjonalność multi-touch zapewniają użytkownikom bogate doświadczenie interaktywne i wygodne metody obsługi.
Cechy
| Pozycja |
Specyfikacja |
Jednostka |
| Wielkość ekranu |
5.0 |
Calownik |
| Liczba pikseli |
720RGB ((H) x 1280 ((V) |
Piksele |
| Obszar wyświetlania |
62.10(H) x110.40(V) |
mm |
| Wskaźnik rozmiaru pikseli |
0.0945 ((H) x0.0945 ((V) |
mm |
| Wymiar zarysu |
78.56x135.65x2.95 |
mm |
| Układ pikseli |
Wyróżnienie: |
- Nie. |
| Tryb wyświetlania |
Zazwyczaj czarny |
- Nie. |
| W kierunku widzenia |
Wszystkie |
- Nie. |
| Wyświetlanie koloru |
262K |
- Nie. |
| Światłość ((cd/m2) |
350 |
nit |
| Wskaźnik kontrastu |
800:1 |
- Nie. |
| Interfejs |
MIPI |
|
| Światło tylne |
Typ światła bocznego LED |
- Nie. |
| IC LCM |
ST7703 |
|
| CTP IC |
GT911 |
|
| Temperatura działania |
-20~70 |
°C |
| Temperatura przechowywania |
-30~80 |
°C |
Rysunek
Definicja interfejsu pin
| Numer PIN. |
Symbol |
Funkcja |
| 1 |
NC |
NC |
| 2 |
LEDK |
Światło tylne LED (katodę) |
| 3 |
NC |
NC |
| 4 |
LEDA |
Światło tylne LED ((Anoda) |
| 5 |
NC |
NC |
| 6 |
GND |
Powierzchnia |
| 7 |
MIPI_D0N |
Dane różnicowe MIPI DSI |
| 8 |
MIPI_D0P |
Dane różnicowe MIPI DSI |
| 9 |
GND |
Powierzchnia |
| 10 |
MIPI D1N |
Dane różnicowe MIPI DSI |
| 11 |
MIPI D1P |
Dane różnicowe MIPI DSI |
| 12 |
GND |
Powierzchnia |
| 13 |
MIPI_CLN |
Zegar różnicowy MIPI DSI |
| 14 |
MIPI_CLP |
Zegar różnicowy MIPI DSI |
| 15 |
GND |
Powierzchnia |
| 16 |
MIPI D2N |
Dane różnicowe MIPI DSI |
| 17 |
MIPI D2P |
Dane różnicowe MIPI DSI |
| 18 |
GND |
Powierzchnia |
| 19 |
MIPI_D3N |
Dane różnicowe MIPI DSI |
| 20 |
MIPI_D3P |
Dane różnicowe MIPI DSI |
| 21-22 |
GND |
Powierzchnia |
| 23 |
NC |
NC |
| 24 |
GND |
Powierzchnia |
| 25 |
TE |
Sygnał synchronizacji ram |
| 26 |
Zresetowanie |
wejście resetu zewnętrznego |
| 27 |
IOVCC ((1,8 V) |
Zasilanie 1,8 V |
| 28 |
VDD ((2,8V) |
Zasilanie 2,8 V |
| 29-30 |
GND |
Powierzchnia |
Definicja szpilki CTP
| 1 |
RST |
Zresetowanie ekranu dotykowego |
| 2 |
SDA |
Sygnał danych ekranu dotykowego |
| 3 |
SCL |
Sygnał zegara na ekranie dotykowym |
| 4 |
INT |
Sygnał przerwy ekranu dotykowego |
| 5 |
VDD ((2,8V) |
Zasilanie 2,8 V |
| 6 |
GND |
Powierzchnia |
Specyfikacja optyczna
| Pozycja |
Symbol |
Warunki |
Min. |
Rodzaj |
Maksymalnie |
Jednostka |
| Światłości białej (środek) |
Lv |
Θ=0
Normalne
Oglądanie
Kąt
IBL=40mA
|
- Tak. |
350 |
- Tak. |
cd/m2 |
| Czas reakcji |
Tr+Tf |
- Tak. |
10 |
15 |
ms |
| Wskaźnik kontrastu |
CR |
640 |
800 |
- Tak. |
- Tak. |
|
Kolor
Chromatyczność (CIE 1931)
|
biały |
Wx |
0.283 |
0.303 |
0.323 |
|
| Wy |
0.303 |
0.323 |
0.343 |
|
Kąt widzenia
|
- Co?
|
ŚL |
CR≥10
|
- Tak. |
80 |
- Tak. |
|
| ΘR |
- Tak. |
80 |
- Tak. |
|
Ver
|
Świat |
- Tak. |
80 |
- Tak. |
| ΘD |
- Tak. |
80 |
- Tak. |
| Jednorodność jasności |
Średnia |
Θ=0 |
80 |
90 |
- Tak. |
% |
| Różnorodność kolorów |
NTSC |
Θ=0 |
- Tak. |
70 |
- Tak. |
% |
| kierunek widzenia optycznego |
Wszystkie |
Charakterystyka TFT LCD
| Pozycja |
Symbol |
Min. |
Typowy. |
Max, proszę. |
Jednostka |
| Analogiczne napięcie zasilania |
VDD |
2.4 |
2.8 |
3.3 |
V |
| Digitalne napięcie zasilania |
VDDI |
1.65 |
1.8 |
3.3 |
|
| Sygnał wejściowy |
HIV |
0.7VDDI |
- |
VDDI |
V |
| VIL |
GND |
- |
0.3VDDI |
V |
Charakterystyka podświetlenia
| Pozycja |
Symbol |
Min. |
Rodzaj |
Maksymalnie |
Jednostka |
| Prąd LED |
IL |
- |
30 |
40 |
mA |
| napięcie LED |
VL |
- |
16.8 |
19.2 |
V |
| Czas eksploatacji diody LED |
Kr. |
- |
20000 |
40000 |
Godzina |

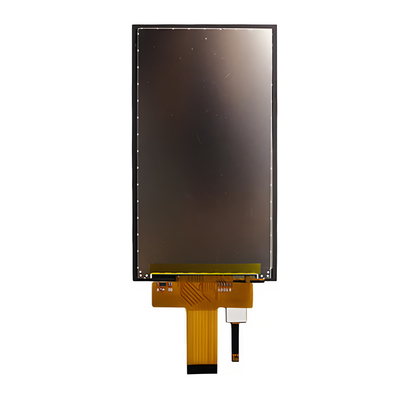

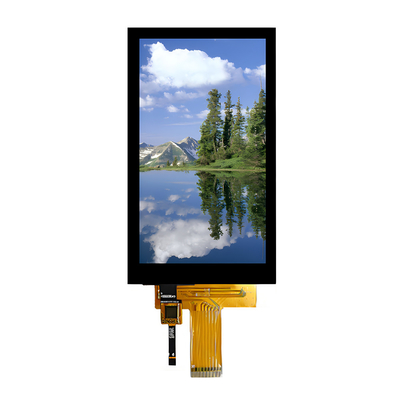

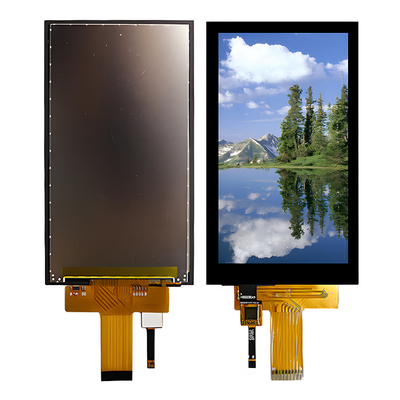

Obraz produktu
Badania środowiskowe i niezawodności
| - Nie, nie. |
Element testowy |
Warunki |
Wskazania |
| 1 |
Działanie w wysokiej temperaturze |
Ts= +70°C, 240 godzin |
Uwaga 1
IEC60068-2-2, GB2423. 2-89
|
| 2 |
Działanie w niskich temperaturach |
Ta= -20°C, 240 godzin |
Uwaga 2 IEC60068-2-1 GB2423.1-89 |
| 3 |
Przechowywanie w wysokiej temperaturze |
Ta= +80°C, 240 godzin |
IEC60068-2-2 GB2423. 2-89 |
| 4 |
Przechowywanie w niskiej temperaturze |
Ta= -30°C, 240 godzin |
IEC60068-2-1 GB/T2423.1-89 |
| 5 |
Przechowywanie w warunkach wysokiej temperatury i wilgotności |
Ta= +60°C, 90% RH max, 160 godzin |
IEC60068-2-3
GB/T2423.3-2006
|
| 6 |
Wstrząs cieplny (brak działania) |
-30°C 30 min ~ +80°C 30 min Czas zmiany: 5 min, 30 cykli |
Zacznij od zimna.
temperatury, kończy się
wysoka temperatura
IEC60068-2-14,
GB2423.22-87
|
|
7
|
Rozładowanie elektrostatyczne (operacja) |
C=150pF, R=330 Ω, 5 punktów/panel
Powietrze: ±8KV, 5 razy; Kontakt: ±4KV, 5
razy; (środowisko: 15°C ~
35°C, 30% ~ 60%, 86Kpa ~ 106Kpa)
|
IEC61000-4-2
GB/T17626.2-1998
|
|
8
|
Wibracje
(Nieczynność)
|
Zakres częstotliwości: 10~55Hz, Uderzenie:
1.mm Przesunięcie: 10Hz~55Hz~10Hz
2 godziny w każdym kierunku X.Y.Z.
(stan opakowania)
|
IEC60068-2-6
GB/T2423.5-1995
|
| 9 |
Wstrząs (nieczynność) |
60G 6 ms, ± X, ± Y, ± Z
3 razy w każdym kierunku
|
IEC60068-2-27 GB/T2423.5-1995 |
| 10 |
Badanie upuszczania opakowania |
Wysokość: 80 cm, 1 róg, 3 krawędzie,
6 powierzchni
|
IEC60068-2-32 GB/T2423.8-1995 |
Urządzenia i certyfikaty
