Szczegóły Produktu:
|
| Produkt: | 32,2-calowy wyświetlacz TFT LCD | Rozstrzygnięcie: | 240X320 |
|---|---|---|---|
| Kierunek patrzenia: | godzina 12 | interfejs: | 4-liniowy SPI |
| Wymiar zarysu: | 54,0 (szer.) x 77,4 (wys.) x 2,4 (gr.) (mm) | Obszar aktywny: | 48,60(szer.) x 64,80(wys.) (mm) |
| Kod PIN: | 18 pinów | Połączenie: | Wtyczka FPC |
| Luminancja powierzchni: | 350 cd/m2 (nitów) | Żywotność diody LED: | 40 000 godzin |
| certyfikat: | ISO9001:2015 / ISO1400:2015 | Zgodność: | Zgodny z dyrektywą Rohs & Reach |
| Podkreślić: | 3.2 cali wyświetlacz SPI TFT LCD,Wyświetlacz LCD TFT o 18 szpilkach,240*320 pikseli wyświetlacz TFT LCD |
||
Wprowadzenie produktu
3,2-calowy wyświetlacz SPI TFT to kolorowy ekran LCD TFT z interfejsem SPI macierzy 240 x 320 kropek, z bogatym wyświetlaczem kolorystycznym i wysoką rozdzielczością, zapewniając użytkownikom wyraźne wrażenia wizualne.Odpowiednie do różnych scenariuszy zastosowań, takich jak sprzęt przemysłowy, przenośne urządzenia wykrywające, urządzenia kosmetyczne, inteligentne domy i elektronika użytkowa.
Ten 3,2-calowy moduł SPI TFT SFTO320JY-7178AN posiada wbudowany sterownik ST7789V; obsługuje 4-przewodowy interfejs SPI i ma zakres napięcia zasilania (VDD) od 2,8V do 3,3V.Może działać w temperaturze od -20 °C do +70 °C, o temperaturze przechowywania od -30 °C do +80 °C.
Na podstawie tego 3,2-calowego produktu SPI TFT, Saef Technology zapewnia zróżnicowane rozwiązania dostosowane, w tym, ale nie ograniczając się do:
Dostosowanie podświetlenia: dostosowanie rodzaju i jasności podświetlenia zgodnie z wymaganiami produktu.
Dostosowanie interfejsu: Zmień strukturę i interfejs kabla ekranu LCD, aby dostosować go do określonych platform sprzętowych.
Integracja ekranu dotykowego: Dostępne są opcjonalne ekrany dotykowe o odporności lub pojemnościowej w celu poprawy interakcji użytkownika.
Cechy
| Produkt: | 32,2-calowy wyświetlacz TFT LCD |
| Numer modelu | SFTO320JY-7178AN |
| Rozstrzygnięcie: | 240x320 |
| W kierunku widzenia: | Dwanaście. |
| Interfejs: | 4-liniowy SPI |
| Wymiar zarysu: | 54.0(W) x77.4 ((H) x2.4 ((T) ((mm) |
| Obszar aktywny: | 48.60(W) x64.80 (H) (mm) |
| Numer szpilki: | 18 szpilów |
| Połączenie: | Wtyczka FPC |
| Światłość powierzchni: | 350 Cd/m2 (nits) |
| Żywotność LED: | 40000 godzin |
| Certyfikat: | ISO9001:2015 / ISO1400:2015 |
| Zgodność: | Zgodne z wymogami Rohs & Reach |
Rysunek
![]()
![]()
Maksymalne wartości elektryczne
|
Pozycja |
Symbol |
Min. |
Maksymalnie |
Jednostka |
Uwaga: |
|
napięcie zasilania ((VDDI) |
V | 1.8 | 3.3 | V |
- |
|
napięcie zasilania ((VDD) |
V | 2.8 | 3.3 | V |
- |
|
Temperatura pracy |
TOPR | -20 | 70 | °C |
- |
|
Temperatura przechowywania |
TSTR | - 30 | 80 | °C |
- |
Charakterystyka podświetlenia
|
Pozycja |
Symbol |
Min. |
Typowe |
Maksymalnie |
Jednostka |
|
Moduł LED Napęd naprzód |
VLED | 2,9 | 3.1 | 3.3 | V |
|
Prąd modułu LED |
ILED |
- |
90 |
- |
mA |
|
Światłość powierzchni LCD |
LS | 330 | 350 |
- |
Cd/m2 |
|
LCM Uniforma jasności powierzchni |
LD | 80 |
- |
- |
% |
|
Rozpraszanie mocy LCD |
PLCD |
- |
0.32 |
- |
W |
Definicja pin interfejsu
| Numer PIN. | Symbol | Opis |
| 1 | GND |
Powierzchnia |
|
2 |
Zresetowanie |
- Ten sygnał zresetuje urządzenie i musi być zastosowany do prawidłowego inicjalizowania chipa. - Sygnał jest słaby. |
| 3 | SCL | - Ten pin jest używany jako zegar interfejsu seryjnego. |
|
4 |
D/C |
- Wyświetlanie danych/pin wyboru polecenia w 4-liniowym interfejsie seryjnym. |
|
5 |
CSX |
-Pin selekcji chipa, niska aktywność, wysoka wyłączność. |
|
6 |
SDA |
- Dane są zablokowane na wschodzącej krawędzi sygnału SCL. - Jeśli nie jest używany, należy ustawić ten pin na poziomie VDDI lub DGND. |
|
7 |
SDO |
- Dane są wysyłane na krawędzi sygnału. - Jeśli nie używasz, niech ta szpilka otworzy. |
| 8 | GND |
Powierzchnia |
|
9 |
VDD |
Zasilanie dla układu analogowego, cyfrowego i obwodu wzmacniającego. |
| 10 | LEDA |
Anodę podświetlenia tylnego (2,9V-3,3V) Typowe:3.1V) |
| 11 | LEDK | Katodę podświetlenia |
| 12 | LEDK | Katodę podświetlenia |
| 13 | LEDK | Katodę podświetlenia |
| 14 | LEDK | Katodę podświetlenia |
| 15 | XL | Panel dotykowy Logic foot |
| 16 | YU | Panel dotykowy Logic foot |
| 17 | XR | Panel dotykowy Logic foot |
| 18 | YD | Panel dotykowy Logic foot |

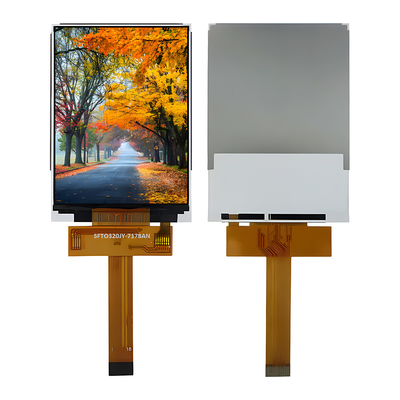

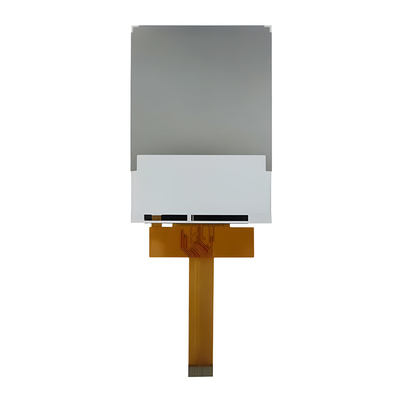

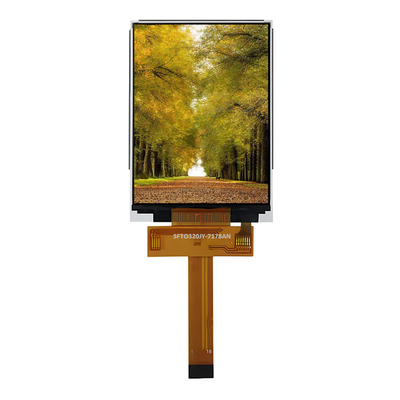

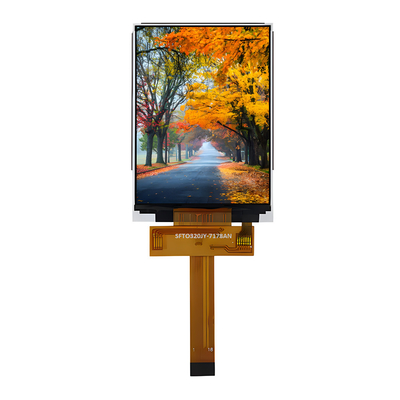

Obraz produktu
![]()
![]()
![]()
