Szczegóły Produktu:
|
| Produkt: | 4.3 cali wyświetlacz TFT | Rozstrzygnięcie: | 480x272 |
|---|---|---|---|
| Kierunek patrzenia: | IPS, wszystkie kąty widzenia | Układ scalony sterownika: | ST7283 |
| Ekran dotykowy: | Nie (opcjonalnie RTP i CTP) | Kod PIN: | 40 PIN-ów |
| Połączenie: | ZIF FPC 46mm | Luminancja powierzchni: | 500 cd/m2 (nitów) |
| Napięcie robocze: | 3,3 V | interfejs: | RGB |
| Temperatura robocza: | 20°C do +70°C | Temperatura przechowywania.: | -30℃ do +80℃ |
| Żywotność diody LED: | 40 000 godzin | Zgodność: | Zgodny z REACH i RoHS |
| Podkreślić: | 4.3 cali wyświetlacz TFT LCD,Wyświetlacz LCD TFT 480*272,Wyświetlacz 262K TFT LCD |
||
PRoduct Wprowadzenie

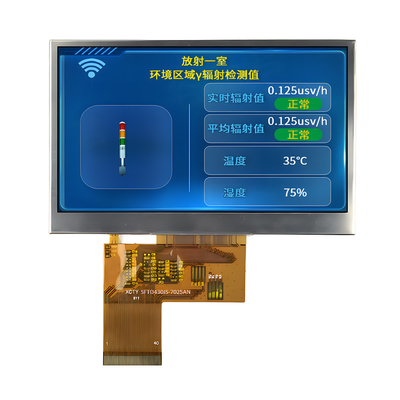

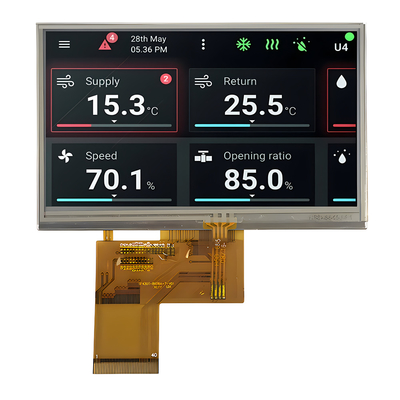

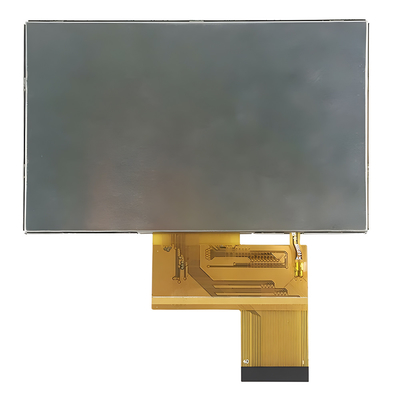

4,3-calowy IPS TFT LCD to kolorowy ekran 262K o rozmiarze przekątnej 4,3 cala i rozdzielczości 480x270 macierzy kropkowej.który zapewnia ultra szeroki kąt widzenia, zapewniając użytkownikom spójne wrażenia wizualne z różnych kątów.osiągnięcie intuicyjnej interakcji między człowiekiem a komputerem.
4,3-calowy IPS TFT LCD to wyświetlacz wysokiej rozdzielczości z interfejsem RGB.
4,3-calowy ekran LCD IPS TFT stał się niezbędną częścią produktów elektronicznych dla konsumentów ze względu na jego doskonałą wydajność i szeroki zakres scenariuszy zastosowań.Może dostarczać ekscytujących doświadczeń wizualnych, spełniać potrzeby użytkowników w zakresie wyświetlania obrazu i wspierać dostosowane usługi w celu spełnienia specyficznych wymagań aplikacji.
Cechy
Rozmiar: 4,3 cali
Rozdzielczość: 480 × 272 pikseli
Tryb wyświetlania: IPS
Pozycja IC sterownika: ST7283
Jasność: 500 cd/m2
Rodzaje interfejsów: RGB
Temperatura pracy: -20 °C do 70 °C
Temperatura przechowywania: -30 °C do 80 °C
Rodzaj podświetlenia: podświetlenie LED, jasność i ilość różnią się w zależności od modelu
OpisRysunek
Definicja pin interfejsu
| Nie, nie, nie. | Nazwa szpilki | Wpływ/wyjście | Opis |
| 1 | LED-K | Ja... | Katodę LED |
| 2 | LED-A | Ja... | Anodę LED |
| 3 | WSS | Ja... | Ziemia mocy |
| 4 | VDD | Ja... | Źródło energii |
| 5- 12 | R00-R07 | Ja... | RED sygnał danych (LSB) |
| 13-20 | G00-G07 | Ja... | GREEN Sygnał danych ((LSB) |
| 21-28 | R00-R07 | Ja... | Błękitny sygnał danych (LSB) |
| 29 | WSS | Ja... | Ziemia mocy |
| 30 | DLCK | Ja... | Sygnał zegara do próbki każdej daty |
| 31 | DISP | Ja... | Wyświetlanie sygnału ON/OFF |
| 32 | HSYNC | Ja... | Horyzontalny sygnał synchronizujący |
| 33 | VSYNC | Ja... | Sygnał synchronizacyjny pionowy |
| 34 | DE | Ja... | Wprowadzanie danych |
| 35 | NC | - | Otwórz |
| 36 | GND | Ja... | Ziemia mocy |
| 37 | XR | Ja... | PIN panelu dotykowego |
| 38 | YD | Ja... | PIN panelu dotykowego |
| 39 | XL | Ja... | PIN panelu dotykowego |
| 40 | YU | Ja... | PIN panelu dotykowego |
Maksymalna granica bezwzględna
| Pozycja | Symbol | Wartość | Jednostka |
| Napięcie zasilania logicznego | VDD | 3.0-3.6 | V |
| Napięcie wejściowe | Wino | VDD+0.3 | V |
| Temperatura pracy | Topr | -20 do 70 | °C |
| Temperatura przechowywania | Tstg | -30 do 80 | °C |
Światło tylne Właściwości elektroptyczne
| Pozycja | Symbol | Min. | TYP | Max. | Zjednoczenie |
Badanie Warunki |
| Napięcie zasilania | Vf | 20.3 | 22.4 | 24 | V | If=20mA |
| Prąd zasilający | Jeśli | - | 20 | - | mA | - |
| Wsteczne napięcie | Vr | - | - | 5 | V | - |
| Rozpraszanie mocy | Pd | - | 448 | - | mW | - |
| Intensywność światła dla LCM |
- |
- | 500 | - | Cd/m2 | If=20mA |
| Jednorodność dla LCM | - | 70 | 75 | - | % | If=20mA |
| Kolor podświetlenia | Biały | |||||
Badania środowiskowe i niezawodności
| - Nie, nie. | Element testowy | Warunki | Wskazania |
| 1 | Działanie w wysokiej temperaturze | Ts= +70°C, 240 godzin |
Uwaga 1 IEC60068-2-2, GB2423. 2-89 |
| 2 | Działanie w niskich temperaturach | Ta= -20°C, 240 godzin | Uwaga 2 IEC60068-2-1 GB2423.1-89 |
| 3 | Przechowywanie w wysokiej temperaturze | Ta= +80°C, 240 godzin | IEC60068-2-2 GB2423. 2-89 |
| 4 | Przechowywanie w niskiej temperaturze | Ta= -30°C, 240 godzin | IEC60068-2-1 GB/T2423.1-89 |
| 5 | Przechowywanie w warunkach wysokiej temperatury i wilgotności | Ta= +60°C, 90% RH max, 160 godzin |
IEC60068-2-3 GB/T2423.3-2006 |
| 6 | Wstrząs cieplny (brak działania) | -30°C 30 min ~ +80°C 30 min Czas zmiany: 5 min, 30 cykli |
Zacznij od zimna. temperatury, kończy się wysoka temperatura IEC60068-2-14, GB2423.22-87 |
|
7 |
Rozładowanie elektrostatyczne (operacja) |
C=150pF, R=330 Ω, 5 punktów/panel Powietrze: ±8KV, 5 razy; Kontakt: ±4KV, 5 razy; (środowisko: 15°C ~ 35°C, 30% ~ 60%, 86Kpa ~ 106Kpa) |
IEC61000-4-2 GB/T17626.2-1998 |
|
8 |
Wibracje (Nieczynność) |
Zakres częstotliwości: 10~55Hz, Uderzenie: 1.mm Przesunięcie: 10Hz~55Hz~10Hz 2 godziny w każdym kierunku X.Y.Z. (stan opakowania) |
IEC60068-2-6 GB/T2423.5-1995 |
| 9 | Wstrząs (nieczynność) |
60G 6 ms, ± X, ± Y, ± Z 3 razy w każdym kierunku |
IEC60068-2-27 GB/T2423.5-1995 |
| 10 | Badanie upuszczania opakowania |
Wysokość: 80 cm, 1 róg, 3 krawędzie, 6 powierzchni |
IEC60068-2-32 GB/T2423.8-1995 |
