Szczegóły Produktu:
|
Kluczowe słowa: | Wyświetlacz LCD TFT o przekątnej 13,3 cala | Rozstrzygnięcie: | 1920*1080 pikseli |
---|---|---|---|
Rozmiar LCD: | Wymiary: 305,2 x 178,1 x 2,7 (mm) | Obszar aktywny: | 293,76 x 165,24 (mm) |
Interfejs LCD: | EDP | Typ wyświetlacza: | IPS pełny kąt widzenia |
Ekran dotykowy: | CTP Opcjonalnie | Luminancja powierzchni: | 350 cd/m2 |
Temperatura robocza: | -10℃ do +60℃ | Temperatura przechowywania.: | -20℃ do +60℃ |
Współczynnik NTSC: | 72% | Współczynnik kontrastu: | 800 |
Kolor wyświetlacza: | 16.7M | Żywotność diody LED: | 40 000 godzin |
świadectwo: | ISO9001:2015 / ISO1400:2015 | Zgodność: | Zgodny z REACH i RoHS |
Podkreślić: | Wyświetlacz LCD TFT o współczynniku 72% NTSC,350Cd/M2 wyświetlacz TFT LCD,Wyświetlacz LCD TFT o przekątnej 13 |
SFTO1330SM-7191AN SPECIFICATIOIN.pdf

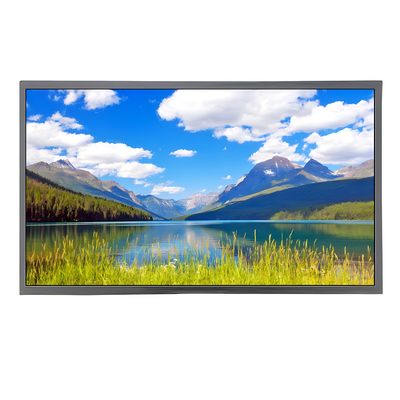

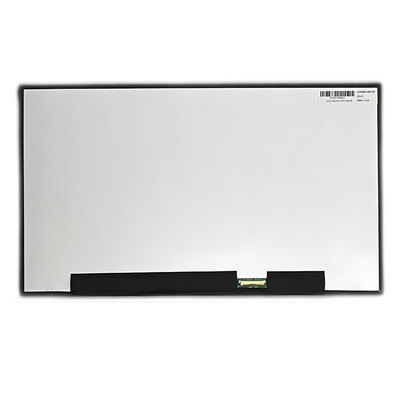

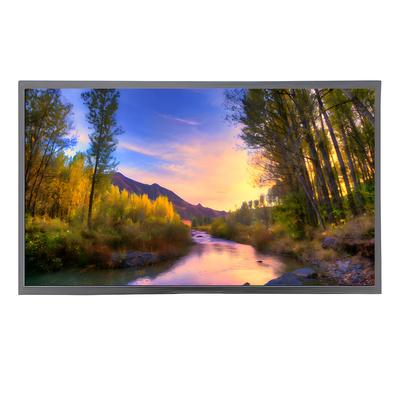

130,3-calowy wyświetlacz EDP TFT LCD Wprowadzenie produktu
13,3-calowy wyświetlacz EDP TFT LCD jest urządzeniem wykorzystującym zaawansowaną technologię wyświetlania i jest powszechnie stosowany w urządzeniach przenośnych, wyświetlaczach komercyjnych,i zastosowań przemysłowych ze względu na doskonałą jakość obrazu i wszechstronnośćPoniżej przedstawiono szczegółowe wprowadzenie do 13,3-calowego wyświetlacza EDP TFT LCD o rozdzielczości 1920 * 1080 pikseli, interfejsu 30 pinów,i 72% pokrycia gamy kolorów NTSC i jasność 350cd/m2.
Cechy produktu
Marka i model:SFTO1330SM-7191AN
Rodzaj paneli: a-Si TFT-LCD
Rozmiar: 13,3 cali
Rozdzielczość: 1920 (RGB) × 1080 (FHD)
Układ pikseli: pionowe paski RGB
Współczynnik widoku: 16:9
Odległość między punktami: 0,051 × 0,153 mm
Odległość między pikseli: 0,153 × 0,153 mm (166PPI)
Jasność: 350 cd/m2 (typowa wartość)
Współczynnik kontrastu: 800:1 (typowa wartość)
Kąt widzenia: 85/85/85/85 (typowa wartość)
Obejście gamy kolorów: 72% (NTSC)
Czas reakcji: 30 (wartość typowa) (Tr+Td) ms
Tryb wyświetlania: VA/IPS, zwykle czarny wyświetlacz, transmisywny
Typ światła tylnego: WLED
Temperatura pracy: -10 ~ 60 ° C
Temperatura przechowywania: -20~60 °C
Wydajność optyczna
Ten 13,3-calowy TFT oferuje wysoką jasność 350 cd/m2 i wysoki współczynnik kontrastu 800:172% zakresu gamy kolorów NTSC zapewnia prawdziwe odtwarzanie kolorów, dzięki czemu efekt wyświetlania jest bliższy naturalnym kolorom.
Charakterystyka interfejsu
Kategoria sygnału: EDP
Napięcie paneli: 3,3 V (typowa wartość)
Prąd paneli: 279/468mA (typowy/maksymalny)
Typ interfejsu: Terminal
Liczba pinów interfejsu: 30 pinów
Obszar zastosowania
Ten 13,3-calowy wyświetlacz EDP TFT LCD nadaje się do różnych scenariuszy zastosowań, w tym, między innymi:
Urządzenia przenośne: takie jak laptopy, tablety itp.
Wyświetlacze handlowe: stosowane do maszyn reklamowych, systemów rozpowszechniania informacji itp.
Przemysłowe zastosowanie: jako interfejs wyświetlania dla przemysłowych systemów sterowania.
Podsumowanie
Ten 13,3-calowy wyświetlacz EDP TFT LCD zapewnia użytkownikom doskonałe wrażenia wizualne dzięki wysokiej rozdzielczości, wysokiej jasności, wysokiemu kontrastowi i szerokiej gamie kolorów.W warunkach silnego światła zewnętrznego lub środowisk o niskim oświetleniu wewnętrznymJego wszechstronność i niezawodność czynią go idealnym wyborem dla różnych scenariuszy zastosowań.
OpisRysunek
Definicja pin interfejsu
Numer PIN. | Symbol | Wpływ/wyjście | Funkcja |
1 | CABC_EN / NC | - | Rezerwowane dla płyt CD |
2 | H_GND | P | Wysokiej prędkości |
3 | Pojazd1_N | Ja... | Połączenie sygnału uzupełniającego pas 1 |
4 | Pojazd1_P | Ja... | Prawdziwy pas łącza sygnałowego 1 |
5 | H_GND | P | Wysokiej prędkości |
6 | Ścieżka_N | Ja... | Połączenie sygnału komplementarnego pas 0 |
7 | Ścieżka 0P | Ja... | Prawdziwy pas łącza sygnałowego 0 |
8 | H_GND | P | Wysokiej prędkości |
9 | AUX_CH_P | Ja... | Prawdziwy kanał pomocniczy sygnału |
10 | AUX_CH_N | Ja... | Kanał pomocniczy sygnału uzupełniającego |
11 | H_GND | P | Wysokiej prędkości |
12 | LCD_VDD | P | Logika LCD i zasilanie sterownika (3,3 V) |
13 | LCD_VDD | P | Logika LCD i zasilanie sterownika (3,3 V) |
14 | NC | Ja... | Rezerwowane do użytku przez producenta LCD |
15 | LCD_GND | P | Logika LCD i uziemienie sterownika |
16 | LCD_GND | P | Logika LCD i uziemienie sterownika |
17 | HPD | O | Pin sygnału HPD |
18 | LED-1 | P | Podłoga podświetlenia |
19 | LED-2 | P | Podłoga podświetlenia |
20 | LED-3 | P | Podłoga podświetlenia |
21 | LED-4 | P | Podłoga podświetlenia |
22 | BL ENABLE | Ja... | Światło tylne włączone/wyłączone |
23 | BL PWM DIM | Ja... | System PWM |
24 | SCL/NC | - | Rezerwowane do użytku przez producenta LCD |
25 | SDA/NC | - | Rezerwowane do użytku przez producenta LCD |
26 | BL PWR | P | Moc podświetlenia |
27 | BL PWR | P | Moc podświetlenia |
28 | BL PWR | P | Moc podświetlenia |
29 | BL PWR | P | Moc podświetlenia |
30 | NC | - | Rezerwowane do użytku przez producenta LCD |
Maksymalne ratingi bezwzględne
Parametry | Symbol | Min. | Max, proszę. | Jednostka | Wskazania |
Napięcie zasilania światła tylnego | HVDDOUT | - | - | V | Ta = 25 °C Uwaga 1&2 Uwaga |
Prąd LED światła tylnego | IHVDD | - | - | mA | |
Zwrotne napięcie światła LED | VR | - | - | V | |
Temperatura pracy | TOP | -10 | 60 | °C |
Ta = 25 °C Uwaga 1&2 |
Temperatura przechowywania | TST | -20 | 60 | °C | |
wilgotność otoczenia roboczego | Skocz. | - | 90 | % RH | |
Wilgotność w magazynie | Hst | - | 90 | % RH | |
Wymóg uwalniania ciepła | Trys | 15 | °C |
Specyfikacje elektroniczne TFT LCD
Parametry | Symbol | Oceny ratingowe | Jednostka | ||
Min. | TYP | Max. | |||
Napięcie wejściowe zasilania | V DD | 3.0 | 3.3 | 3.6 | V |
Prąd zasilania | IDD | - | - | - | mA |
Napęd zasilania sterownika LED | HVDD | 2.7 | 24 | V | |
Prąd zasilania sterownika LED | IHVDD | 20 | - | mA | |
Zużycie energii LED | PLED | 2.7 | W | ||
Pozytywne napięcie progowe wejściowe | VIT+ | +100 | mV | ||
Poziom napięcia progowego wejściowego | VIT- | -100 | mV | ||
Wpływowe różnicowe napięcie w trybie wspólnym | Vcom | TBD | V |
Specyfikacje elektroniczne podświetlenia
Parametry | Symbol | Min. | Typowy. | Max, proszę. | Jednostka |
Napięcie zasilania | VBL | 5 | 12.0 | 37 | V |
Prąd zasilania dla światła tylnego | ILED | 6 |
- |
25 | mA |
Zasilanie światła tylnego | PLED | 0.18 | - | 5.55 | W |
Modulowane napięcie sygnału świetlnego | VPWM H | 1.2 | - | 5.0 | V |
VPWM L | 0 | - | 0.6 | V | |
Wskaźnik obowiązku kontroli jasności | Obowiązek | 1 | - | 100 | % |
Częstotliwość regulacji jasności | fPWM | 100 | - | 1,600 | KHz |
LED-BL ON/OFF Wysokie napięcie | VCNTH | 1.2 | 5.0 | V | |
LED-BL ON/OFF niskie napięcie | VCNTL | 0 | - | 0.6 | V |
Żywotność LED | - | 30,000 | 40,000 | - | h |
