Szczegóły Produktu:
|
| Produkt: | Wyświetlacz TFT o przekątnej 2,8 cala | Rozstrzygnięcie: | 240x320 |
|---|---|---|---|
| Kolor: | 262K | Ekran dotykowy: | Bez rezystancyjnego TP |
| interfejs: | SPI/MCU/SPI+RGB | Kierunek patrzenia: | IPS, wszystkie kąty widzenia |
| Układ scalony sterownika: | ILI9341V | Połączenie: | Podłączanie |
| Luminancja powierzchni: | 1000 cd/m2 (nitów) | Kod PIN: | 50 PIN-ów |
| Żywotność diody LED: | 40 000 godzin | Zgodność: | Zgodny z REACH i RoHS |
| Podkreślić: | LCD TFT czytelny na światło słoneczne,240 x 320 kropek TFT LCD,Wyświetlacz TFT o przekątnej 2 |
||
** Pobierz arkusz danych **
SFTO280TZ-7214AT Specyfikacja.pdf

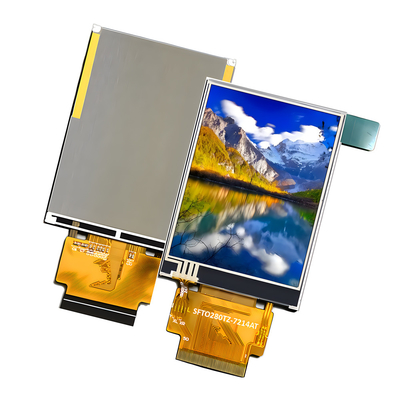

O tym przedmiocie SFTO280TZ-7214AT wysoka jasność 1000nits
wyświetlacz LCD IPS TFT o średnicy 2,8 cala, czytelny w świetle dziennym, wyposażony w rozdzielczość 240 x 320 pikseli i rezystywny ekran dotykowy,jest urządzeniem wyświetlającym zaprojektowanym specjalnie do użytku na zewnątrz lub w jasnych warunkachPoniżej przedstawiono szczegółowe wprowadzenie SFTO280TZ-7214AT od Saef Technology:
1Specyfikacje ekranu wyświetlania:
- Rozmiar: 2,8 cala, odpowiedni do przenośnych urządzeń i aplikacji o ograniczonej powierzchni.
- rozdzielczość: 240 x 320 pikseli, zapewniając wyraźne wyświetlanie obrazu i tekstu.
- ekran dotykowy: obsługuje jeden dotyk, umożliwiając użytkownikom obsługę za pośrednictwem ekranu dotykowego, odpowiedni do podstawowych potrzeb interakcji.
- Wysoka jasność: Jasność podświetlenia może osiągnąć 1000 cd/m2, co zapewnia czytelność w bezpośrednim świetle słonecznym lub w jasnym otoczeniu.
- Technologia IPS: w systemie przełączania płaszczyzny (IPS) technologia zapewnia szeroki kąt widzenia, zapewniając dobre wrażenia wizualne z różnych kątów.
- SPI/MCU/SPI+RGB interfejs: Produkt ten jest kompatybilny z wieloma interfejsami, zapewniając klientom wygodę w projektowaniu; produkt przyjmuje plug-in FPC,który maksymalizuje stabilność instalacji produktu po stronie klienta.
2. Niezawodne specyfikacje wyświetlacza:
-Działanie w szerokiej temperaturze: może dostosować się do zakresu temperatur od -20 °C do 70 °C, odpowiedni do różnych warunków środowiskowych.
- Projektowanie klasy przemysłowej: trwała konstrukcja i materiały zapewniają stabilną pracę nawet w trudnych warunkach.
-Oprawa przeciwświetlenia: zmniejsza odbicie i odblaski w bezpośrednim świetle słonecznym oraz poprawia czytelność ekranu.
- Zgodne z RoHS i REACH: spełnia normy środowiskowe dotyczące ograniczeń dotyczących substancji niebezpiecznych.
3Usługi na zamówienie:
- Opcje dostosowywania: Usługi dostosowania mogą być świadczone, w tym specyficzne interfejsy, rozmiary, jasność itp., aby spełnić potrzeby konkretnych klientów.
4Scenariusze zastosowania:
- nadaje się do zastosowań takich jak urządzenia informacyjne na zewnątrz, panele kontrolne przemysłowe, sprzęt medyczny, wyświetlacze samochodowe, sygnalizacja cyfrowa itp.które wymagają wyraźnego wyświetlenia w przypadku silnego światła.
Ten 2,8-calowy wyświetlacz IPS TFT LCD jest idealnym wyborem dla zastosowań przemysłowych i handlowych, które wymagają wyraźnego wyświetlenia w różnych warunkach oświetlenia ze względu na wysoką jasność,szeroki kąt widzenia, i czytelność w świetle dziennym.
Cechy
| Informacje ogólne | Specyfikacja | Jednostka |
| Panel główny | ||
| Obszar wyświetlania ((AA) | 43.2 ((H) * 57.6 ((V) (2.8 cala) | mm |
| Element sterownika | a-Si aktywna macierza TFT | - |
| Wyświetlanie kolorów | 262K | kolorystyczne |
| Liczba pikseli | 240 ((RGB) *320 | kropki |
| Wskaźnik rozmiaru pikseli | 0.180 ((H) *0.180 ((V) | mm |
| Kąt widzenia | Wszystkie | o godzinie |
| IC napędu | ILI9341V | - |
| Układ pikseli kolorowych | Wyrównanie: | |
| Tryb wyświetlania | Przekaźnik/ Zazwyczaj czarny | - |
| Temperatura pracy | -20+70 | °C |
| Temperatura przechowywania | -30+80 | °C |
Informacje mechaniczne
| Pozycja | Min. | Typowy. | Max, proszę. | Jednostka | Uwaga: | |
| Rozmiar modułu | Horyzontalny ((H) | - | 50.00 | - | mm | ± 0.2 |
| Pionowa ((V) | - | 69.20 | - | mm | ± 0.2 | |
| Głębokość ((D) | - | 3.99 | - | mm | ± 0.2 | |
| Waga | - | TBD | - | g | - | |
Rysunek
Opis kodu PIN
| Pin NIE. | Symbol | Poziom | Funkcja |
| 1 | LEDK | L | Podświetlenie |
| 2 ~ 5 | LEDA | H | Podświetlenie |
| 6 | IM0 | H/L | Wybierz tryb interfejsu MCU UWAGA( 1) |
| 7 | IM1 | H/L | |
| 8 | IM2 | H/L | |
| 9 | IM3 | H/L | |
| 10 | Wyrzucony | H/L | Pin resetowania sprzętu |
| 11 | VSYNC | H/L | Sygnał wejściowy z synchronizacją pionową (ramy) dla RGB |
| 12 | HSYNC | H/L | poziomy (liniowy) sygnał wejściowy synchronizujący dla RGB |
| 13 | DOTCLK | H/L | Sygnał zegara punktowego do obsługi interfejsu RGB. |
| 14 | ENABLE | H/L | Sygnał aktywacji danych do obsługi interfejsu RGB. |
| 15 ~ 32 | D17-DB0 | H/L | Autobus danych |
| 33 | SD0 | H/L | Pin wyjściowy interfejsu SPI. |
| 34 | SDA | H/L | Pin wejściowy interfejsu SPI. |
| 35 | R & D | H/L | Przeczytanie włączyć pin zegara |
| 36 | WR-RS | H/L | Rejestr wyboru sygnału |
| 37 | RS-SCL | H/L | Wpisz włączyć wkład zegara |
| 38 | CS | H/L | Chip wybierz pin wejściowy |
| 39 | TE | H/L | Wydajność efektu rozdzierania |
| 40 | IOVCC | H | Zasilanie 1,8 V |
| 41 | IOVCC | H | Zasilanie ((2.8-3.3V) |
| 42 | VCI | H | Zasilanie ((2.8-3.3V) |
| 43 | GND | L | Powierzchnia |
| 44 | XR | / | / |
| 45 | YD | / | / |
| 46 | XL | / | / |
| 47 | YU | / | / |
| 48 | GND | L | Powierzchnia |
| 49 | GND | L | Powierzchnia |
| 50 | GND | L | Powierzchnia |
Absolutny maksymalny rating
|
Pozycja |
Symbol |
Wartości |
Jednostka |
|
| Min. | Max, proszę. | |||
| Napięcie zasilania dla obwodu logicznego | IOVCC | - 0.3 | 4.6 | V |
| Napięcie zasilające dla obwodu analogowego | VCI | - 0.3 | 4.6 | V |
Warunki eksploatacji
|
Pozycja |
Symbol |
Wartości |
Jednostka |
Uwaga |
||
| Min. | Rodzaj | Max, proszę. | ||||
| Zasilanie | Wpływ | 2.7 | 2.8 | 3.3 | V | |
| Zasilanie | IOVCC | 1.7 | 1.8 | 3.3 | V | |
| Tryb normalny Zużycie prądu | Icc | - | 12 | - | mA | VCC=2,8V |
| Brama TFT ON napięcie | VGH | 15 | V | |||
| TFT Gate OFF Voltage | VGL | - Siedem.5 | - | V | ||
Jednostka oświetlenia tylnego (GND=0V)
|
Pozycja |
Symbol |
Wartości |
Jednostka |
Uwaga |
||
| Min. | Rodzaj | Max, proszę. | ||||
| Napęd zasilający | Vf | 2.8 | - | 3.4 | V | |
| Wypłata terminowa | Jeśli | - | 120 | - | mA | |
| Światłość LCM | LV | 900 | 1000 | - | cd/m2 | IB= 120mA |
| Jednorodność | / | 80 | % | - | ||

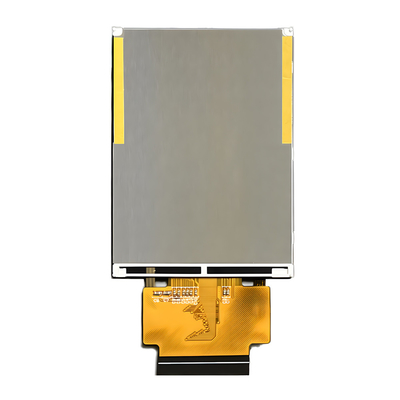

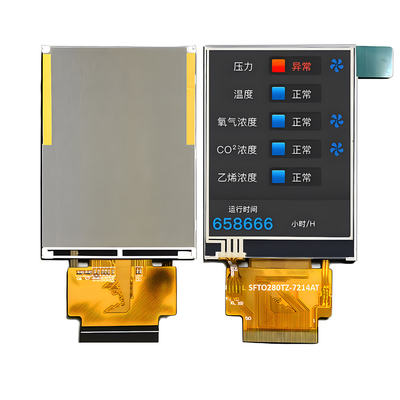

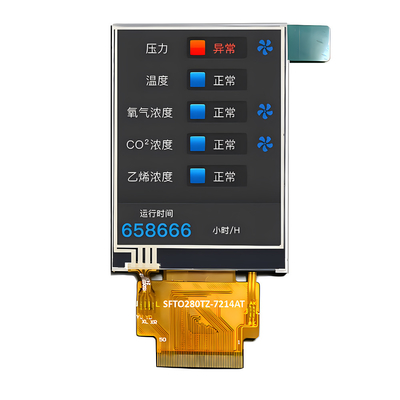

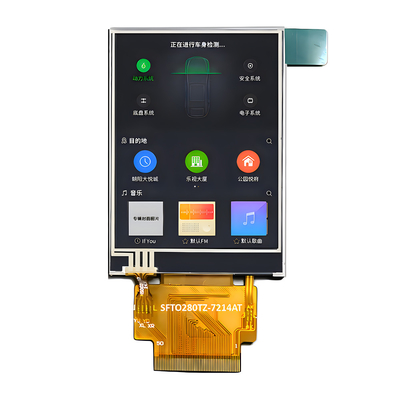

Obraz produktu
ZAŁĄCZNIK I Certyfikaty
Częste pytania
Czy mogę zamówić próbki?
O: Tak, witamy zamówienia na próbki do testowania i kontroli jakości.
Q2. Co z czasem dostawy?
A: W przypadku gotowych produktów należy natychmiast dostarczyć próbki z zapasów.2-3 dni są przeznaczone na spotkanie i propozycję; 2 tygodnie na zatwierdzenie rysunku i przygotowanie próby; Badanie/produkcja masowa po zatwierdzeniu próby trwa 5-6 tygodni.
P3: Czy istnieje minimalny limit ilości zamówienia dla próbek i zamówień produkcyjnych?
A: Minimalna ilość zamówienia jest niska. 3-5 próbek można dostarczyć do inspekcji. Minimalna ilość zamówienia do masowej produkcji wynosi zwykle 1K na partię.Wspieramy zamówienia próbne/zamówienia PP o ilości niższej niż minimalna ilość zamówienia dla MP.
P4: Jak transportować towary i jak długo potrwa ich przywóz?
Odpowiedź: Wysyłka za pośrednictwem DHL, UPS, FedEx lub TNT. Dojazd trwa 5-7 dni. Przewozy lotnicze i morskie są również opcjonalne.
P5: Jak zamówić moduł wyświetlacza LCD?
A: Po pierwsze, daj nam znać swoje wymagania lub aplikację.
Po drugie, dostarczymy cytat na podstawie Twoich wymagań lub naszych sugestii.
Po trzecie, klient potwierdza próbkę i płaci zaliczkę za formalne zamówienie.
Po czwarte, organizujemy produkcję.
P6: Czy mogę wydrukować moje logo na produktach LCD?
A: Tak, jest. Proszę poinformować nas oficjalnie podczas fazy projektowania, że będziemy produkować próbki z Twoim logo do testowania i zatwierdzenia.masowa produkcja zostanie przeprowadzona zgodnie z zatwierdzoną próbką;.
P7: Czy udzielacie gwarancji na produkt?
O: Tak, oferujemy roczną gwarancję na nasze produkty.
P8: Jak radzić sobie z usterkami?
Odp.: Po pierwsze, nasze produkty są produkowane w ramach rygorystycznego systemu kontroli jakości, a wskaźnik wad wynosi mniej niż 0,2%.
Po drugie, w okresie gwarancji, wyślemy nowe wyświetlacze LCD i małe partie nowych zamówień.Albo możemy omówić rozwiązanie, w tym ponowne połączenie zgodnie z rzeczywistą sytuacją..
