Szczegóły Produktu:
|
| Kluczowe słowa: | 8-calowy wyświetlacz TFT | Rozstrzygnięcie: | 1920*1200 |
|---|---|---|---|
| interfejs: | LVDS | Szpilki: | 45 szpilek |
| Ekran dotykowy: | Dostępne / opcjonalne | Luminancja powierzchni: | 1200 cd/m2 (nitów) |
| Żywotność diody LED: | 40 000 godzin | Kierunek patrzenia: | Wszystkie kąty widzenia |
| Połączenie: | Rodzaj złącza | Temperatura robocza: | –30℃ do +85℃ |

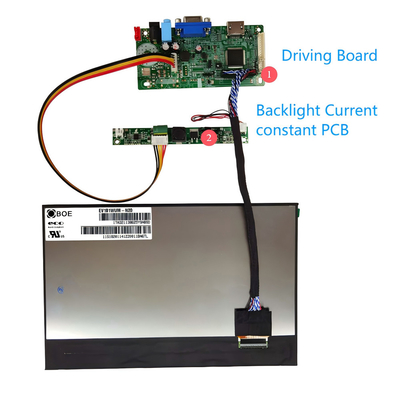

| Tablica jazdy: | Dostępne / opcjonalne | Stały prąd LED: | Dostępne / opcjonalne |
| Zgodność: | Zgodny z REACH i RoHS | Orzecznictwo: | ISO9001:2015 / ISO14000:2015 |
| Podkreślić: | 1200 nitów wyświetlacz TFT LCD,Wyświetlacz FHD TFT LCD,Wyświetlacz LCD TFT z interfejsem LVDS |
||
Pobierz arkusz danych
Specyfikacja SFTO800BD-7218AN.pdf
Informacje o tym produkcie SFTO800BD-7218AN
Przegląd
Nasz 8-calowy wyświetlacz TFT LCD o wysokiej jasności został zaprojektowany tak, aby zapewnić doskonałą wydajność wizualną w trudnych warunkach oświetleniowych. Dzięki imponującej jasności 1200 nitów i rozdzielczości Full HD 1920 x 1200 punktów, ten wyświetlacz jest idealny do zastosowań wymagających przejrzystości i żywości. Interfejs LVDS (Low-Voltage Differential Signaling) zapewnia szybki transfer danych i optymalną jakość obrazu, dzięki czemu nadaje się do różnych zastosowań przemysłowych, komercyjnych i konsumenckich.
Wysoka jasność: przy jasności 1200 nitów ten wyświetlacz jest wyjątkowo jasny, dzięki czemu idealnie nadaje się do użytku na zewnątrz lub w dobrze oświetlonych pomieszczeniach zamkniętych. Zapewnia doskonałą widoczność nawet przy bezpośrednim nasłonecznieniu.
Rozdzielczość Full HD: Dzięki rozdzielczości 1920 x 1200 pikseli ten wyświetlacz zapewnia ostre obrazy i szczegółowe efekty wizualne, poprawiając ogólne wrażenia użytkownika.
Interfejs LVDS: Interfejs LVDS umożliwia szybką transmisję danych przy niskim zużyciu energii. Obsługuje różnorodne urządzenia, zapewniając wszechstronną kompatybilność.
Szerokie kąty widzenia: Wyświetlacz oferuje szerokie kąty widzenia (zwykle 160° w poziomie i w pionie), co pozwala na wyraźną widoczność z różnych pozycji bez zniekształceń kolorów.
Wydajność kolorów: dzięki szerokiej gamie kolorów i doskonałemu odwzorowaniu kolorów wyświetlacz może wyświetlać żywe, realistyczne obrazy, dzięki czemu nadaje się do zastosowań multimedialnych.
Trwałość: Zaprojektowany z myślą o wytrzymałości, wyświetlacz TFT LCD jest odporny na różne warunki środowiskowe. Jest odporny na uderzenia i może skutecznie działać w trudnych warunkach.
Łatwa integracja: Kompaktowa obudowa i standardowe interfejsy ułatwiają integrację wyświetlacza z istniejącymi systemami, zapewniając bezproblemowy proces instalacji.
Wyświetlacze zewnętrzne: idealne do kiosków, oznakowań cyfrowych i tablic informacyjnych na zewnątrz, gdzie widoczność ma kluczowe znaczenie.
Przemysłowe panele sterowania: odpowiednie do systemów monitorowania, sterowania sprzętem i interfejsów automatyki, które wymagają wyraźnego i niezawodnego wyświetlania.
Urządzenia przenośne: idealne do urządzeń przenośnych, tabletów i przenośnych odtwarzaczy multimedialnych, które korzystają z wysokiej jasności i doskonałej responsywności.
Sprzęt medyczny: może być stosowany w medycznych urządzeniach do obrazowania i sprzęcie diagnostycznym, zapewniając wyraźny obraz niezbędny w krytycznych zastosowaniach.
8-calowy wyświetlacz TFT LCD o wysokiej jasności łączy w sobie najnowocześniejszą technologię, wysoką wydajność i wszechstronność, co czyni go doskonałym wyborem do szerokiego zakresu zastosowań. Niezależnie od tego, czy jest używany na zewnątrz, czy w środowisku przemysłowym, wyświetlacz ten gwarantuje widoczność i niezawodność, zwiększając komfort i satysfakcję użytkownika.
Cechy
| Parametr | Specyfikacja | Jednostka | Uwaga |
| Rozmiar konturu | 181,7 (wys.) × 119,8 (pion.) × 5,5 (góra) | mm | MGŁA |
| Obszar aktywny | 172,224 (wys.) × 107,640 (pion.) | mm | Uwaga 1.1 |
| Jasność | 1000-1200 | cd/m² | - |
| Liczba pikseli | 1920(wys.)xRGB×1200 (pion) | pikseli | - |
| Rozstaw pikseli | 29,9 (wys.) × 3 × 89,7 (pion.) | um | - |
| Układ pikseli | Pionowy pasek RGB | - | - |
| Kolory wyświetlacza | 16,7 mln | - | - |
| Gama kolorów | 70% (min.), 75% (typ.) | Światło CF @C | |
| Tryb wyświetlania | Normalnie czarny | - | - |
| Kierunek oglądania | 85/85/85/85 (typ.) 80/80/80/80 (min.) | Stopień. | CR>=10 |
| Waga | do ustalenia | gram | - |
| interfejs | 2-portowy LVDS (8 bitów) | - | - |
| układ scalony | FL5893DA | Uwaga 1.2 |
Uwaga 1.1: H: długość pozioma, V: długość pionowa.
Uwaga 1.2: Kompatybilne układy scalone dla tego produktu obejmują FL5893DA. Skontaktuj się z producentem układu scalonego i sprawdź go, jeśli wybierzesz którykolwiek z nich. Informacje, które przypuszczamy na temat układów scalonych, mają wyłącznie charakter informacyjny.
Rysunek mechaniczny
Opis pinu
| NIE. | Symbol | Funkcjonować | NIE. | Symbol | Funkcjonować |
| 1 | VLED- | Zasilanie podświetlenia LED (katoda) | 24 | GND | grunt |
| 2 | VLED- | Zasilanie podświetlenia LED (katoda) | 25 | OLV2P | Różnicowe wejście danych LVDS Dodatnie |
| 3 | VLED+ | Zasilanie podświetlenia LED (anoda) | 26 | OLV2N | Różnicowe wejście danych LVDS Ujemne |
| 4 | VLED+ | Zasilanie podświetlenia LED (anoda) | 27 | GND | grunt |
| 5 | NC | Brak połączenia | 28 | OLVCLKP | Różnicowe wejście danych LVDS Dodatnie |
| 6 | GND | grunt | 29 | OLVCLKN | Różnicowe wejście danych LVDS Ujemne |
| 7 | ELV3P | Różnicowe wejście danych LVDS Dodatnie | 30 | GND | grunt |
| 8 | ELV3N | Różnicowe wejście danych LVDS Ujemne | 31 | OLV1P | Różnicowe wejście danych LVDS Dodatnie |
| 9 | GND | grunt | 32 | OLV1N | Różnicowe wejście danych LVDS Ujemne |
| 10 | ELV2P | Różnicowe wejście danych LVDS Dodatnie | 33 | GND | grunt |
| 11 | ELV2N | Różnicowe wejście danych LVDS Ujemne | 34 | OLV0P | Różnicowe wejście danych LVDS Dodatnie |
| 12 | GND | grunt | 35 | OLV0N | Różnicowe wejście danych LVDS Ujemne |
| 13 | ELVCLKP | Różnicowe wejście danych LVDS Dodatnie | 36 | GND | grunt |
| 14 | ELVCLK N | Różnicowe wejście danych LVDS Ujemne | 37 | I2C_SDA | wejście/wyjście danych dla I2C (proszę pozwolić, aby te piny były otwarte.) |
| 15 | GND | grunt | 38 | I2C_SCL | Sygnał zegarowy dla I2C (proszę pozwolić, aby te piny były otwarte.) |
| 16 | ELV1P | Różnicowe wejście danych LVDS Dodatnie | 39 | VDD_OTP | Zasilanie obwodu OTP (proszę pozostawić te styki otwarte.) |
| 17 | ELV1N | Różnicowe wejście danych LVDS Ujemne | 40 | EEPEN | Tylko pin testowy (pozwól, aby te piny się otworzyły). |
| 18 | GND | grunt | 41 | VDDIN | Zasilanie |
| 19 | ELV0P | Różnicowe wejście danych LVDS Dodatnie | 42 | VDDIN | Zasilanie |
| 20 | ELV0N | Różnicowe wejście danych LVDS Ujemne | 43 | VDDIN | Zasilanie |
| 21 | GND | grunt | 44 | VDDIN | Zasilanie |
| 22 | OLV3P | Różnicowe wejście danych LVDS Dodatnie | 45 | VDDIN | Zasilanie |
| 23 | OLV3N | Różnicowe wejście danych LVDS Ujemne |
Specyfikacje optyczne
| Parametr | Symbol | Stan | Min. | Typ. | Maks. | Jednostka | Uwaga | |
|
Zakres kąta widzenia |
Poziomy |
Θ3 |
CR > 10 |
80 | 85 | - | Stopień. |
Uwaga 6.1 |
| Θ9 | 80 | 85 | - | Stopień. | ||||
|
Pionowy |
Θ12 | 80 | 85 | - | Stopień. | |||
| Θ6 | 80 | 85 | - | Stopień. | ||||
| Współczynnik kontrastu | CR |
Θ = 0 |
1000 | 1200 | - |
HC+APF Uwaga 6.2/6.3 |
||
| Transmisja komórkowa | Tr | 3.8 | 4,5 | - | % | |||
|
Chroma@CIE1931 |
Odbiór |
Θ = 0 |
0,654 | 0,674 | 0,694 |
@C Światło Uwaga 6.4 |
||
| Ry | 0,302 | 0,322 | 0,342 | |||||
| Gx | 0,249 | 0,269 | 0,289 | |||||
| Gj | 0,582 | 0,602 | 0,622 | |||||
| Bx | 0,113 | 0,133 | 0,153 | |||||
| Przez | 0,095 | 0,115 | 0,135 | |||||
| Wx | 0,276 | 0,296 | 0,316 | |||||
| Wy | 0,318 | 0,338 | 0,358 | |||||
| Gama kolorów | Θ = 0 | 70 | 75 | - | % | |||
| Czas reakcji | Tr+Tf |
Ta= 25 C Θ = 0 |
- |
30 | 35 | SM | Uwaga 6.5 | |
Parametry testu niezawodności
| NIE | Rzeczy | Warunki |
| 1 | Test przechowywania w wysokiej temperaturze (HTS) | 85 ℃, 240 godzin, nie działa |
| 2 | Test przechowywania w niskiej temperaturze (LTS) | -30 ℃, 240 godzin, nie działa |
| 3 | Test działania w wysokiej temperaturze (HTO) | 85 ℃, 240 godzin, sprawny |
| 4 | Test działania w niskiej temperaturze (LTO) | -30 ℃, 240 godzin, sprawny |
| 5 | Test działania wilgotności cieplnej (THO) | 60℃/90%RH, 240 godz., działa |
| 6 | Test przechowywania w cyklu termicznym (TST) | -30 ~ 80 ℃, 100 cykli, 1 godz./cykl, nie działa |
|
7 |
Przyklejanie obrazu |
Wzór 5*5, 1 godz. 25 ℃ ± 2 ℃ wzór kontrolny Szary 127, po 3 minutach mura musi całkowicie zniknąć |

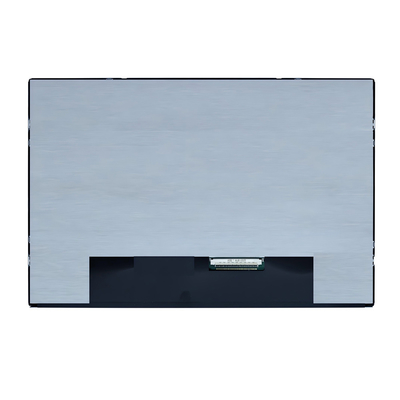

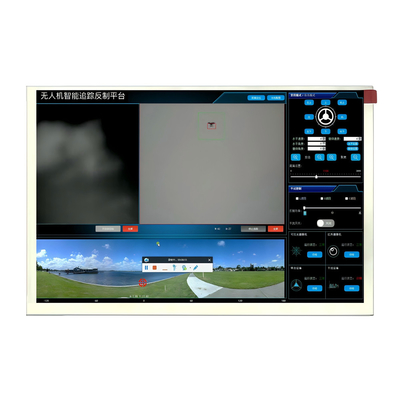

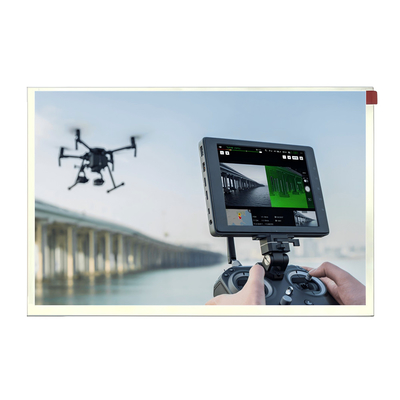

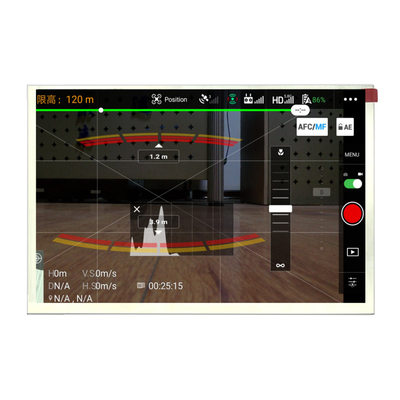

Obraz produktu
