Szczegóły Produktu:
|
| Kluczowe słowa: | Wyświetlacz LCD TFT o przekątnej 13,3 cala | Rozstrzygnięcie: | 1920*1080 pikseli |
|---|---|---|---|
| Interfejs LCD: | EDP | Luminancja powierzchni: | 1000 cd/m2 |
| Ekran dotykowy: | CTP | Interfejs CTP: | USB |
| Obszar aktywny: | 293,76 x 165,24 (mm) | Temperatura robocza: | -10℃ do +60℃ |
| Temperatura przechowywania.: | -20℃ do +60℃ | Typ wyświetlacza: | IPS pełny kąt widzenia |
| Obsługa powierzchni: | Mgła 25%, 3H | Współczynnik kontrastu: | 1000 |
| Kolor wyświetlacza: | 16,7 mln | Żywotność diody LED: | 30 000 godzin |
| świadectwo: | ISO9001:2015 / ISO1400:2015 | Zgodność: | Zgodny z REACH i RoHS |
| Podkreślić: | 13Wyświetlacz TFT LCD,Wyświetlacz LCD 1920*1080 TFT,Wyświetlacz HDMI TFT LCD |
||
** Pobierz arkusz danych **
SFTO1330XC-7119A10CT Specyfikacja.pdf
O tej pozycji 13.3" EDP TFT LCD DisplaySFTO1330XC-7119A10CT
Wprowadzając 13,3" EDP TFT LCD o rozdzielczości 1920x1080, pojemnościowy ekran dotykowy, wyświetlacz HDMI i technologię IPS o jasności 1000cd / m2, oto szczegółowy przegląd produktu:
Specyfikacje wyświetlacza:
Technologia wyświetlania:
Możliwości ekranu dotykowego:
Opcje interfejsu:
Jasność i kontrast:
Projekt i trwałość:
Zastosowanie:
Ten 13,3" ekran EDP TFT LCD jest doskonałym wyborem dla osób poszukujących wyświetlacza o wysokiej rozdzielczości i jasności z możliwościami dotykowymi do różnych zastosowań profesjonalnych i komercyjnych.
Aby uzyskać więcej informacji lub poprosić o ofertę, prosimy o kontakt!
|
Charakterystyka |
Wielkość | 13.3 cali |
| Rozstrzygnięcie | 1920 ((horyzontalny) x1080 ((wertikalny) | |
| Interfejs | eDP1.2/2.7Gbps/2 pas | |
| Rodzaj połączenia | 20455-030E-76 (I-PEX) | |
| Głębokość koloru | 16.7M | |
| Rodzaj technologii | A-si | |
| Wskaźnik wyświetlacza. | 0.153 x 0.153 | |
| Konfiguracja pikseli | RGB pas pionowy | |
| Tryb wyświetlania | Zazwyczaj czarny | |
| IC sterownika TP | NC | |
| Obsługa powierzchni LCD | powłoka przeciwpromieniowa: ((3H) | |
| Kierunek widzenia | U/D/L/R:85/85/85/85 | |
| Wskaźnik kontrastu | 1000 ((TYP.) | |
| Gamma kolorów | 72% | |
| Światłość ((cd/m2) | 1000 ((TYP.) | |
| Zużycie energii |
LCD:1.8 (W) (Max.) (Biały wzór) |
|
| Numery LED | 50 LEDS | |
| Masa (g) | - | |
|
Wyroby mechaniczne |
Kontur (W x H x D) (mm) | 3070,55 x 185,62 x 4,58 mm |
| TP Obszar widzenia soczewki ((mm) | - | |
| LCM (W x H x D) (mm) | 3050,19 x 177,69 x 2,58 mm | |
| Obszar aktywny LCD ((mm) | 293.76 x 165.24 | |
| Z/bez TSP | Z TSP |
Rysunek produktu
Wyświetlanie definicji szpilki
|
Terminal |
Symbol |
Funkcje |
|
|
1 |
NC |
Brak połączenia. |
|
|
2 |
H-GND |
Powierzchnia |
|
|
3 |
LAN1 N |
Połączenie sygnału uzupełniającego _Lane1 |
|
|
4 |
LAN1 P |
Prawdziwy łącze sygnału _Lane1 |
|
|
5 |
H-GND |
Powierzchnia |
|
|
6 |
LAN0_N |
Połączenie sygnału uzupełniającego _Lane0 |
|
|
7 |
LAN0_P |
Prawdziwy łącze sygnału _Lane0 |
|
|
8 |
H-GND |
||
|
9 |
AUXP |
Prawdziwy łącze sygnałowe _kanał pomocniczy |
|
|
10 |
AUXN |
||
|
11 |
H-GND |
Powierzchnia |
|
|
12 |
LCD_VCC |
Zapewnienie zasilania, 3,3 V (typowe) |
|
|
13 |
LCD_VCC |
Zapewnienie zasilania, 3,3 V (typowe) |
|
|
14 |
BIST |
Włącz samodzielne badanie panelu |
|
|
15 |
H_GND |
Powierzchnia |
|
|
16 |
H_GND |
Powierzchnia |
|
|
17 |
HPD |
HPD ((Hot Plug Detect) Pin sygnału |
|
|
18 |
BL_GND |
Powierzchnia dużych prędkości |
|
|
19 |
BL_GND |
Powierzchnia dużych prędkości |
|
|
20 |
BL_GND |
Powierzchnia dużych prędkości |
|
|
21 |
BL_GND |
Powierzchnia dużych prędkości |
|
|
22 |
BL EN |
Światło tylne włączone/wyłączone |
|
|
23 |
BL PWM |
Światło tylne PWM |
|
|
24 |
NC |
Brak połączenia. |
|
|
25 |
NC |
Brak połączenia. |
|
|
26 |
BL PWR |
Moc podświetlenia |
|
|
27 |
BL PWR |
Moc podświetlenia |
|
|
28 |
BL PWR |
Moc podświetlenia |
|
|
29 |
BL PWR |
Moc podświetlenia |
|
|
30 |
NC |
Brak połączenia. |
|
PCAB USB Pin Definicja
1 VCC
2 USB-
3 USB+
4 GND
Specyfikacje elektryczne
|
Parametry |
Min. |
Typowy. |
Max, proszę. |
Jednostka |
Wskazania |
|
|
Jasność powierzchni |
800 | 1000 | cd/m2 | |||
|
Napięcie zasilania |
VDD |
3.0 |
3.3 |
V |
Uwaga 1 |
|
|
Dopuszczalne napięcie falowe wejściowe |
VRF |
- |
- |
100 |
mV |
Przy VDD = 3,3 V |
|
Prąd zasilania |
IDD |
- |
- |
mA |
Uwaga1 |
|
|
Wpływowe napięcie różnicze |
VID |
- |
1320 |
mV |
||
|
Zużycie energii |
0.9 |
|
W |
Uwaga1 |
||
|
- |
4 |
- |
W |
Uwaga 2 |
||
|
- |
4.9 |
- |
W |
|||

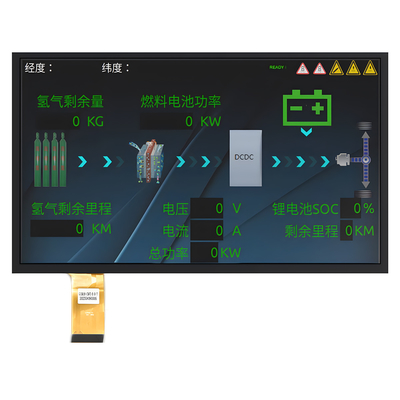

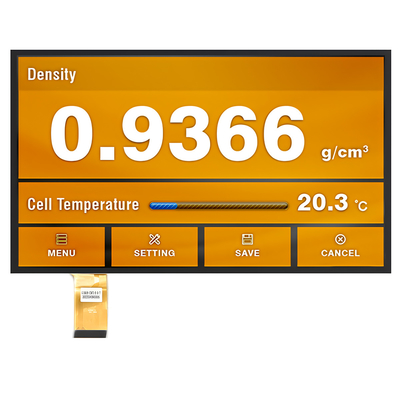

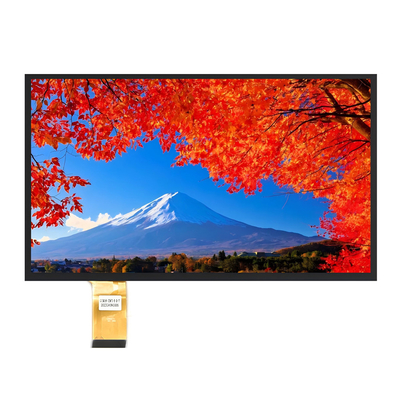

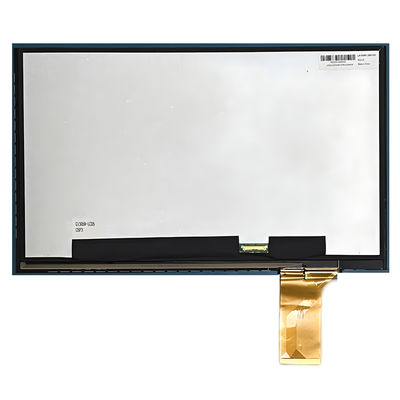

Obraz produktu
