Szczegóły Produktu:
|
| Produkt: | 1.54" ekran TFT | Rozstrzygnięcie: | 240x240 |
|---|---|---|---|
| Kierunek patrzenia: | Pełny kąt widzenia (80/80/80/80) | Ekran dotykowy: | - Nie, nie. |
| interfejs: | MCU (konfigurowalny) | Kod PIN: | 24 szpilki |
| Luminancja powierzchni: | 1000 cd/m2 (nitów) | Żywotność diody LED: | 40 000 godzin |
| szklana pokrywa: | Dostosowywalne | Zgodność: | Zgodny z REACH i RoHS |
| Podkreślić: | 1Wyświetlacz TFT o wysokiej jasności,SPI Interface Dot Matrix LCD Display,Wyświetlacz LCD 240x240 Dot Matrix |
||
Przedstawiamy nasz najnowocześniejszy wyświetlacz LCD TFT SF-TC154B-8945B-N,Zaprojektowany, aby podnieść swoje projekty i aplikacje z jego oszałamiającą jasność wizualną i solidną wydajność.
Wysoka jasność (1000 nitów): Nasz wyświetlacz zapewnia wyjątkową widoczność w różnych warunkach oświetleniowych, co czyni go idealnym w środowiskach zewnętrznych lub jasnych wnętrzach.
Kompaktowy rozmiar: Ten kompaktowy LCD TFT idealnie pasuje do urządzeń, w których przestrzeń jest ważna, a jednocześnie zapewnia bogate treści wizualne.
Rozdzielczość (240x240): Matryca 240x240 punktów zapewnia ostre i żywe obrazy, dzięki czemu wizualizacja jest wyraźna i kolorowa.
Interfejs SPI:Interfejs periferyczny seryjny (SPI) ułatwia szybką i wydajną komunikację, umożliwiając płynną integrację z mikrokontrolerami i innymi systemami cyfrowymi.
Nasz wysokiej jasności, kompaktowego rozmiaru i łatwej integracji wyświetlacz LCD TFT o średnicy 1,5" jest idealnym rozwiązaniem dla następnego innowacyjnego projektu.Zwiększ doświadczenie użytkownika i przyciągnij uwagę dzięki wyświetlaczowi, który świeci jasno w każdym środowisku.
Sprawdź możliwości już dziś!
Szybkie szczegóły produktu
1Rozmiar LCD: 1,54 ′′ TFT
2Rozdzielczość: 240x240
3. Kąt widzenia: wszystkie kąty widzenia
4Wymiary konturów: 31,52x33,72x1,8 mm
5. IC sterownika LCD: ST7789V
6. Typ interfejsu LCD: SPI
7. Temperatura: od -20°C do +70°C; Tst -30°C do +80°C
8. Panel dotykowy: niestandardowy lub standardowy ekran dotykowy o pojemnościowej wydajności (CTP) opcjonalny
Rysunek zewnętrzny
Definicja interfejsu pin
| - Nie, nie. | Nazwa kodu PIN | Opis |
| 1-2 | LEDK | Katodę LED |
| 3-4 | GND | Powierzchnia |
| 5 | FMARK | Służy jako sygnał wyjściowy TE (Tearing Effect) |
| 6 | SDA | dwu-dyscyplinarny szpil seryjnych danych wejściowych/wyjściowych |
| 7 | D/C | Wskaźnik wyboru danych/komendy |
| 8 | SCL | Pin SCL jako zegar seryjny, gdy działa w seryjnym interfejsie |
| 9 | CS | Pin wejściowy dla sygnału wyboru chipa |
| 10 | Zresetowanie | Sygnał wejściowy LCM Reset |
| 11-12 | IOVCC | Zasilanie 1.8V/2.8V Napięcie |
| 13-14 | Wpływ | Zasilanie 2,8 V |
| 15-16 | GND | Powierzchnia |
| 17-22 | NC | NC |
| 23-24 | LEDA | Anodę LED |
Maksymalny absolutny limit
| Pozycja | Symbol | Wartość | Jednostka |
| Napięcie zasilania logicznego | VDD | 1.6~3.3 | V |
| Napięcie wejściowe | Wino | VDD+0.3 | V |
| Temperatura pracy | Topr | -20 do 70 | .C |
| Temperatura przechowywania | Tstg | -30 do 80 | .C |
Charakterystyka prądu stałego (VDD=2,8V,Ta=25,C)
| Pozycja | Symbol | Min. | Rodzaj | Maksymalnie | Jednostka | Warunki badania |
| Napięcie robocze | VDD | 2.6 | 2.8 | 3.3 | V | - |
| Prąd zasilający | IDD | - | - | 5 | mA | VDD = 2,8 V, Ta = 25,C |
| Napięcie wejściowe | HIV | 0.8VDD | - | VDD | V | |
| VIL | 0 | - | 0.2VDD | V | ||
| Prąd przecieku wejściowego | IIL | - Jeden.0 | - | 1.0 | μA | VIN=VDD lub VSS |
Światło tylne Właściwości elektroptyczne
| Pozycja | Symbol | Min. | TYP | Max. | Zjednoczenie | Badanie |
| Napięcie zasilania | Vf | - | 9.6 | - | V | If=20 mA |
| Prąd zasilający | Jeśli | - | 20 | - | mA | - |
| Wsteczne napięcie | Vr | - | - | 5 | V | - |
| Rozpraszanie mocy | Pd | - | 192 | - | mW | - |
| Intensywność światła dla LCM | - | 900 | 1000 | 1100 | Cd/m2 | If=20mA |
| Jednorodność dla LCM | - | 80 | - | - | % | If=20 mA |
| Kolor podświetlenia | Biały | |||||
Optyczne cechy
| Nie, nie, nie. | Pozycja | Symbol | Warunki | Specyfikacja | Jednostka | ||
| Min. | Rodzaj | Maksymalnie | |||||
| 1 | Czas reakcji | Tr+Tf | 25°C | | 6 | | Pani. |
| 2 | Przekaźność (z PL) | T ((%) | - | - | 7.1 | - | - |
| Wskaźnik kontrastu | Kr | θ=0, Normalny kąt widzenia | - | 500 | - | - |
| Kąt widzenia | CR>10 | - | 80 | - | Stopień | |

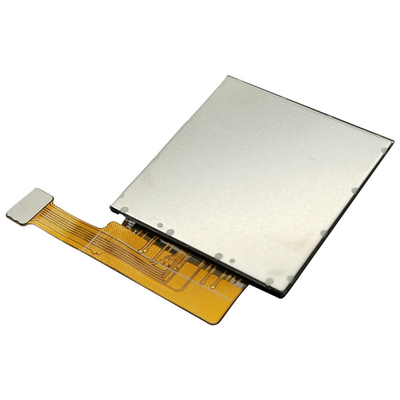

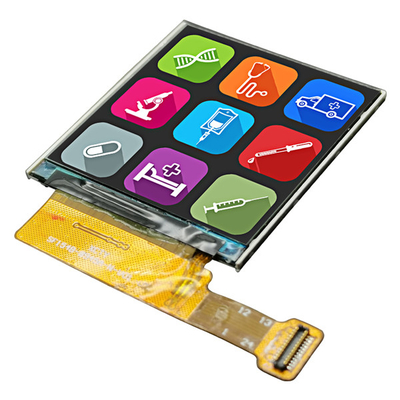

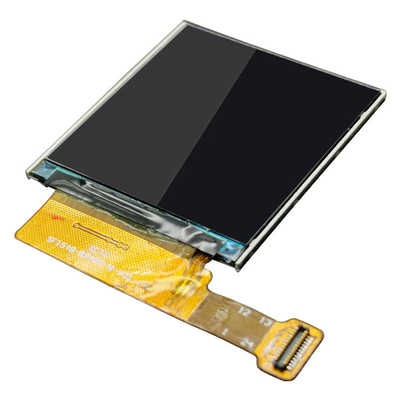

ProduktZdjęcia
