Szczegóły Produktu:
|
| Produkt: | 2,4-calowy ekran TFT | Rozstrzygnięcie: | 240X320 |
|---|---|---|---|
| Kierunek patrzenia: | IPS, pełny kąt widzenia | Ekran dotykowy: | - Nie, nie. |
| interfejs: | Interfejs RGB/MCU/SPI | Kod PIN: | 40 PIN-ów |
| Luminancja powierzchni: | 1000 cd/m2 (nitów) | Żywotność diody LED: | 40 000 godzin |
| szklana pokrywa: | Dostosowywalne | Zgodność: | Zgodny z REACH i RoHS |
| Podkreślić: | 2.4" Wysokiej jasności TFT,240x320 Wyświetlacz macierzy kropkowej,wysokiej jasności wyświetlacz TFT LCD |
||
W odniesieniu do tego przedmiotu SFTO240PY-7190AN
Przedstawiamy naszeWysoka jasność 1000nits 2,4 "TFT LCD Display¢doskonałe rozwiązanie dla wszystkich zastosowań wymagających wyjątkowej widoczności i wszechstronności.zapewnienie, że treści wyróżniają się nawet w jasnym środowisku.
Kluczowe cechy:
Niezależnie od tego, czy opracowujesz urządzenie konsumenckie, maszynę przemysłową, czy innowacyjny prototyp, nasz wyświetlacz TFT LCD jest zaprojektowany tak, aby podnieść Twój projekt dzięki jego doskonałej jakości obrazu i elastyczności.Popraw swoje projekty i zachwyć publiczność żywą grafiką i niezawodną wydajnością.
Odkryj potencjał naszego wysokiej jasności 1000nits TFT LCD Display już dziś!Skontaktuj się z nami bezpośrednio.
Ogólne specyfikacje
| Nie, nie, nie. | Pozycja | Zawartość | Jednostka |
| 1 | Rozmiar LCD | 20,4 cala (po przekątnej) | / |
| 2 | Tryb wyświetlania | Zazwyczaj czarny/przepuszczalny/odświetlacz | / |
| 3 | Kierunek widzenia | Bezpłatnie | / |
| 4 | Kierunek odwrócenia szarej skali | - | / |
| 5 | Rezolucja ((H*V) | 240 * 320 pikseli | / |
| 6 | Wielkość modułu (L*W*H) | 42.72*58.50*2.15 | mm |
| 7 | Obszar aktywny (L*W) | 36.72*48.96 | mm |
| 8 | Rozmiar pikseli (L*W) | 0.153*0.153 | mm |
| 9 | Typ interfejsu | Interfejs RGB/MCU/SPI | / |
| 10 | Głębokość koloru | 16.7M | / |
| 11 | Zużycie energii modułu | TBD | W |
| 12 | Typ światła tylnego | LED | / |
| 13 | System sterowania | ST7789VI lub zgodny | / |
| 14 | Waga | 12.1 | g |
Rysunek zewnętrzny
Definicja interfejsu pin
|
Interfejs Nie, nie, nie. |
Nazwa |
I/O lub połączyć się z |
Opis |
| 1 | LEDK | P | Zasilanie dla podświetlenia LED (katody). |
| 2 | LEDA | P | Zasilanie dla podświetlenia LED ((Anodę). |
| 3 | GND | P | Power Ground. |
| 4 | IM0 | Ja... | Wybór interfejsu (patrz: arkusz danych o sterowniku IC) |
| 5 | IM1 | Ja... | Wybór interfejsu (patrz: arkusz danych o sterowniku IC) |
|
6 |
IM2 |
Ja... |
Wybór interfejsu (patrz: arkusz danych o sterowniku IC) |
| 7 | SDA | Wpływ/wyjście | Pin wejściowy interfejsu SPI. |
| 8 | DOTCLK | Ja... | Zegarek. |
| 9 | DE | Ja... | Włącz dane. |
| 10 | VSYNC | Ja... | Wprowadzenie synchronizacji pionowej |
| 11 | HSYNC | Ja... | Horyzontalny wpis synchronizacji |
| 12 | Wpływ | P | Zasilanie |
| 13 | Zresetowanie | Ja... | Zresetuj sygnał. |
| 14 | GND | P | Power Ground. |
| 15-32 | DB17-DB0 | Wpływ/wyjście | Autobus danych (DB17-DB0). |
| 33 | R & D | Ja... | Interfejs RGB. Proszę ustawić ten pin w VDDI lub DGND. |
| 34 | WR | Ja... | Interfejs RGB. Proszę ustawić ten pin w VDDI lub DGND. |
| 35 | RS | Ja... | Interfejs RGB. Zegar seryjny interfejsu. |
| 36 | CS | Ja... | Podkręcenie układu. |
| 37 | XR(NC) | - | NC |
| 38 | YD ((NC) | - | NC |
| 39 | XL ((NC) | - | NC |
| 40 | Zjednoczone Królestwo | - | NC |
Maksymalny absolutny limit
| Pozycja | Symbol | Min. | Max, proszę. | Jednostka |
| Napięcie wejściowe zasilania dla TFT | VDD | - 0.3 | 4.6 | V |
| Prąd podświetlenia (temperatura normalna) | ILED | - | 100 | mA |
| Temperatura pracy | Na górze | -20 | +70 | °C |
| Temperatura przechowywania | Tst | - 30 | +80 | °C |
| wilgotność | RH | - | 90% (maksymalnie 60 °C) | RH |
Charakterystyka prądu stałego (VDD=2,8V,Ta=25,C)
| Pozycja | Symbol | Min. | Typowy. | Max, proszę. | Jednostka |
| Napięcie wejściowe zasilania | Wpływ | 2.4 | 2.8 | 3.6 | V |
| napięcie logiczne I/O | VDDIO | - | 1.8 | - | V |
| Poziom napięcia wejściowego "H" | HIV | 0.7VDDIO | - | VDDIO | V |
| Poziom napięcia wejściowego "L" | VIL | WSS | - | 0.3VDDIO | V |
| Prąd zasilania | IVDD | - | 9 | - | mA |
Światło tylne Właściwości elektroptyczne
| Pozycja | Symbol | Min. | Typowy. | Max, proszę. | Jednostka | Uwaga: |
| Włókno LED do przodu | VF | 5.6 | 6 | 6.8 | V | |
| Prąd LED do przodu | Jeżeli | - | 80 | - | mA | IF=20*4mA |
| zużycie energii LED | PLED | - | 0.48 | - | W | Uwaga1 |
| Liczba LED | - | 4 | PCS | |||
| Tryb połączenia | - | 4 równoległe | / | |||
| Czas trwania diody LED | - | 40000 | - | - | Godziny | Uwaga 2 |
Optyczne cechy
| Pozycja | Symbol | Warunki | Min. | Typowy. | Max, proszę. | Jednostka |
| Czas reakcji | Tr+ Tf |
- |
- | 35 | 45 | ms |
| Wskaźnik kontrastu | Kr | 500 | 750 | - | - | |
|
Powierzchnia jasność |
Lv | θ=0° | 800 | 1000 | - | cd/m2 |
| Jednorodność jasności | Yu. | θ=0° | 75 | 80 | - | % |
| NTSC | - | θ=0° | - | 50 | - | % |
|
Kąt widzenia |
θ |
7=90° | 70 | 80 | - | g |
| 7=270° | 70 | 80 | - | g | ||
| 7=0° | 70 | 80 | - | g | ||
| 7=180° | 70 | 80 | - | g |

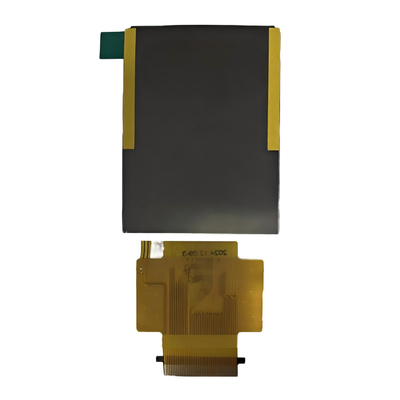

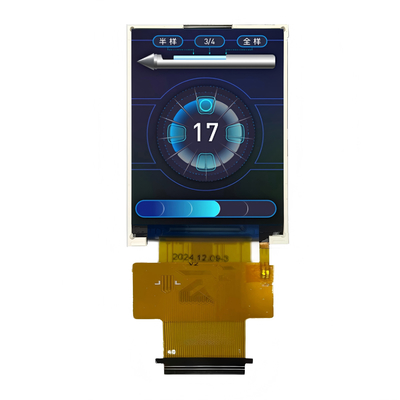

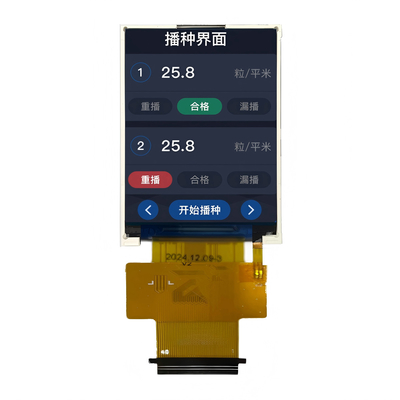

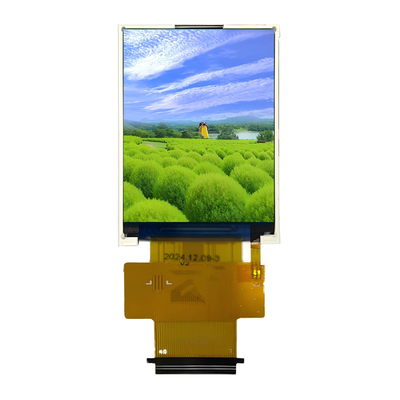

ProduktZdjęcia
