Szczegóły Produktu:
|
| Produkt: | Wyświetlacz TFT o przekątnej 2,8 cala | Rozstrzygnięcie: | 240x320 |
|---|---|---|---|
| Kolor: | 262K | Ekran dotykowy: | Ekran dotykowy rezystancyjny |
| interfejs: | MCU, RGB | Kierunek patrzenia: | IPS, wszystkie kąty widzenia |
| Układ scalony sterownika: | ILI9341V | Połączenie: | ZIF |
| Luminancja powierzchni: | 1000 cd/m2 (nitów) | Kod PIN: | 50 PIN-ów |
| Żywotność diody LED: | 40 000 godzin | Zgodność: | Zgodny z REACH i RoHS |
| Podkreślić: | 240 x 320 kropek wysokiej jasności TFT,Wyświetlacz TFT LCD 240 x 320 kropek,20 |
||
W odniesieniu do tego przedmiotu SFTO280TZ-7214AT
Saef Technology z przyjemnością przedstawia naszą najnowszą innowację w technologii wyświetlacza: wysokiej jasności 1000nits 2,8-calowy TFT LCD.Niezależnie od tego, czy projektujesz urządzenia przeznaczone do zastosowań zewnętrznych, czy potrzebujesz jasnego i żywego wyświetlacza dla urządzenia, ten ekran oferuje niezrównaną wydajność i niezawodność.
Wyjątkowa jasność:Dzięki imponującemu poziomowi jasności 1000 nitów wyświetlacz ten zapewnia widoczność zawartości nawet w bezpośrednim świetle słonecznym, co czyni go idealnym rozwiązaniem do zastosowań na zewnątrz i w środowiskach o wysokim oświetleniu otoczenia.
Kompaktowy rozmiar:Wyświetlacz ten, mierzący zaledwie 2,8 cala, osiąga doskonałą równowagę między przenośnością a użytecznością, wpasowując się bezproblemowo w różne kompaktowe urządzenia.
Wysoka rozdzielczość:Rozdzielczość 240 x 320 pikseli gwarantuje wyraźne i jasne obrazy, umożliwiając szczegółową grafikę i tekst, zwiększając wrażenia użytkownika.
Technologia IPS:Dzięki wykorzystaniu technologii In-Plane Switching (IPS) wyświetlacz oferuje szerokie kąty widzenia i dokładną reprodukcję kolorów, zapewniając, że obrazy i filmy wyglądają świetnie z każdej perspektywy.
Uniwersalny interfejs:Wyświetlacz ten jest wyposażony zarówno w interfejsy MCU, jak i RGB i jest bardzo elastyczny, dzięki czemu łatwo można go zintegrować z szeregiem zastosowań mikrokontrolerów i istniejących systemów.
Energooszczędne:Wyświetlacz, zaprojektowany z myślą o wydajności, zrównoważa jasność i zużycie energii, pomagając wydłużyć żywotność baterii w przenośnych urządzeniach.
Zwiększona widoczność:Idealne do zastosowań w jasnych środowiskach, takich jak kioski zewnętrzne, urządzenia noszone i wyświetlacze samochodowe.
Użytkownikowi przyjazny:Wysoka rozdzielczość i żywe kolory poprawiają ogólne wrażenia użytkownika, ułatwiając czytanie i interakcję z wyświetlaczem.
Łatwa integracja:Dzięki opcjom podwójnych interfejsów, programiści mogą łatwo podłączyć wyświetlacz do różnych mikrokontrolerów i systemów, zmniejszając złożoność projektu i czas wprowadzania na rynek.
Trwałość:Zbudowany tak, by wytrzymać wymagania różnych zastosowań, zapewniając długowieczność i stałą wydajność w czasie.
Wysokiej Jasności 1000nits 2,8-calowy wyświetlacz TFT LCD jest najlepszym rozwiązaniem dla profesjonalistów poszukujących potężnego, wszechstronnego i wydajnego wyświetlacza.Podnieś swoje urządzenia z niezrównaną jasnością i jasnością, i spełniają różnorodne zastosowania od przemysłu po elektronikę użytkową.
Aby uzyskać więcej informacji, próbki lub omówić swoje konkretne potrzeby, prosimy o kontakt.
Cechy
| Informacje ogólne | Specyfikacja | Jednostka |
| Panel główny | ||
| Obszar wyświetlania ((AA) | 43.2 ((H) * 57.6 ((V) (2.8 cala) | mm |
| Element sterownika | a-Si aktywna macierza TFT | - |
| Wyświetlanie kolorów | 262K | kolorystyczne |
| Liczba pikseli | 240 ((RGB) *320 | kropki |
| Wskaźnik rozmiaru pikseli | 0.180 ((H) *0.180 ((V) | mm |
| Kąt widzenia | Wszystkie | o godzinie |
| IC napędu | ILI9341V | - |
| Układ pikseli kolorowych | Wyrównanie: | |
| Tryb wyświetlania | Przekaźnik/ Zazwyczaj czarny | - |
| Temperatura pracy | -20+70 | °C |
| Temperatura przechowywania | -30+80 | °C |
Informacje mechaniczne
| Pozycja | Min. | Typowy. | Max, proszę. | Jednostka | Uwaga: | |
| Rozmiar modułu | Horyzontalny ((H) | - | 50.00 | - | mm | ± 0.2 |
| Pionowa ((V) | - | 69.20 | - | mm | ± 0.2 | |
| Głębokość ((D) | - | 3.99 | - | mm | ± 0.2 | |
| Waga | - | TBD | - | g | - | |
Wymiary zewnętrzne
Definicja pin interfejsu
| Pin NIE. | Symbol | Poziom | Funkcja |
| 1 | LEDK | L | Podświetlenie |
| 2 ~ 5 | LEDA | H | Podświetlenie |
| 6 | IM0 | H/L | Wybierz tryb interfejsu MCU UWAGA( 1) |
| 7 | IM1 | H/L | |
| 8 | IM2 | H/L | |
| 9 | IM3 | H/L | |
| 10 | Wyrzucony | H/L | Pin resetowania sprzętu |
| 11 | VSYNC | H/L | Sygnał wejściowy z synchronizacją pionową (ramy) dla RGB |
| 12 | HSYNC | H/L | poziomy (liniowy) sygnał wejściowy synchronizujący dla RGB |
| 13 | DOTCLK | H/L | Sygnał zegara punktowego do obsługi interfejsu RGB. |
| 14 | ENABLE | H/L | Sygnał aktywacji danych do obsługi interfejsu RGB. |
| 15 ~ 32 | D17-DB0 | H/L | Autobus danych |
| 33 | SD0 | H/L | Pin wyjściowy interfejsu SPI. |
| 34 | SDA | H/L | Pin wejściowy interfejsu SPI. |
| 35 | R & D | H/L | Przeczytanie włączyć pin zegara |
| 36 | WR-RS | H/L | Rejestr wyboru sygnału |
| 37 | RS-SCL | H/L | Wpisz włączyć wkład zegara |
| 38 | CS | H/L | Chip wybierz pin wejściowy |
| 39 | TE | H/L | Wydajność efektu rozdzierania |
| 40 | IOVCC | H | Zasilanie 1,8 V |
| 41 | IOVCC | H | Zasilanie ((2.8-3.3V) |
| 42 | VCI | H | Zasilanie ((2.8-3.3V) |
| 43 | GND | L | Powierzchnia |
| 44 | XR | / | / |
| 45 | YD | / | / |
| 46 | XL | / | / |
| 47 | YU | / | / |
| 48 | GND | L | Powierzchnia |
| 49 | GND | L | Powierzchnia |
| 50 | GND | L | Powierzchnia |
Maksymalne ratingi bezwzględne
|
Pozycja |
Symbol |
Wartości |
Jednostka |
|
| Min. | Max, proszę. | |||
| Napięcie zasilania dla obwodu logicznego | IOVCC | - 0.3 | 4.6 | V |
| Napięcie zasilające dla obwodu analogowego | VCI | - 0.3 | 4.6 | V |
Warunki eksploatacji
|
Pozycja |
Symbol |
Wartości |
Jednostka |
Uwaga |
||
| Min. | Rodzaj | Max, proszę. | ||||
| Zasilanie | Wpływ | 2.7 | 2.8 | 3.3 | V | |
| Zasilanie | IOVCC | 1.7 | 1.8 | 3.3 | V | |
| Tryb normalny Zużycie prądu | Icc | - | 12 | - | mA | VCC=2,8V |
| Brama TFT ON napięcie | VGH | 15 | V | |||
| TFT Gate OFF Voltage | VGL | - Siedem.5 | - | V | ||
Jednostka oświetlenia tylnego (GND=0V)
|
Pozycja |
Symbol |
Wartości |
Jednostka |
Uwaga |
||
| Min. | Rodzaj | Max, proszę. | ||||
| Napęd zasilający | Vf | 2.8 | - | 3.4 | V | |
| Wypłata terminowa | Jeśli | - | 120 | - | mA | |
| Światłość LCM | LV | 900 | 1000 | - | cd/m2 | IB= 120mA |
| Jednorodność | / | 80 | % | - | ||

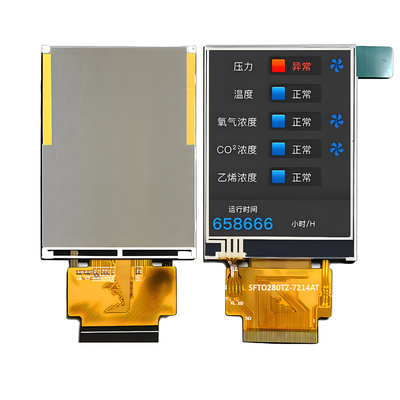

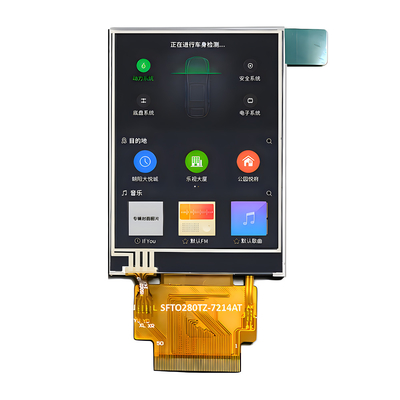

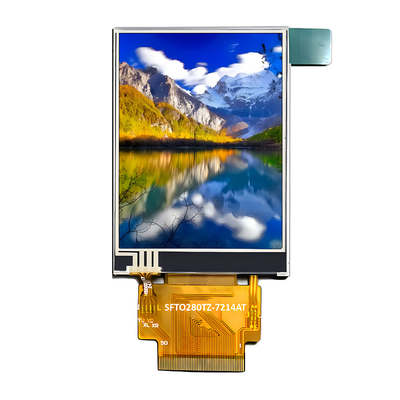

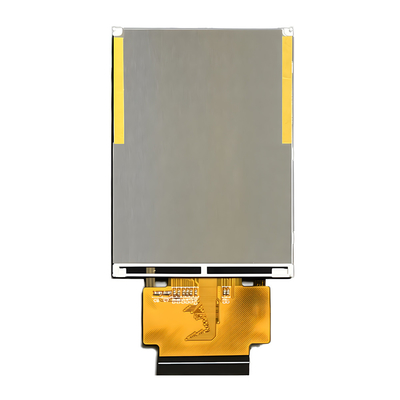

Obraz produktu
