Szczegóły Produktu:
|
| Produkt: | 3,6-calowy okrągły wyświetlacz TFT | Rozstrzygnięcie: | 544 (RGB) x 506 punktów |
|---|---|---|---|
| Luminancja powierzchni: | 1000 cd/m2 (nits) | Ekran dotykowy: | Bezdotykowy (opcjonalnie PCAP) |
| Kierunek patrzenia: | Pełny kąt widzenia IPS | Układ scalony sterownika: | ST72566 |
| Kod PIN: | 30 szpilek | Połączenie: | ZIF |
| interfejs: | LVDS | Żywotność diody LED: | 40 000 godzin |
| Szczyt:: | -30°C do +85°C | Tst:: | -30°C do +85°C |
| Obszar aktywny: | 89,76 (szer.) x 83,49 (wys.) mm | Zgodność: | Zgodny z REACH i RoHS |
| Podkreślić: | Wyświetlacz LCD TFT o wysokiej jasności,544 x 506 kropek okrągły wyświetlacz IPS,30 |
||
O tym przedmiocie: SFTO360XC-7072AN
Przedstawiamy najnowszą innowację: wysokiej jasności 1000nits 3,6 cali wyświetlacz TFT LCD z rozdzielczością 544 x 506 kropek.ten okrągły wyświetlacz IPS jest zaprojektowany do dostarczania oszałamiających obrazów i doskonałej wydajności w różnych warunkach oświetleniowych.
Kluczowe cechy:
Wysoka jasność wyjściowa (1000 nitów):
Kompaktowy rozmiar (3,6 cala):
Technologia IPS:
Rozdzielczość (544 x 506 kropek):
Interfejs LVDS:
Korzyści:
Zwiększone doświadczenie użytkownika:
Różnorodne zastosowania:
Wydajność:
Zastosowanie:
Wyświetlacze samochodowe:
Technologia do noszenia:
Sprzęt przemysłowy:
Wniosek:
Wysokiej Jasności 1000nits 3.6-calowy wyświetlacz TFT LCD łączy w sobie najnowocześniejszą technologię z praktyczną konstrukcją, aby sprostać wymaganiom nowoczesnych zastosowań.Ulepsz ofertę produktów dzięki wyjątkowemu rozwiązaniu wyświetlania, które zapewnia niezrównaną jasność, jasność i wszechstronność.
Aby uzyskać więcej informacji, specyfikacje techniczne lub złożyć zamówienie, prosimy o bezpośredni kontakt.
| Cechy | Specyfikacje |
| Rodzaj LCD | 3.6 cali |
| Rezolucja (H*V) | 544*(RGB) *506 |
| Rodzaj technologii | a-Si TFT |
| Konfiguracja pikseli | RGB pas pionowy |
| Zazwyczaj biały | Zazwyczaj czarny |
| Kierunek widzenia | Wszystkie |
| OpisRównia (W x H x T) (mm) | 98.88*94.12*7.79 |
| Obszar aktywny ((mm) | 83.49*89.76 |
| Z ekranem dotykowym / bez | Bez |
| Rodzaj łącznika dopasowania | 0.5 pitch 30pin |
| Typ podświetlenia | LED |
| Masa (g) | TBD |
| Interfejs | LVDS |
| Liczba kolorów | 16.7M |
| System sterowania | ST7266-G6-E |
Wymiary zewnętrzne
Definicja kodu PIN interfejsu
| - Nie, nie. | Nazwa kodu PIN | Opis |
| 1 | A | Moc światła LED |
| 2 | K | Podświetlenie LED |
| 3 | LVDS-D3N | Wprowadzenie danych różnicowych LVDS ujemne |
| 4 | LVDS-D3P | Pozytywne dane wejściowe o różnicy LVDS |
| 5 | GND | Powierzchnia |
| 6 | LVDS-D2N | Wprowadzenie danych różnicowych LVDS ujemne |
| 7 | LVDS-D2P | Pozytywne dane wejściowe o różnicy LVDS |
| 8 | GND | Powierzchnia |
| 9 | LVDS -CLKN | Ujemne wejście różnicowe LVDS Clock |
| 10 | LVDS -CLKP | Pozytywne wejście różnicowe LVDS |
| 11 | GND | Powierzchnia |
| 12 | LVDS-D1N | Wprowadzenie danych różnicowych LVDS ujemne |
| 13 | LVDS-D1P | Pozytywne dane wejściowe o różnicy LVDS |
| 14 | GND | Powierzchnia |
| 15 | LVDS-D0N | Wprowadzenie danych różnicowych LVDS ujemne |
| 16 | LVDS-D0P | Pozytywne dane wejściowe różnicowe LVDS |
| 17 | GND | Powierzchnia |
| 18-19 | IOVCC-3.3V | Zapewnienie zasilania dla układu zasilania logicznego i układu I/O. |
| 20 | BIST | Wbudowany test własny |
| 21 | SDA | Serialny sygnał wejściowy/wyjściowy w trybie seryjnego interfejsu |
| 22 | CZK | W interfejsie seryjnym jest to używane jako SCL. |
| 23 | STBYB | Układ sterujący trybem czuwania H:normalna czynność;L:wyłączony wyświetlacz |
| 24 | RST | Zresetowanie szpilki 3.3V |
| 25 | CS | Pin wyboru układu |
| 26 | AVDD/NC | AVDD/NC |
| 27 | GND | Powierzchnia |
| 28 | VDD-3.3V | Zapewnienie zasilania ((3.3V) |
| 29 | VDD-3.3V | Zapewnienie zasilania ((3.3V) |
| 30 | VCOM/NC | Poziom napięcia |
Maksymalne ratingi bezwzględne
| Pozycja | Symbol | Wartość | Jednostka |
| Napięcie zasilania logicznego | VDD | 3.0~3.6 | V |
| Napięcie wejściowe | Wino | VDD+0.3 | V |
| Temperatura pracy | Topr | -30 do 85 | C |
| Temperatura przechowywania | Tstg | -30 do 85 | C |
Charakterystyka elektryczna prądu stałego
| Pozycja | Symbol | Min. | Rodzaj | Maksymalnie | Jednostka |
| Napięcie zasilania | VDD | 3.0 | 3.3 | 3.6 | V |
| Logika wejścia wysokie napięcie | HIV | 0.7VDD | - | VDD | V |
| Logika wejścia niskie napięcie | VIL | 0 | - | 0.3VDD | V |
Jednostka podświetleniaCharakterystyka
| Pozycja | Symbol | Min. | Rodzaj | Maksymalnie | Jednostka |
| Prąd prądowy | Jeżeli | - Tak. | 180 | - Tak. | mA |
| Włókno przednie | VF | 13.5 | 14 | 16 | V |
| Tryb połączenia | - | - Tak. | 5S4P | - Tak. | |
| Liczba LED | / | 20 | sztuk | ||
| Żywotność LED | 40000 | 50000 | Godziny |

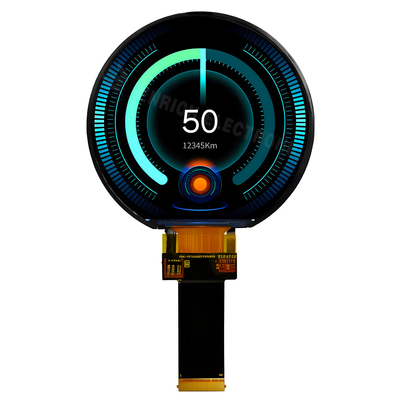

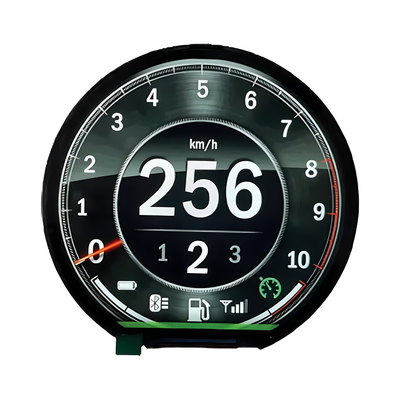

Obraz produktu
