Szczegóły Produktu:
|
| Produkt: | 4-calowy okrągły wyświetlacz TFT LCD | Rozstrzygnięcie: | 720x720 |
|---|---|---|---|
| interfejs: | 4-pasmowy MIPI | Ekran dotykowy: | Nie, CTP Opcjonalne |
| Kierunek patrzenia: | IPS (80/80/80/80) | Kod PIN: | 30 szpilek |
| Rozmiar modułu: | 107,60(wys.) *111,87(pion)*3,83(góra) | Obszar aktywny: | Średnica 101,52 (mm). |
| Luminancja powierzchni: | 1000 cd/m2 (nits) | Temperatura robocza: | -30℃ do +85℃ |
| Żywotność diody LED: | 40 000 godzin | Zgodność: | Zgodny z dyrektywą Rohs & Reach |
| Podkreślić: | 720x720 kropek TFT LCD Display,4-calowy okrągły wyświetlacz TFT LCD,1000 nitów wysokiej jasności wyświetlacz TFT |
||
** Pobieranie arkusza danych**
FL7707N_DS_V0.2_20230324_Klient.pdf
W odniesieniu do tego przedmiotu SFTO400XC-7095A3N
Przedstawiamy naszą najnowszą innowację w technologii wyświetlania: wysokiej jasności 1000 Nits 4-calowy okrągły LCD TFT.Ten wyświetlacz zapewnia krystalicznie czysty obraz i żywe kolory, które wyróżniają się w każdym środowisku.
Główne cechy obejmują:
Wyjątkowa jasność: z poziomem jasności 1000 nitów, wyświetlacz ten został zaprojektowany dla doskonałej widoczności nawet w jasnych warunkach zewnętrznych, zapewniając, że treść jest zawsze wyraźnie widoczna.
Kompaktny design: 4-calowy okrągły wzór sprawia, że jest idealny do różnych zastosowań, od desek rozdzielczych samochodów po urządzenia przenośne i maszyny przemysłowe,zapewnienie wszechstronnych opcji integracji.
Wysoka rozdzielczość: rozdzielczość 720x720 punktów zapewnia ostre obrazy i szczegółową grafikę, dzięki czemu jest idealny do zastosowań, w których jasność jest najważniejsza.
Interfejs MIPI o czterech pasach: Interfejs MIPI o czterech pasach zapewnia szybką transmisję danych, zapewniając płynną wydajność i szybkość reagowania, co jest niezbędne dla aplikacji z dynamiczną zawartością.
Niezależnie od tego, czy chcesz poprawić elektronikę użytkownika, usprawnić interfejs użytkownika, czy stworzyć wciągające doświadczenia, nasz wysokiej jasności 1000 nitów wyświetlacz TFT LCD oferuje idealne rozwiązanie.Wzniesić swoje projekty dzięki tej zaawansowanej technologii wyświetlania, idealnym wyborem zarówno dla profesjonalnych, jak i osobistych zastosowań..
Cechy
| Cechy | Specyfikacje |
| Rodzaj LCD | 40,0 cala |
| Rezolucja (H*V) | 720 ((RGB) *720 |
| Rodzaj technologii | a-Si TFT |
| Konfiguracja pikseli | RGB pas pionowy |
| Tryb wyświetlania | IPS/przekaźnik/zwykle czarny |
| Kierunek widzenia | Wszystkie |
| kierunek odwrócenia szarej skali | - Tak. |
| OpisRównia (W x H x T) (mm) | 107.60(H) * 111.87(V) * 3.83(T) |
| Obszar aktywny ((mm) | 101.52 (H) *101.52 ((V) |
| Z ekranem dotykowym / bez | Bez CTP, nieobowiązkowe |
| Rodzaj łącznika dopasowania | 0.5 odbicie 30 pin |
| Typ podświetlenia | Biała dioda LED |
| Masa (g) | TBD |
| Interfejs | MIPI 4Lane |
| Liczba kolorów | 16.7M |
| System sterowania | FL7707 |
| CTP IC |
Rysunek mechaniczny
Definicja pin interfejsu
| - Nie, nie. | Numer PIN | Opis |
| 1 | LEDA | Anodę LED |
| 2 | LEDK1 | Katodę LED |
| 3 | LEDK2 | Katodę LED |
| 4 | VCI | Zasilanie 2,8~3,3V |
| 5 | IOVCC | Zasilanie 1,8V-2,0V |
| 6 | Zresetowanie | Sygnały resetowania LCM |
| 7 | TE | Wydajność efektu rozdzierania |
| 8 | PWM | Wyjście częstotliwości PWM do sterowania sterownikiem LCD. |
| 9 | GND | Powierzchnia |
| 10 | D0P | Sygnały danych DSI-D0+ |
| 11 | D0N | DSI-D0- sygnały danych |
| 12 | GND | Powierzchnia |
| 13 | D1P | Sygnały danych DSI-D1+ |
| 14 | D1N | DSI-D1- sygnały danych |
| 15 | GND | Powierzchnia |
| 16 | CLKP | DSI-Clock+ |
| 17 | CLKN | DSI-Clock... |
| 18 | GND | Powierzchnia |
| 19 | D2P | Sygnały danych DSI-D2+ |
| 20 | D2N | DSI-D2- sygnały danych |
| 21 | GND | Powierzchnia |
| 22 | D3P | Sygnały danych DSI-D3+ |
| 23 | D3N | DSI-D4- sygnały danych |
| 24 | GND | Powierzchnia |
| 25 | TP_INT | Dotknij Przerwać |
| 26 | TP_SDA | Sygnał danych IIC dotykowy |
| 27 | TP_SCL | Dotknij sygnału IIC Clock |
| 28 | TP_RESET | Dotknij sygnału resetowania |
| 29 | TP_VCI | Dotknij zasilacza |
| 30 | TP_IOVCC | Dotknij zasilacza |
|
Pozycja |
Symbol |
Wartość |
Jednostka |
|
Napięcie zasilania logicznego |
VDD |
0.3~3.6 |
V |
|
Napięcie wejściowe |
Wino |
VDD+0.3 |
V |
|
Temperatura pracy |
Topr |
-30 do 80 |
°C |
|
Temperatura przechowywania |
Tstg |
-30 do 80 |
°C |
Charakterystyka elektryczna
|
Pozycja |
Symbol |
Min. |
Rodzaj |
Maksymalnie |
Jednostka |
Warunki badania |
|
Napięcie robocze |
VDD |
2.6 |
2.8 |
3.3 |
V |
- |
|
Prąd zasilający |
IDD |
- |
- |
30 |
mA |
VDD=2,8V, Ta=25°C |
|
Napięcie wejściowe |
HIV |
0.8VDD |
- |
VDD |
V |
- |
|
VIL |
0 |
- |
0.2VDD |
V |
||
|
Prąd przecieku wejściowego |
IIL |
- Jeden.0 |
- |
1.0 |
mA |
VIN=VDD lub VSS |
Światło tylne
|
Pozycja |
Symbol |
Min. |
Rodzaj |
Maksymalnie |
Jednostka |
|
Prąd prądowy |
Jeżeli |
- Tak. |
180 |
- |
mA |
|
Włókno przednie |
VF |
14 |
15 |
16.3 |
V |
|
Tryb połączenia |
P |
- Tak. |
5S2P |
- Tak. |
|
|
Liczba LED |
/ |
|
10 |
|
sztuk |
|
Czas trwania diody |
|
40000 |
50000 |
|
godziny |
Charakterystyka optyczna
|
Pozycja |
Symbol |
Warunki |
Min. |
Rodzaj |
Maksymalnie |
Jednostka |
|
Z punktu widzenia |
θT |
CR ¢10 |
|
85 |
- |
Stopień |
|
θB |
|
85 |
- |
|||
|
θL |
|
85 |
- |
|||
|
θR |
|
85 |
- |
|||
|
Wskaźnik kontrastu |
CR |
θ=0° |
800 |
1000 |
- |
- |
|
Czas reakcji |
Tony |
25°C |
- |
25 |
35 |
ms |
|
Toff |
||||||
|
Jednorodność |
U |
- |
- |
- |
- |
% |
|
NTSC |
- |
- |
63 |
68 |
- |
% |
|
Światłość |
L |
- |
850 |
1000 |
- |
cd/m2 |

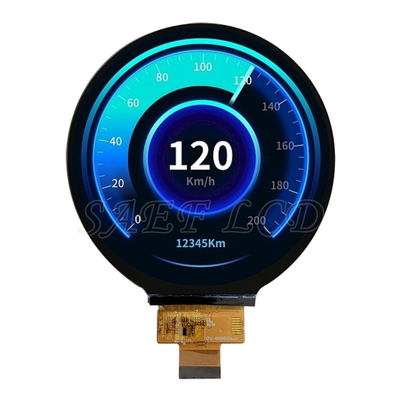

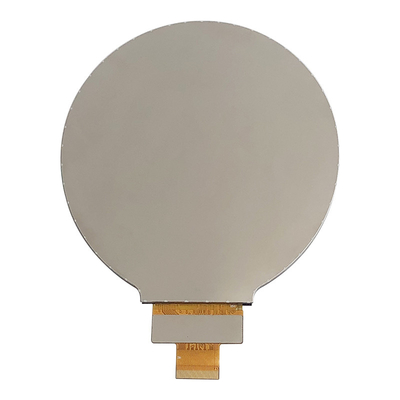

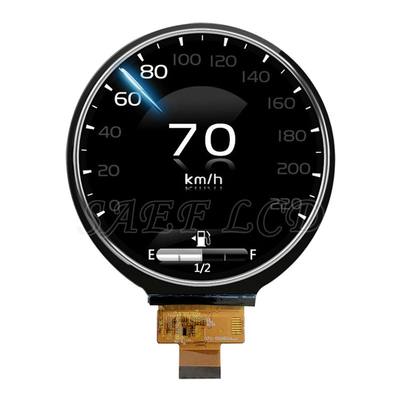

Obraz produktu
