Szczegóły Produktu:
|
| Kluczowe słowa: | Wyświetlacz EDP TFT 15,6 cala | Rozstrzygnięcie: | 1920*1080 pikseli |
|---|---|---|---|
| Rozmiar LCD: | 360.0 x 212,3 x 6,25 mm (w/o Dotknięcie) | LCD z dotykiem: | 382.4 x 231,3 x 9,10 mm (z dotykiem) |
| Obszar aktywny: | 344.16 x 193,59 mm | Interfejs LCD: | EDP |
| Interfejs CTP: | USB | Ekran dotykowy: | CTP (pojemnościowy ekran dotykowy) |
| Luminancja powierzchni: | 1000 cd/m2 | Temperatura robocza: | 0℃ do +50℃ |
| Temperatura przechowywania.: | -20℃ do +60℃ | Typ wyświetlacza: | IPS pełny kąt widzenia |
| Obsługa powierzchni: | Mgła 25%, 3H | Współczynnik kontrastu: | 1000 |
| Kolor wyświetlacza: | 16,7 mln | Żywotność diody LED: | 40 000 godzin |
| świadectwo: | ISO9001:2015 / ISO1400:2015 | Zgodność: | Zgodny z REACH i RoHS |
| Podkreślić: | Interfejs EDP Wysokiej jasności wyświetlacz TFT,15Wyświetlacz TFT o wysokiej jasności 0,6 cala |
||
W odniesieniu do tego przedmiotu SFTO1560SM-7050A3CT
Zwiększ swoje wrażenia wizualne dzięki naszemu wysokiej jasności 15,6-calowemu wyświetlaczowi IPS TFT LCD, o imponującej jasności 1000 nitów.Ten wyświetlacz jest idealny do wielu zastosowań., w tym do użytku na zewnątrz, w przemyśle i w zaawansowanych instalacjach multimedialnych.
Kluczowe cechy:
Wyjątkowa jasność:Dzięki oszałamiającemu jasności 1000 nitów, wyświetlacz zapewnia żywe i żywe wizualne efekty nawet w bardzo dobrze oświetlonych warunkach.Pożegnajcie się ze zmywanymi obrazami i powitajcie zwiększoną widoczność w każdym stanie.!
Rozdzielczość Full HD:Wyświetlacz zapewnia niesamowitą jakość obrazu, niezależnie od tego, czy jest on przeznaczony do gier, odtwarzania wideo czy zastosowań profesjonalnych.
Technologia IPS:Technologia In-Plane Switching (IPS) gwarantuje szerokie kąty widzenia i dokładną reprodukcję kolorów.co czyni go idealnym dla projektów współpracy lub środowisk z wieloma użytkownikami.
Interfejs EDP:Interfejs Embedded DisplayPort (EDP) umożliwia bezproblemową łączność, zapewniając szybki transfer danych i optymalną wydajność.Dzięki temu nadaje się do integracji z różnymi urządzeniami i systemami.
Panel dotykowy pojemnościowy USB (CTP):Zintegrowany USB CTP zwiększa interaktywność, umożliwiając płynne i wrażliwe doświadczenia dotykowe.
Różnorodne zastosowania:Idealny do urządzeń przemysłowych, wyświetlaczy samochodowych, urządzeń medycznych i elektroniki użytkowej, ten wyświetlacz LCD jest zaprojektowany tak, aby spełniał różne wymagające zastosowania.
Dzięki naszemu wysokiej jasności 1000Nits 15,6-calowemu wyświetlaczowi IPS TFT LCD, masz gwarancję doskonałej wydajności, wyjątkowej trwałości i wyjątkowej jakości wizualnej.Doświadcz różnicy i podnieś swoje projekty na wyższy poziom!
Specyfikacje mechaniczne
| Parametry | Specyfikacja | Jednostka |
| Wielkość wyświetlacza | 15.6 ′′ (diagonalnie) | Calownik |
| Obszar aktywny | 344.16 ((H) ×193.59 ((V) | mm |
| Format pikseli |
(1 piksel = R + G + B kropka) 1920 ((H) ×1080 ((V) |
pixel |
| Wskaźnik rozmiaru pikseli | 00,17925 ((H) x 0,17925 (V) | mm |
| Konfiguracja pikseli | R, G, B pas pionowy | |
| Tryb wyświetlania | Zazwyczaj czarny | |
| Schemat wyświetlania | IPS | |
| Zużycie energii | TBD | W |
| Obsługa powierzchniowa przedniego polaryzatora | powłoka przeciwpromieniowa: (3H) |
Wymiary zarysów TFT LCM ONLY
| Parametry | Min. | Rodzaj | Maksymalnie | Jednostka | |
|
Wymiary konturów jednostki |
Szerokość | 359.7 | 360 | 360.3 | mm |
| Wysokość | 212.0 | 212.3 | 212.6 | mm | |
| Głębokość | 5.95 | 6.25 | 6.55 | mm | |
| Waga brutto | - | - | - | g | |
Wymiary zarysu ekranu dotykowego pojemnościowego
| Parametry | Min. | Rodzaj | Maksymalnie | Jednostka | |
|
Wymiary konturów jednostki |
Szerokość | 382.4 | mm | ||
| Wysokość | 231.3 | mm | |||
| Głębokość | 9.1 | mm | |||
| Waga brutto | - | - | - | g | |
Wymiary zewnętrzne
Definicja pin interfejsu
| Numer PIN. | Symbol | Wpływ/wyjście | Funkcja |
| 1 | NC | - | Rezerwowane dla płyt CD |
| 2 | H_GND | P | Wysokiej prędkości |
| 3 | Pojazd1_N | Ja... | Połączenie sygnału uzupełniającego pas 1 |
| 4 | Pojazd1_P | Ja... | Prawdziwy pas łącza sygnałowego 1 |
| 5 | H_GND | P | Wysokiej prędkości |
| 6 | Ścieżka_N | Ja... | Połączenie sygnału komplementarnego pas 0 |
| 7 | Ścieżka 0P | Ja... | Prawdziwy pas łącza sygnałowego 0 |
| 8 | H_GND | P | Wysokiej prędkości |
| 9 | AUX_CH_P | Ja... | Prawdziwy kanał pomocniczy sygnału |
| 10 | AUX_CH_N | Ja... | Kanał pomocniczy sygnału uzupełniającego |
| 11 | H_GND | P | Wysokiej prędkości |
| 12 | LCD_VDD | P | Logika LCD i zasilanie sterownika (3,3 V) |
| 13 | LCD_VDD | P | Logika LCD i zasilanie sterownika (3,3 V) |
| 14 | NC | Ja... | Rezerwowane do użytku przez producenta LCD |
| 15 | LCD_GND | P | Logika LCD i uziemienie sterownika |
| 16 | LCD_GND | P | Logika LCD i uziemienie sterownika |
| 17 | HPD | O | Pin sygnału HPD |
| 18 | LED-1 | P | NC |
| 19 | LED-2 | P | NC |
| 20 | LED-3 | P | NC |
| 21 | LED-4 | P | NC |
| 22 | BL ENABLE | Ja... | NC |
| 23 | BL PWM DIM | Ja... | NC |
| 24 | NC | - | Rezerwowane do użytku przez producenta LCD |
| 25 | NC | - | Rezerwowane do użytku przez producenta LCD |
| 26 | BL PWR | P | NC |
| 27 | BL PWR | P | NC |
| 28 | BL PWR | P | NC |
| 29 | BL PWR | P | NC |
| 30 | NC | - | Rezerwowane do użytku przez producenta LCD |
Specyfikacje podświetlenia
| Pozycja | Symbol | Min. | TYP | Max. | Zjednoczenie |
| Napięcie zasilania | Vf | 28 | 30 | 33 | V |
| Prąd zasilający | Jeśli | - | 270 | 360 | mA |
| Czas życia | - | 40000 | 50000 | - | Kr. |
Charakterystyka optyczna
| Parametr | Warunki | Min. | Typowy. | Max, proszę. | Jednostka | |
|
Kąt widzenia (CR>10) |
Horyzontalny | θL | - | 85 | - |
stopień |
| θ R | - | 85 | - | |||
| Pionowa | θT | - | 85 | - | ||
| θB | - | 85 | - | |||
| Wskaźnik kontrastu | Centrum | 600 | 800 | - | - | |
| Czas reakcji | Tr+Td | - | 25 | 35 | ms | |
|
CF Kolorowa chromatyczność (CIE1931) |
Czerwony x |
Typ. -0.03 |
0.642 |
Typ. +0.03 |
- | |
| Czerwony y | 0.3078 | - | ||||
| Zielony x | 0.283 | - | ||||
| Zielony y | 0.594 | - | ||||
| Niebieski x | 0.142 | - | ||||
| Niebieski y | 0.149 | - | ||||
| Biały x | 0.303 | - | ||||
| Białe y | 0.329 | - | ||||
| Współczynnik NTSC | % | (45) | - | |||
| Środek Światłość biała | Wydarzenia | 900 | 1000 | cd/m2 | ||
| Różnorodność białej 13pt | δW | 75 | 80 | |||

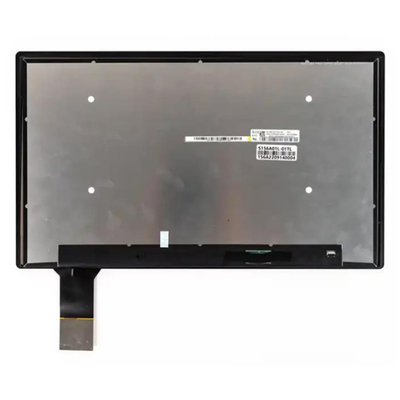

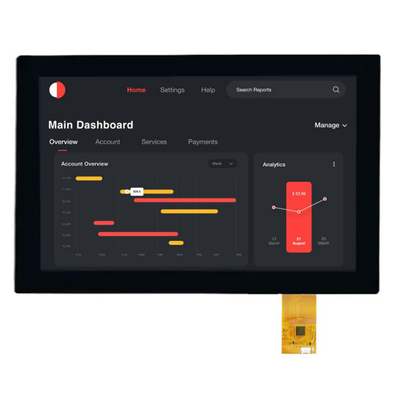

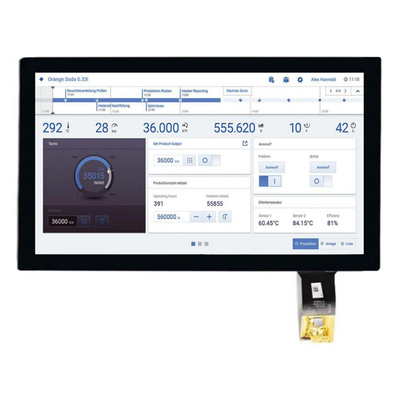

Obraz produktu
