Szczegóły Produktu:
|
| Kluczowe słowa: | Wyświetlacz TFT PCAP o przekątnej 21,5 cala | Rozstrzygnięcie: | 1920*1080 pikseli |
|---|---|---|---|
| Rozmiar LCD: | 495,6 x 292,2 x 10,57 mm (bez dotyku) | LCD z dotykiem: | 526 x 324 x 15,16 mm (z dotykiem) |
| Obszar aktywny: | 476.064 ((H) x 267.786 ((V) mm | Interfejs LCD: | LVDS |
| Interfejs CTP: | USB | Ekran dotykowy: | CTP (projekcyjny pojemnościowy ekran dotykowy) |
| Luminancja powierzchni: | 1000 cd/m2 | Temperatura robocza: | -10℃ do +60℃ |
| Temperatura przechowywania.: | -20℃ do +60℃ | Typ wyświetlacza: | IPS pełny kąt widzenia |
| Obsługa powierzchni: | Mgła 25%, 3H | Współczynnik kontrastu: | 1000 |
| Kolor wyświetlacza: | 16,7 mln | Żywotność diody LED: | 30 000 godzin |
| świadectwo: | ISO9001:2015 / ISO1400:2015 | Zgodność: | Zgodny z REACH i RoHS |
| Podkreślić: | Rozstrzygnięcie FHD wysokiej jasności TFT,1000 nitów wyświetlacz TFT LCD,21Wyświetlacz LCD o pojemności 0 |
||
Wysokiej jasności 21,5-calowy ekran IPS TFT LCD - rozdzielczość FHD z ekranem dotykowym LVDS i USB
Zwiększ swoje doświadczenie z naszymWysokiej jasności 21,5-calowy wyświetlacz IPS TFTZ niezwykłą jasnością1000 Noc, ten wyświetlacz zapewnia jasne i żywe obrazy, dzięki czemu jest idealny zarówno do zastosowań wewnątrz, jak i na zewnątrz.
Kluczowe cechy:
Rozdzielczość FHD:Ten wyświetlacz zapewnia wyjątkowe szczegóły i ostrość, idealnie nadaje się do profesjonalnego użytku,lub aplikacji interaktywnych.
Technologia IPS:Dzięki technologii In-Plane Switching (IPS) możesz oczekiwać doskonałej dokładności koloru i szerszych kątów widzenia.Wszyscy będą mogli cieszyć się konsekwentnym i żywym doświadczeniem widowiskowym..
Interfejs LVDS:Interfejs LVDS (Low-Voltage Differential Signaling) zapewnia szybką transmisję danych, umożliwiając szybkie częstotliwości odświeżania i zmniejszając migotanie dla płynniejszych obrazów.
Ekran dotykowy USB:Nasz zintegrowany ekran dotykowy USB umożliwia łatwą interakcję z treścią, dzięki czemu jest idealny do interaktywnych kiosków, systemów punktów sprzedaży i paneli sterowania.Odpowiedzialna i intuicyjna technologia dotykowa zapewnia bezproblemowy użytkownik.
Różnorodne zastosowania:Ten wyświetlacz nadaje się do różnych ustawień, w tym wyświetlaczy detalicznych, środowisk edukacyjnych, sprzętu medycznego i urządzeń kontrolnych w przemyśle.Jego solidna konstrukcja zapewnia trwałość i długowieczność.
Łatwa instalacja:Nasz wyświetlacz jest zaprojektowany z myślą o łatwej instalacji.
Popraw swoje projekty dzięki wysokiej jasności 21,5-calowemu wyświetlaczowi IPS TFT LCD i doświadcz niezrównanej wydajności i jasności.Ten wyświetlacz łączy zaawansowaną technologię z funkcjami przyjaznymi dla użytkownikaZamów swoje dzisiaj i przekształć swoje doświadczenie oglądania!
Cechy
| Część 1 | Jednostka | Specyfikacja |
| Diagonalna ekranu | mm | 546.86 ((21.5 ̇) |
| Obszar aktywny | mm | 476.064 ((H) x 267.786 ((V) |
| Piksele H x V | - | 1920 ((x3) x 1080 |
| Wskaźnik rozmiaru pikseli | - Tak. | 247.95 (na jedną triadę) x247.95 |
| Układ pikseli | - | RGB pas pionowy |
| Tryb wyświetlania | - | Tryb VA, zwykle czarny |
| Czas reakcji | Msec | 14 ms (zwykle włączone/wyłączone) |
| Waga | W gramach | TBD |
| Interfejs elektryczny | - | Podwójny kanał LVDS, 8 bitów wejścia danych RGB |
| Wsparcie koloru | - | 16Kolory.7M |
| Obsługa powierzchni | - | Przeciwświetlenie, 3H |
|
Zakres temperatury pracy Przechowywanie ((Przesyłka) |
°C |
-10 do +60 -20 do +60 |
Wymiary zewnętrzne
Definicja pin interfejsu
| Numer PIN. | Symbol | Opis |
| 1 | RxO0- | Wprowadzenie danych różnicowych LVDS ujemnych (dane o różnicach) |
| 2 | RxO0+ | Pozytywne dane wejściowe o różnicy LVDS (dane o różnicach) |
| 3 | RxO1- | Wprowadzenie danych różnicowych LVDS ujemnych (dane o różnicach) |
| 4 | RxO1+ | Pozytywne dane wejściowe o różnicy LVDS (dane o różnicach) |
| 5 | RxO2- | Wprowadzenie danych różnicowych LVDS ujemnych (dane o różnicach) |
| 6 | RxO2+ | Pozytywne dane wejściowe o różnicy LVDS (dane o różnicach) |
| 7 | GND | Powierzchnia |
| 8 | RxOCLK- | Wprowadzenie różnicowego zegara LVDS ujemne (zegar niespotykany) |
| 9 | RxOCLK+ | Pozytywne wejście różnicowego zegara LVDS (zegar niespotykany) |
| 10 | RxO3- | Wprowadzenie danych różnicowych LVDS ujemnych (dane o różnicach) |
| 11 | RxO3+ | Pozytywne dane wejściowe o różnicy LVDS (dane o różnicach) |
| 12 | RxE0- | Wprowadzenie danych różnicowych LVDS ujemne (dane parne) |
| 13 | RxE0+ | Pozytywne dane wejściowe różnicowe LVDS (dane parne) |
| 14 | GND | Powierzchnia |
| 15 | RxE1- | Wprowadzenie danych różnicowych LVDS ujemne (dane parne) |
| 16 | RxE1+ | Pozytywne dane wejściowe różnicowe LVDS (dane parne) |
| 17 | GND | Powierzchnia |
| 18 | RxE2- | Wprowadzenie danych różnicowych LVDS ujemne (dane parne) |
| 19 | RxE2+ | Pozytywne dane wejściowe różnicowe LVDS (dane parne) |
| 20 | RxECLK- | Ujemne wejście różnicowego zegara LVDS (godziny parne) |
| 21 | RxECLK+ | Ujemne wejście różnicowego zegara LVDS (godziny parne) |
| 22 | RxE3- | Wprowadzenie danych różnicowych LVDS ujemne (dane parne) |
| 23 | RxE3+ | Pozytywne dane wejściowe różnicowe LVDS (dane parne) |
| 24 | GND | Powierzchnia |
| 25 | CTL | CTL_DVR |
| 26 | CE | CE_DVR |
| 27 | NC | Brak połączenia. |
| 28 | VDD | Napięcie wejściowe zasilania |
| 29 | VDD | Napięcie wejściowe zasilania |
| 30 | VDD | Napięcie wejściowe zasilania |
PCAB USB Pin Definicja
1 VBUS / VDD
2 DN / D-
3 DP / D+
4 GND
Specyfikacja podświetlenia
| Parametry | Symbol | Wartość | Jednostka | ||
| - Nie, nie. | Typowy. | Max, proszę. | |||
| Światło Bar wejście napięcie | VLED | 48 | 52 | 56 | V |
| Prąd wejściowy w pasku światła | ILED | - | 480 | - | mA |
| Zużycie energii | PLED | 23.04 | 24.96 | 26.88 | W |
| Czas trwania LED | LBL | 40000 | 50000 | - | Godziny |
Charakterystyka elektryczna
| Parametry | Symbol | Min. | Typ Max | Jednostka | |
| Napięcie zasilania | VDD | 4.5 | 5.0 | 5.5 | V |
| Prąd zasilania | IVDD | 500 | 1200 | mA | |
| Prąd w pośpiechu | IRUSH | 2.0 | 3.0 | A | |
| Dopuszczalne napięcie falowe wejściowe | VRF | 300 | mV | ||
| Wysoki poziom różnicowego napięcia progowego wejściowego | HIV | +100 | mV | ||
| Niższy poziom różnicowego napięcia progowego wejściowego | VIL | -100 | mV | ||
| Wpływowe napięcie różnicowe | VID | 200 | 600 | mV | |
| Napięcie wejściowe ((BL)) | VBL_I | - 0.3 | VDD+0.3 | mV | |
| Wpływowe różnicowe napięcie w trybie wspólnym | VCM | 1.0 | 1.2 | 1.5 | |
| Zużycie energii | Zaleca się | 2.5 | 6 | W | |
| Parametry | Warunki | Min. | Typowy. | Max, proszę. | Jednostka |
| Wskaźnik kontrastu | Centrum | 700 | 1000 | - | - |
| Czas reakcji | Tr+Td | - | 14 | 20 | ms |
|
CF Kolorowa chromatyczność (CIE1931) |
Czerwony x |
Typ. -0.03 |
0 |
Typ. +0.03 |
0 |
| Biały x | 0.323 | - | |||
| Białe y | 0.379 | - | |||
| Środek Światłość biała | Wydarzenia | 800 | 1000 | cd/m2 | |
| Rozmowa krzyżowa | Ct | 2.0 | % |

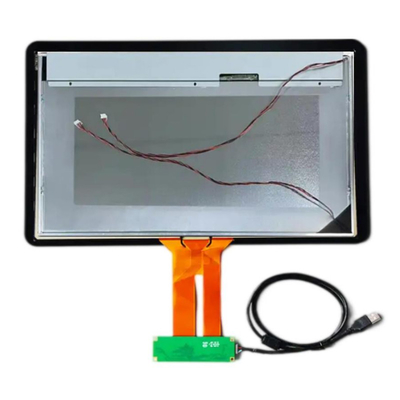

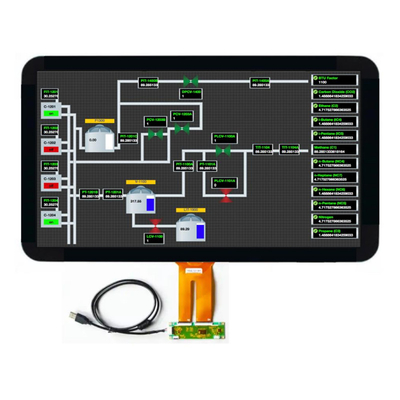

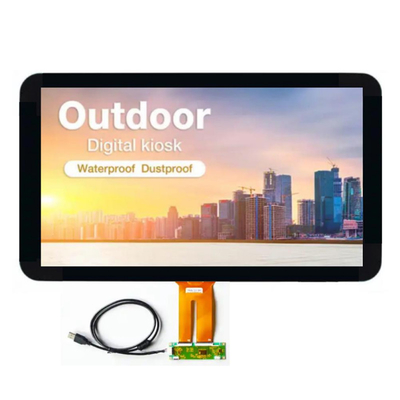

Obraz produktu
