Szczegóły Produktu:
|
| Kluczowe słowa: | Wyświetlacz TFT LCD 12,1 cala | Rozstrzygnięcie: | 1024*768 pikseli |
|---|---|---|---|
| Obszar aktywny: | 245,76*184,32mm | Interfejs LCD: | LVDS |
| Ekran dotykowy: | Bezdotykowy (opcjonalnie PCAP) | Luminancja powierzchni: | 1000 cd/m2 |
| Temperatura robocza: | -20℃ do +70℃ | Temperatura przechowywania.: | -30℃ do +80℃ |
| Typ wyświetlacza: | IPS pełny kąt widzenia | Współczynnik kontrastu: | 1000 |
| Kolor wyświetlacza: | 16,7 mln | Żywotność diody LED: | 40 000 godzin |
| świadectwo: | ISO9001:2015 / ISO1400:2015 | Zgodność: | Zgodny z REACH i RoHS |
| Podkreślić: | 12,1-calowy wyświetlacz LCD TFT,Wyświetlacz 1024*768 TFT LCD |
||
Wysoka jasność 1000nits 12,1 cali IPS TFT LCD Display
Wzmocnić swoje doświadczenie wizualne z naszym12.1 cali Wysokiej Jasności IPS TFT LCD DisplayZaprojektowany zarówno dla jasności, jak i wydajności, ten wyświetlacz oferuje niezwykłą jasność1000 nitów, zapewniając żywe obrazy nawet w jasnym otoczeniu.1024x768 pikseli, każdy szczegół ożywa, co czyni go idealnym do różnych zastosowań, w tym kontroli przemysłowej, urządzeń medycznych i oznakowania zewnętrznego.
Kluczowe cechy:
Specyfikacje:
Uaktualnij swój sprzęt z naszym High Brightness12.1 cali wyświetlacz IPS TFT LCDW przypadku, gdy użytkownik pracuje nad zaawansowanymi narzędziami diagnostycznymi lub chce poprawić wyświetlacz produktu,Ten ekran LCD spełnia Twoje wymagania dotyczące niezawodności i jakości.
Zamów teraz!Wprowadź swoje projekty do życia dzięki krystalicznie czystym obrazom i żywym kolorom już dziś!
Cechy
| Pozycja | Zawartość | Zjednoczenie |
| Rodzaj LCD | TFT / nadajnik / zazwyczaj czarny | |
| Wielkość | 12.1 | Calowanie |
| Kąt widzenia | 85/85/85/85 | |
| Tryb wyświetlania | Nominalnie czarny | |
| LCD (W × H) | 260.48 × 204 × 7.2 | mm |
| Obszar aktywny (W × H) | 2450,76 x 184.32 | mm |
| Wskaźnik rozmiarów (W × H) | 00,08 x 0.08 | mm |
| Liczba kropek (piksele) | 1024 (RGB) × 768 | |
| Biały punkt (x,y) (pod światłem C) | X: 0.305, y: 0,347 (typowy) | |
| Czas reakcji | ≤ 35 | ms |
| Światłość LCD | 1000 (typowy) | cd/m2 |
| Wskaźnik kontrastu | 10001 (typowy) | |
| Typ interfejsu | LVDS | |
| Głębokość koloru | 256K / 16.7M | |
| Układ pikseli | Pas RGB | |
| Obsługa powierzchni | AG | |
| Temperatura pracy | -20~70 | °C |
| Temperatura przechowywania | -30~80 | °C |
Wymiary zewnętrzne
Maksymalne ratingi bezwzględne
| Parametry | SYMBOL | Min. | Max. | Zjednoczenie |
| Napięcie zasilania | VDD | - 0.3 | 3.8 | V |
| LED_VCCS | - 0.3 | 25 | V | |
| Temperatura pracy | TOP | -20 | 70 | °C |
| Temperatura przechowywania | TST | - 30 | 80 | °C |
Specyfikacje podświetlenia
| Pozycja | SYMBOL | Wartości | Zjednoczenie | UWAGA | ||
| Min. | TYP. | Max. Max. | ||||
| Moc wyjściowa | LED+ | 23 | 24 | 25 | V | LED+ = 24V @8S4P |
| 35 | 36 | 37 | V | LED+ = 36V @11S4P | ||
| Prąd mocy wyjściowej | ILED1-~LED4- | 44.55 | 45 | 45.45 | mA |
Łącznie 180mA (typowy) (45mA x 4 kanał) |
Charakterystyka optyczna
| Pozycja | SYM | Warunki | Min. | TYP | Max. | Zjednoczenie | |
|
Zakres kąta widzenia |
θ |
′ = 90° | 85 | 89 | - | g | |
| ️ = 270° | 85 | 89 | - | g | |||
| ️ = 0° | 85 | 89 | - | g | |||
| ️ = 180° | 85 | 89 | - | g | |||
|
Kolor Chromatyczność (CIE1931) |
Biały |
x |
X=0, Y=0 R=G=B=255 Skala szarości |
- 0.02 |
0.305 |
+0.02 |
- |
| y | 0.347 | ||||||
| Przepływ środkowy | T% | 5.06 | 5.62 | - | % | ||
| Czas reakcji | Tr+Tf | - | 25 | 35 | ms | ||
| Wskaźnik kontrastu | Kr | 700 | 1000 | - | - | ||
| Czas reakcji | Tr+Tf | x=0, Y =0 | - | 25 | 35 | ms | |
Definicja pin interfejsu
| - Nie, nie. | SYMBOL | Opis |
| 1 | RX3+ | Wprowadzenie danych różnicowych, CH3 (pozytywne) |
| 2 | RX3- | Wprowadzenie danych różniczkowych, CH3 (negatywny) |
|
3 |
BIST |
Normalne działanie/wybierz wzór BIST BIST=0: Normalna eksploatacja BIST=1: tryb BIST |
|
4 |
SEL68 |
LVDS 6/8 bit sterowanie funkcją wyboru, SEL68=1: dane wejściowe LVDS to 6 bitów SEL68=0: dane wejściowe LVDS to 8 bitów |
| 5 | GND | Powierzchnia |
| 6 | RXC+ | Wprowadzenie różnicowego zegara (pozytywne) |
| 7 | RXC... | Wprowadzenie różnicowego zegara (negatywne) |
| 8 | GND | Powierzchnia |
| 9 | RX2+ | Wprowadzenie danych różnicowych, CH2 (pozytywne) |
| 10 | RX2- | Wprowadzenie danych różnicowych, CH2 (negatywny) |
| 11 | GND | Powierzchnia |
| 12 | RX1+ | Wprowadzenie danych różnicowych, CH1 (pozytywne) |
| 13 | RX1- | Wprowadzenie danych różnicowych, CH1 (negatywny) |
| 14 | GND | Powierzchnia |
| 15 | RX0+ | Wprowadzenie danych różnicowych, CH0 (pozytywne) |
| 16 | RX0- | Wprowadzenie danych różnicowych, CH0 (negatywny) |
|
17 |
reLR |
Lewa lub prawa kontrola wyświetlacza LR=1: Lewa-->Prawa LR=0: w prawo --> w lewo |
|
18 |
reUD |
W górę lub w dół sterowanie wyświetlaczem LR=1: W górę-->W dół LR=0: W dół--> W górę |
| 19 | VDD | Zasilanie 3.3V |
| 20 | VDD | Zasilanie 3.3V |

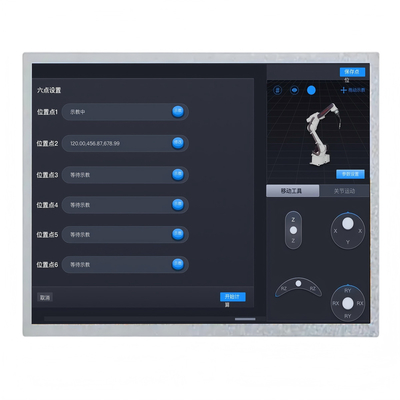

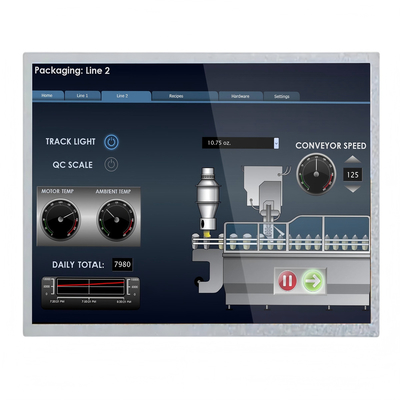

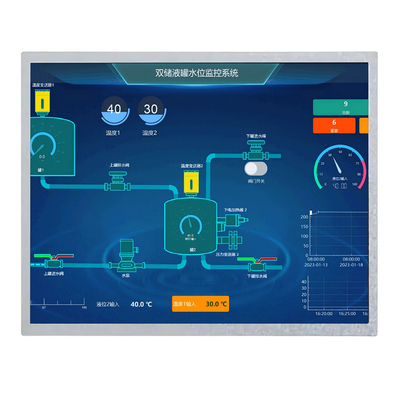

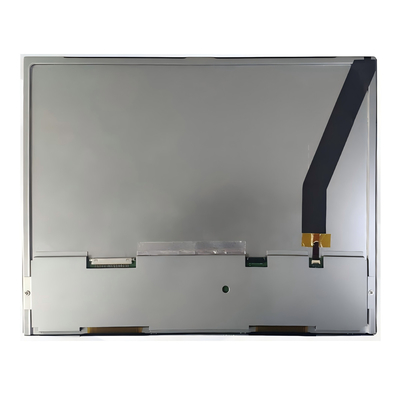

Obraz produktu
