Szczegóły Produktu:
|
| Produkt: | 7-calowy wyświetlacz TFT LCD | Rozstrzygnięcie: | 1024 x RGB x 600 |
|---|---|---|---|
| interfejs: | RGB | interfejs ekranu dotykowego: | I2C |
| Luminancja powierzchni: | 1000 cd/m2 (nitów) | Temperatura robocza: | -30°C do +75°C |
| Temperatura przechowywania.: | -30℃ do +80℃ | Kod PIN: | 50 pinów |
| Kierunek patrzenia: | IPS, cały kąt widzenia | Obszar aktywny: | 154,21(W)x85,92(V) (mm) |
| Ekran dotykowy: | CTP Opcjonalnie | Obsługa powierzchni: | Twarda powłoka (3H) |
| Wyświetlanie kolorów: | 16,7 mln | Połączenie: | ZIF |
| świadectwo: | ISO9001:2015 / ISO1400:2015 | Zgodność: | Zgodny z REACH i RoHS |
| Podkreślić: | 7-calowy TFT o wysokiej jasności,Wyświetlacz 1024*600 TFT LCD,1000 nitów wyświetlacz TFT LCD |
||
O tym artykule SFTO700XC-7026ACT2, Wysoka jasność 1000 nits 7-calowy wyświetlacz IPS TFT LCD
Uaktualnij swoje projekty dzięki naszemu 7-calowemu wyświetlaczowi IPS TFT LCD o wysokiej jasności 1000 nitów.Ten wyświetlacz jest zaprojektowany do dostarczania krystalicznie czystych obrazów i żywych kolorów, dzięki czemu jest idealny do różnych zastosowań, takich jak maszyny przemysłowe, urządzenia przenośne, ekrany zewnętrzne i wiele innych.
Kluczowe cechy:
Dlaczego wybrać nasz 7-calowy wyświetlacz IPS TFT LCD?
Ten wyświetlacz jest zaprojektowany z myślą o trwałości i wydajności, zapewniając długotrwałe użycie w wymagających środowiskach.Nasz wyświetlacz jest idealnym wyborem.
Specyfikacje:
Popraw funkcjonalność i estetykę swojego produktu dzięki wysokiej jasności 7-calowemu wyświetlaczowi IPS TFT.Zamów teraz i zrób pierwszy krok w kierunku zapewnienia wyjątkowej wydajności wizualnej w swoim następnym projekcie!
Specyfikacja produktu
| Cechy | Specyfikacje |
| Rodzaj LCD | 70,0 cala |
| Rezolucja (H*V) | 1024 ((RGB) ×600 |
| Rodzaj technologii | a-Si TFT |
| Konfiguracja pikseli | RGB pas pionowy |
| Tryb wyświetlania | Zazwyczaj czarny |
| Obsługa powierzchni | Światło |
| Kierunek widzenia | Wszystkie |
| kierunek odwrócenia szarej skali | - Nie, nie. |
| OpisRównia (W x H x T) (mm) | 218.42*146.9*9.55 |
| Obszar aktywny ((mm) | 154.21*85.92 |
| Z ekranem dotykowym / bez | Z CTP |
| Rodzaj łącznika dopasowania | 50PIN 0,5PITCH |
| Typ podświetlenia | LED |
| Interfejs | RGB |
| Liczba kolorów | 16.7M |
| System sterowania | HX8282A11 HX8696A01 |
| CTP IC | GT911 |
| Struktura CTP | G+G |
| Interfejs CTP | I2C |
Wymiary zewnętrzne LCD
CTP Wymiary zewnętrzne
Definicja pin interfejsu
| - Nie, nie. | Nazwa kodu PIN | Opis |
| 1 | LED-A1 | Napięcie zasilania dla światła podglądu LED |
| 2 | LED-A2 | Napięcie zasilania dla światła podglądu LED |
| 3 | LED-K1 | Napięcie mocy dla katody oświetlenia tylnego LED |
| 4 | LED-K1 | Napięcie mocy dla katody oświetlenia tylnego LED |
| 5 | GND | Ziemia silnikowa |
| 6 | VCOM | napięcie VCOM |
| 7 | DVDD | Zasilanie obwodów cyfrowych |
| 8 | Moduł | Systemy sterujące w trybie DE lub HV.H:DE mode.L:HSD/VSD |
| 9 | DE | Włączanie danych |
| 10 | VS | Wprowadzenie sygnału Vsync |
| 11 | HS | Wprowadzenie sygnału Hsync |
| 12 | B7 | Błękitny sygnał danych (MSB) |
| 13 | B6 | Błękitny sygnał danych |
| 14 | B5 | Błękitny sygnał danych |
| 15 | B4 | Błękitny sygnał danych |
| 16 | B3 | Błękitny sygnał danych |
| 17 | B2 | Błękitny sygnał danych |
| 18 | B1 | Błękitny sygnał danych |
| 19 | B0 | Błękitny sygnał danych (LSB) |
| 20 | G7 | GREEN Sygnał danych ((MSB) |
| 21 | G6 | GREEN sygnał danych |
| 22 | G5 | GREEN sygnał danych |
| 23 | G4 | GREEN sygnał danych |
| 24 | G3 | GREEN sygnał danych |
| 25 | G2 | GREEN sygnał danych |
| 26 | G1 | GREEN sygnał danych |
| 27 | G0 | GREEN Sygnał danych ((LSB) |
| 28 | R7 | Czerwony sygnał danych (MSB) |
| 29 | R6 | Czerwony sygnał |
| 30 | R5 | Czerwony sygnał |
| 31 | R4 | Czerwony sygnał |
| 32 | R3 | Czerwony sygnał |
| 33 | R2 | Czerwony sygnał |
| 34 | R1 | Czerwony sygnał |
| 35 | R0 | Czerwony sygnał danych ((LSB)) |
| 36 | GND | Ziemia silnikowa |
| 37 | DCLK | Zegarek. |
| 38 | GND | Ziemia silnikowa |
| 39 | L/R | Wybierz lewy lub prawy kierunek skanowania. |
| 40 | U/D | Wybierz kierunek skanowania w górę lub w dół. |
| 41 | VGH | Brama WŁASNOŚCI |
| 42 | VGL | Włókno bramy OFF |
| 43 | AVDD | Napięcie zasilania dla obwodu analogowego. |
| 44 | Zresetowanie | Globalny szpil resetowy |
| 45 | NC | Brak połączenia. |
| 46 | VCOM | napięcie VCOM |
|
47 |
DITHB |
Funkcja dyterująca.H:6bitów rozdzielczości ((ostatnie 2bitów danych wejściowych Zkrócona) rozdzielczość L:8bit (default setting) |
| 48 | GND | Ziemia silnikowa |
| 49 | NC | Brak połączenia. |
| 50 | NC | Brak połączenia. |
Charakterystyka elektryczna
| Pozycja | Symbol | Min. | Rodzaj | Maksymalnie | Jednostka |
Badanie stan |
|
Napięcie zasilania |
DVDD | 3.0 | 3.3 | 3.6 | V | - |
| AVDD | 9.4 | 9.6 | 9.8 | V | ||
| VGH | 17 | 18 | 18.5 | V | ||
| VGL | -7 | -6 | - Pięć.5 | V | ||
| Napięcie sygnału wejściowego | VCOM | 3.1 | 3.3 | 3.5 | V | |
| Logika wejścia wysokie napięcie | HIV | 0.7DVD D | - | DVDD | V | |
| Logika wejścia niskie napięcie | VIL | 0 | 0.3DVDD | V | ||
|
Prąd dla sterownika |
IGH | - | 0.2 | 1 | mA | VGH= 16,0V |
| IGL | - | 0.2 | 1 | mA | VGL=7,0V | |
| IDVDD | - | 4.0 | 1 | mA | DVDD=3,3V | |
| IAVDD | - | 20 | 50 | mA | AVDD=10,4V |
Specyfikacja podświetlenia
| Pozycja | Symbol | Min. | Rodzaj | Maksymalnie | Jednostka |
| Prąd prądowy | Jeżeli | - Tak. | 320 | - | mA |
| Włókno przednie | VF | 16.8 | 19.2 | 21 | V |
| Czas trwania | 40000 | 50000 | H |
Charakterystyka optyczna
| Pozycja | Symbol | Warunki | Min. | Rodzaj | Maksymalnie | Jednostka |
|
Z punktu widzenia |
θT |
CR≥10 |
- | 80 | - |
Stopień |
| θ B | - | 80 | - | |||
| θ L | - | 80 | - | |||
| θ R | - | 80 | - | |||
| Wskaźnik kontrastu | CR | θ=0° | 700 | 800 |
- |
- |
| Czas reakcji | Tony | 25°C |
- |
30 | 40 |
ms |
| Toff | ||||||
| Jednorodność | U |
- |
70 | 80 |
- |
% |
| NTSC |
- |
- |
- |
70 |
- |
% |
| Światłość | L |
- |
1000 |
- |
cd/m2 |

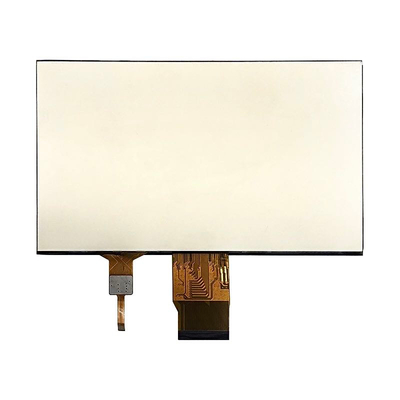

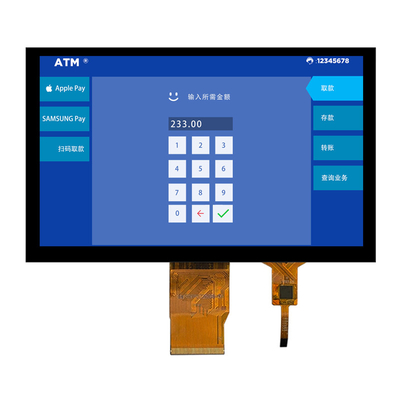

Obraz produktu
